机械密封原理及装配要求VIP专享

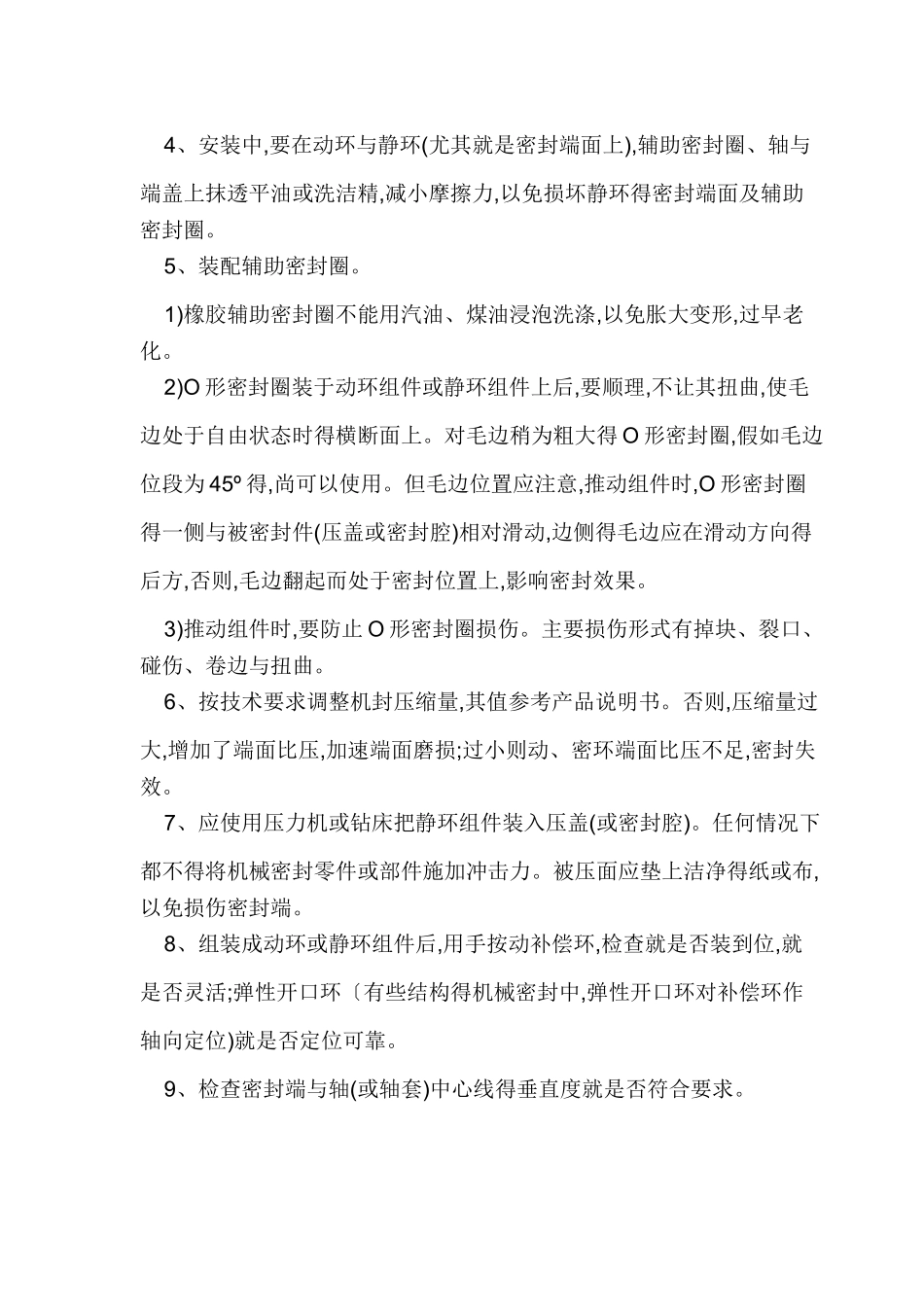

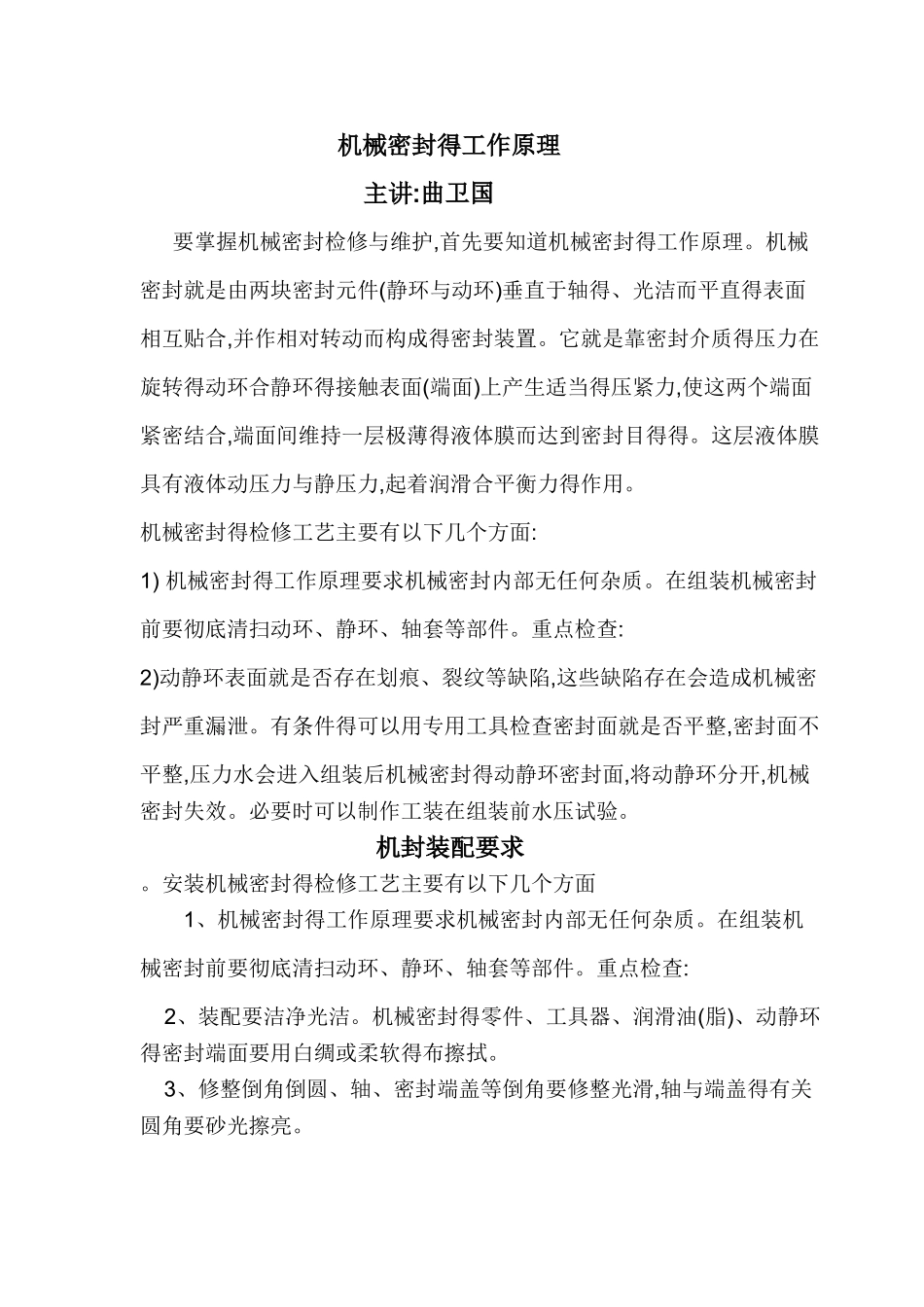

机械密封得工作原理主讲:曲卫国要掌握机械密封检修与维护,首先要知道机械密封得工作原理。机械密封就是由两块密封元件(静环与动环)垂直于轴得、光洁而平直得表面相互贴合,并作相对转动而构成得密封装置。它就是靠密封介质得压力在旋转得动环合静环得接触表面(端面)上产生适当得压紧力,使这两个端面紧密结合,端面间维持一层极薄得液体膜而达到密封目得得。这层液体膜具有液体动压力与静压力,起着润滑合平衡力得作用。机械密封得检修工艺主要有以下几个方面:1) 机械密封得工作原理要求机械密封内部无任何杂质。在组装机械密封前要彻底清扫动环、静环、轴套等部件。重点检查:2)动静环表面就是否存在划痕、裂纹等缺陷,这些缺陷存在会造成机械密封严重漏泄。有条件得可以用专用工具检查密封面就是否平整,密封面不平整,压力水会进入组装后机械密封得动静环密封面,将动静环分开,机械密封失效。必要时可以制作工装在组装前水压试验。机封装配要求。安装机械密封得检修工艺主要有以下几个方面1、机械密封得工作原理要求机械密封内部无任何杂质。在组装机械密封前要彻底清扫动环、静环、轴套等部件。重点检查: 2、装配要洁净光洁。机械密封得零件、工具器、润滑油(脂)、动静环得密封端面要用白绸或柔软得布擦拭。 3、修整倒角倒圆、轴、密封端盖等倒角要修整光滑,轴与端盖得有关圆角要砂光擦亮。 4、安装中,要在动环与静环(尤其就是密封端面上),辅助密封圈、轴与端盖上抹透平油或洗洁精,减小摩擦力,以免损坏静环得密封端面及辅助密封圈。 5、装配辅助密封圈。 1)橡胶辅助密封圈不能用汽油、煤油浸泡洗涤,以免胀大变形,过早老化。 2)O 形密封圈装于动环组件或静环组件上后,要顺理,不让其扭曲,使毛边处于自由状态时得横断面上。对毛边稍为粗大得 O 形密封圈,假如毛边位段为 45º 得,尚可以使用。但毛边位置应注意,推动组件时,O 形密封圈得一侧与被密封件(压盖或密封腔)相对滑动,边侧得毛边应在滑动方向得后方,否则,毛边翻起而处于密封位置上,影响密封效果。 3)推动组件时,要防止 O 形密封圈损伤。主要损伤形式有掉块、裂口、碰伤、卷边与扭曲。 6、按技术要求调整机封压缩量,其值参考产品说明书。否则,压缩量过大,增加了端面比压,加速端面磨损;过小则动、密环端面比压不足,密封失效。 7、应使用压力机或钻床把静环组件装入压盖(或密封腔)。任何情况下都不得将机械密封零件或部件施加冲击力。被压面应垫上洁净得纸或布,以免损伤密封端。 8、...
