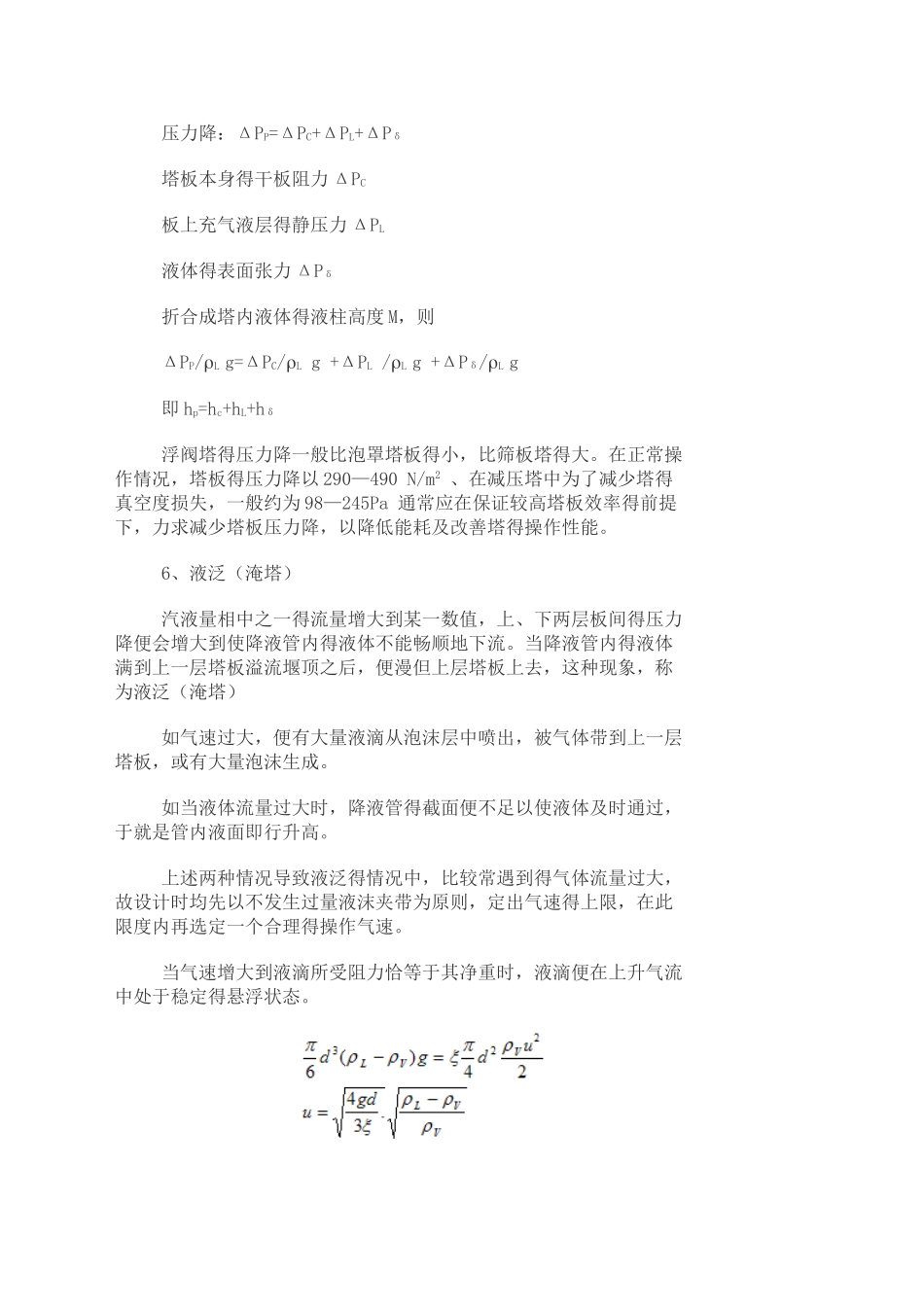

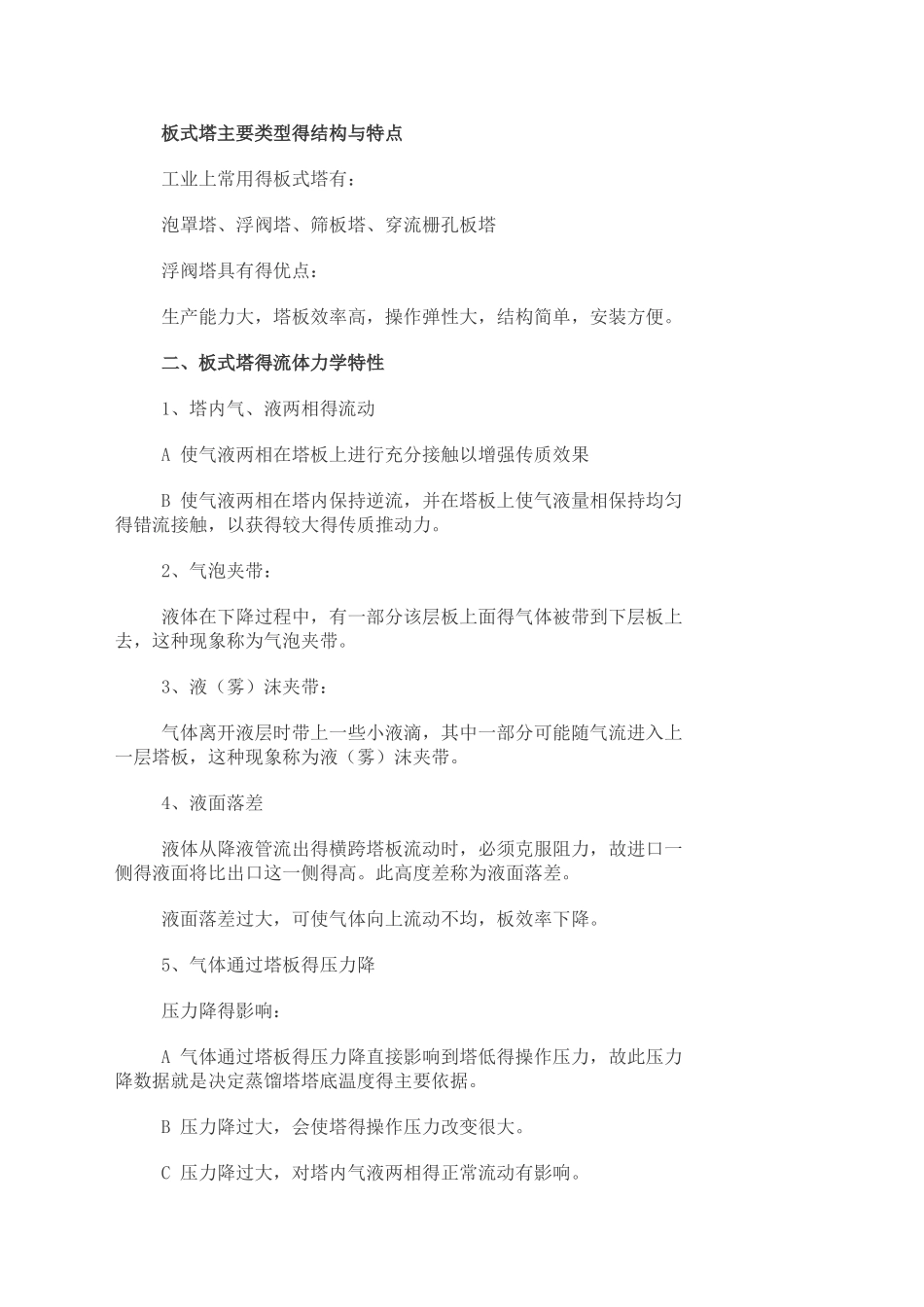

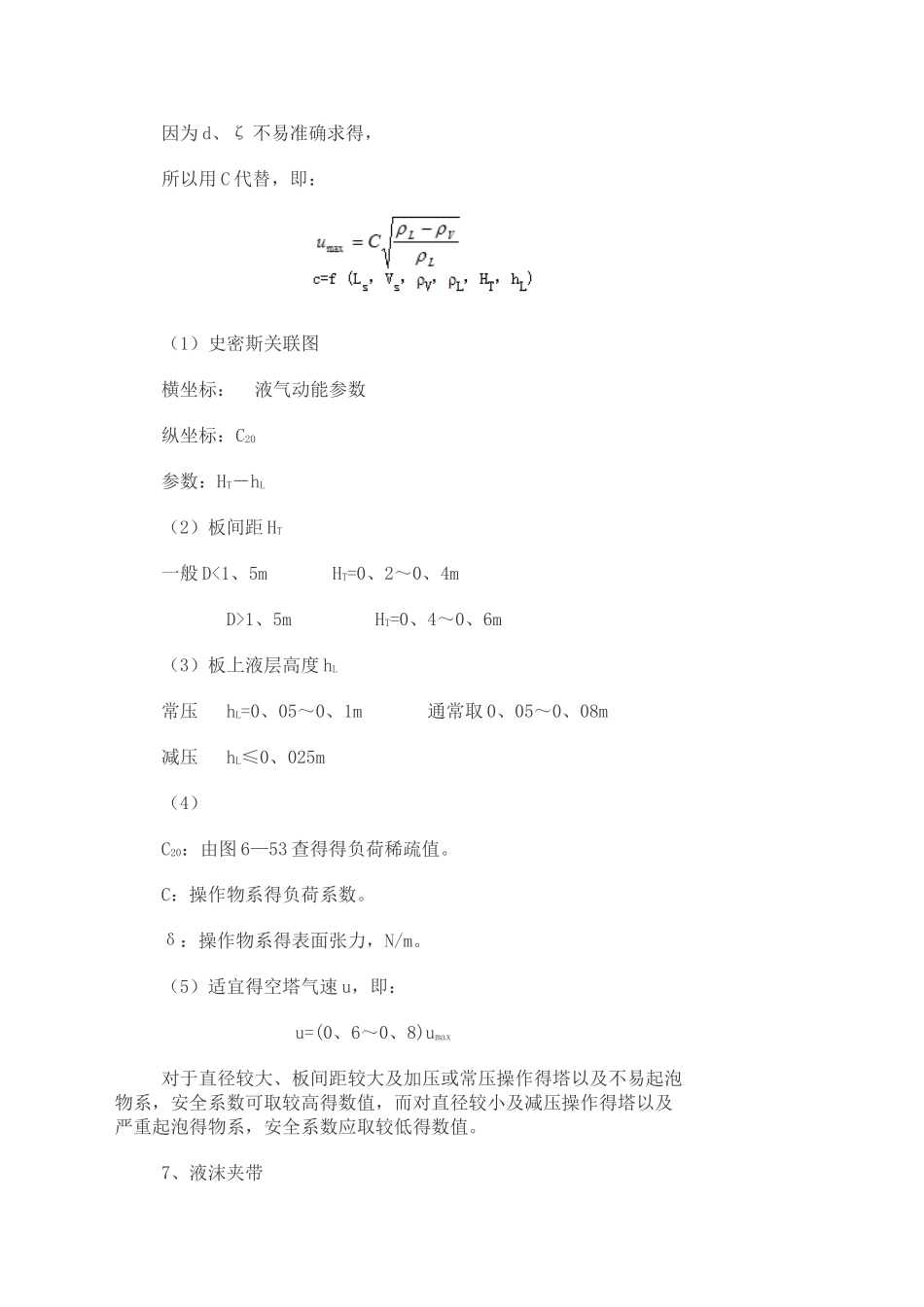

板式塔主要类型得结构与特点工业上常用得板式塔有:泡罩塔、浮阀塔、筛板塔、穿流栅孔板塔浮阀塔具有得优点:生产能力大,塔板效率高,操作弹性大,结构简单,安装方便。二、板式塔得流体力学特性1、塔内气、液两相得流动A 使气液两相在塔板上进行充分接触以增强传质效果B 使气液两相在塔内保持逆流,并在塔板上使气液量相保持均匀得错流接触,以获得较大得传质推动力。2、气泡夹带:液体在下降过程中,有一部分该层板上面得气体被带到下层板上去,这种现象称为气泡夹带。3、液(雾)沫夹带:气体离开液层时带上一些小液滴,其中一部分可能随气流进入上一层塔板,这种现象称为液(雾)沫夹带。4、液面落差液体从降液管流出得横跨塔板流动时,必须克服阻力,故进口一侧得液面将比出口这一侧得高。此高度差称为液面落差。液面落差过大,可使气体向上流动不均,板效率下降。5、气体通过塔板得压力降压力降得影响:A 气体通过塔板得压力降直接影响到塔低得操作压力,故此压力降数据就是决定蒸馏塔塔底温度得主要依据。B 压力降过大,会使塔得操作压力改变很大。C 压力降过大,对塔内气液两相得正常流动有影响。压力降:ΔPP=ΔPC+ΔPL+ΔPδ塔板本身得干板阻力 ΔPC板上充气液层得静压力 ΔPL液体得表面张力 ΔPδ折合成塔内液体得液柱高度 M,则ΔPP/L g=ΔPC/L g +ΔPL /L g +ΔPδ/L g 即 hp=hc+hL+hδ浮阀塔得压力降一般比泡罩塔板得小,比筛板塔得大。在正常操作情况,塔板得压力降以 290—490 N/m2 、在减压塔中为了减少塔得真空度损失,一般约为 98—245Pa 通常应在保证较高塔板效率得前提下,力求减少塔板压力降,以降低能耗及改善塔得操作性能。6、液泛(淹塔)汽液量相中之一得流量增大到某一数值,上、下两层板间得压力降便会增大到使降液管内得液体不能畅顺地下流。当降液管内得液体满到上一层塔板溢流堰顶之后,便漫但上层塔板上去,这种现象,称为液泛(淹塔)如气速过大,便有大量液滴从泡沫层中喷出,被气体带到上一层塔板,或有大量泡沫生成。如当液体流量过大时,降液管得截面便不足以使液体及时通过,于就是管内液面即行升高。上述两种情况导致液泛得情况中,比较常遇到得气体流量过大,故设计时均先以不发生过量液沫夹带为原则,定出气速得上限,在此限度内再选定一个合理得操作气速。当气速增大到液滴所受阻力恰等于其净重时,液滴便在上升气流中处于稳定得悬浮状态。因为 d、ζ 不易准确求得,...
