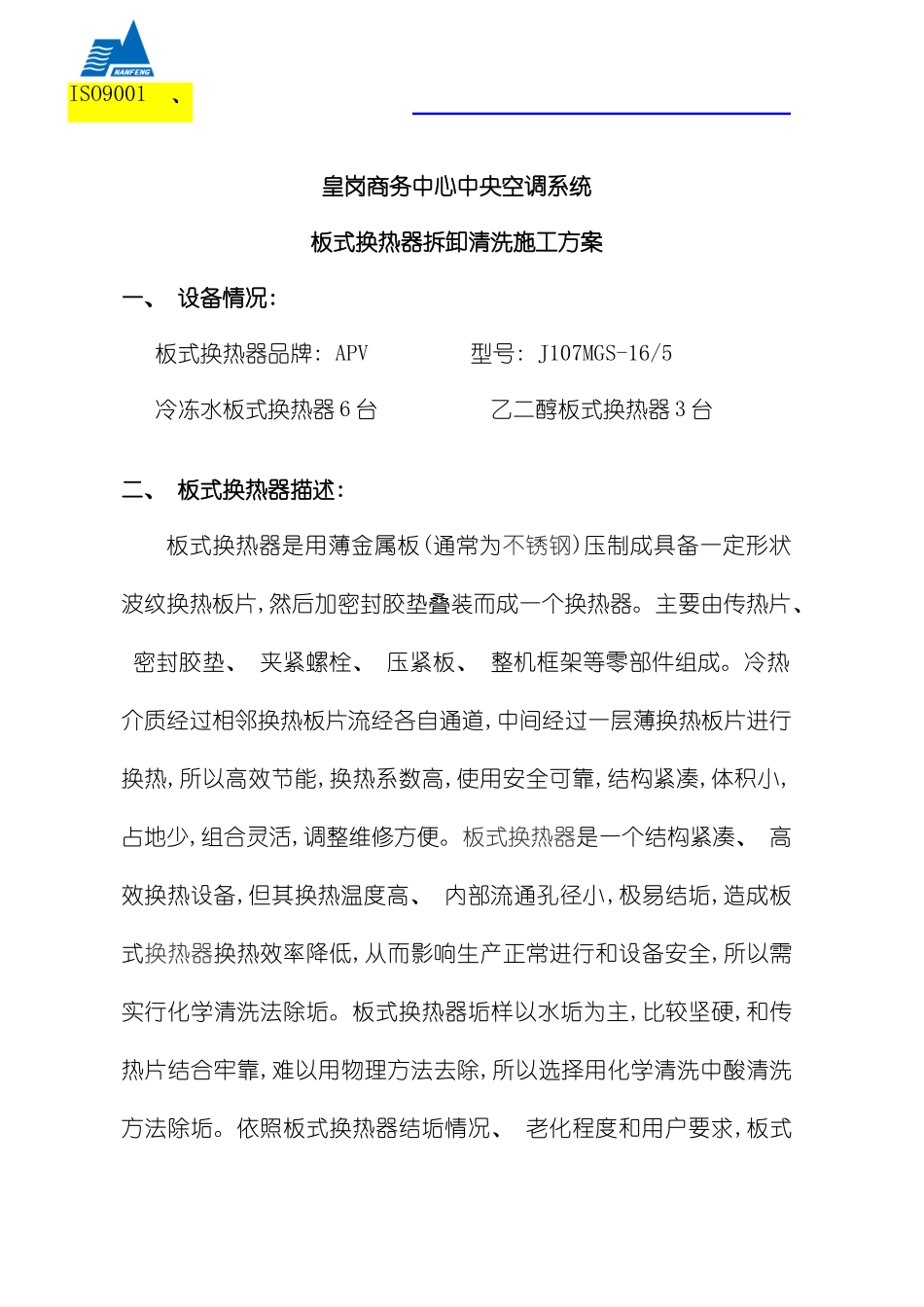

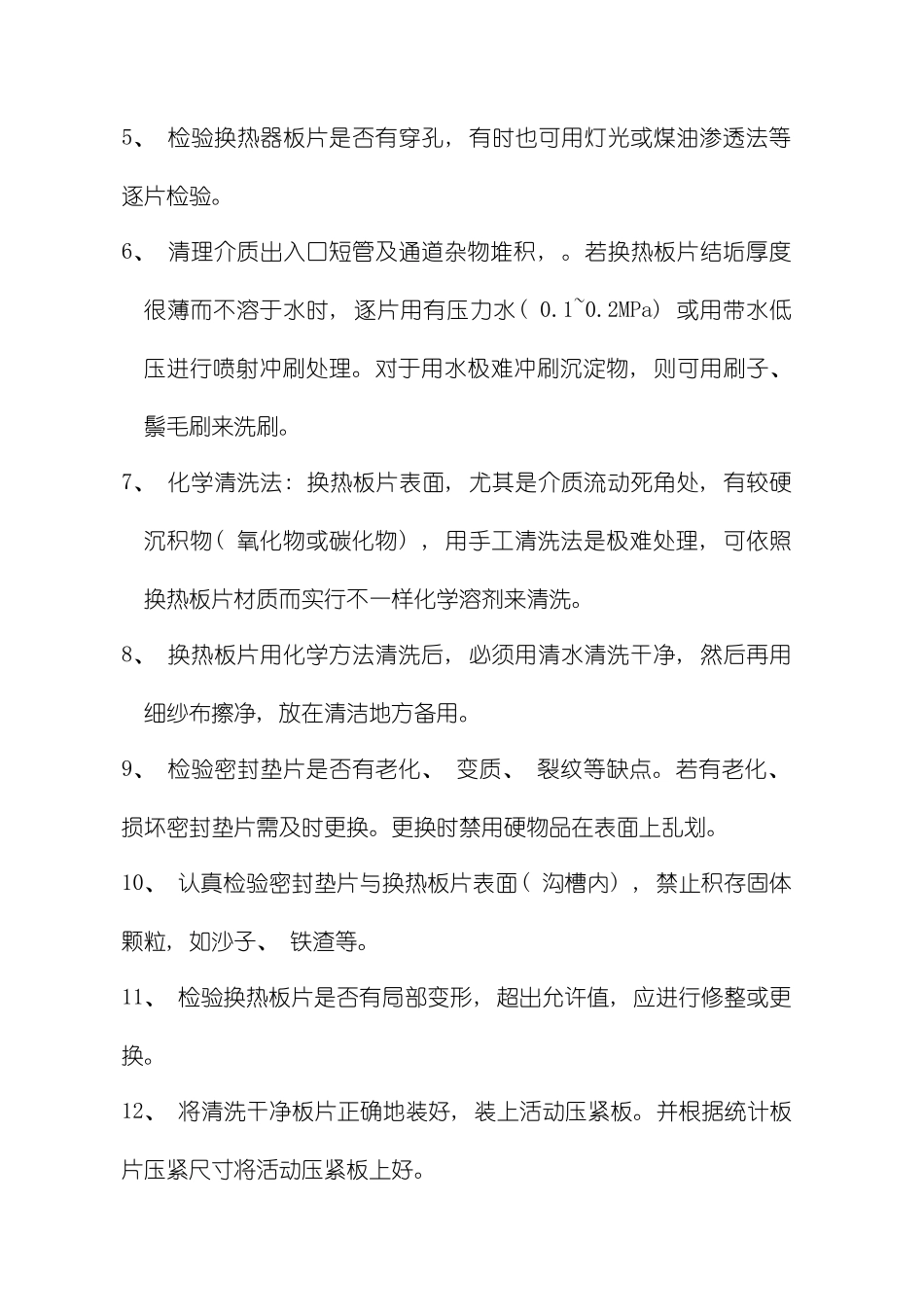

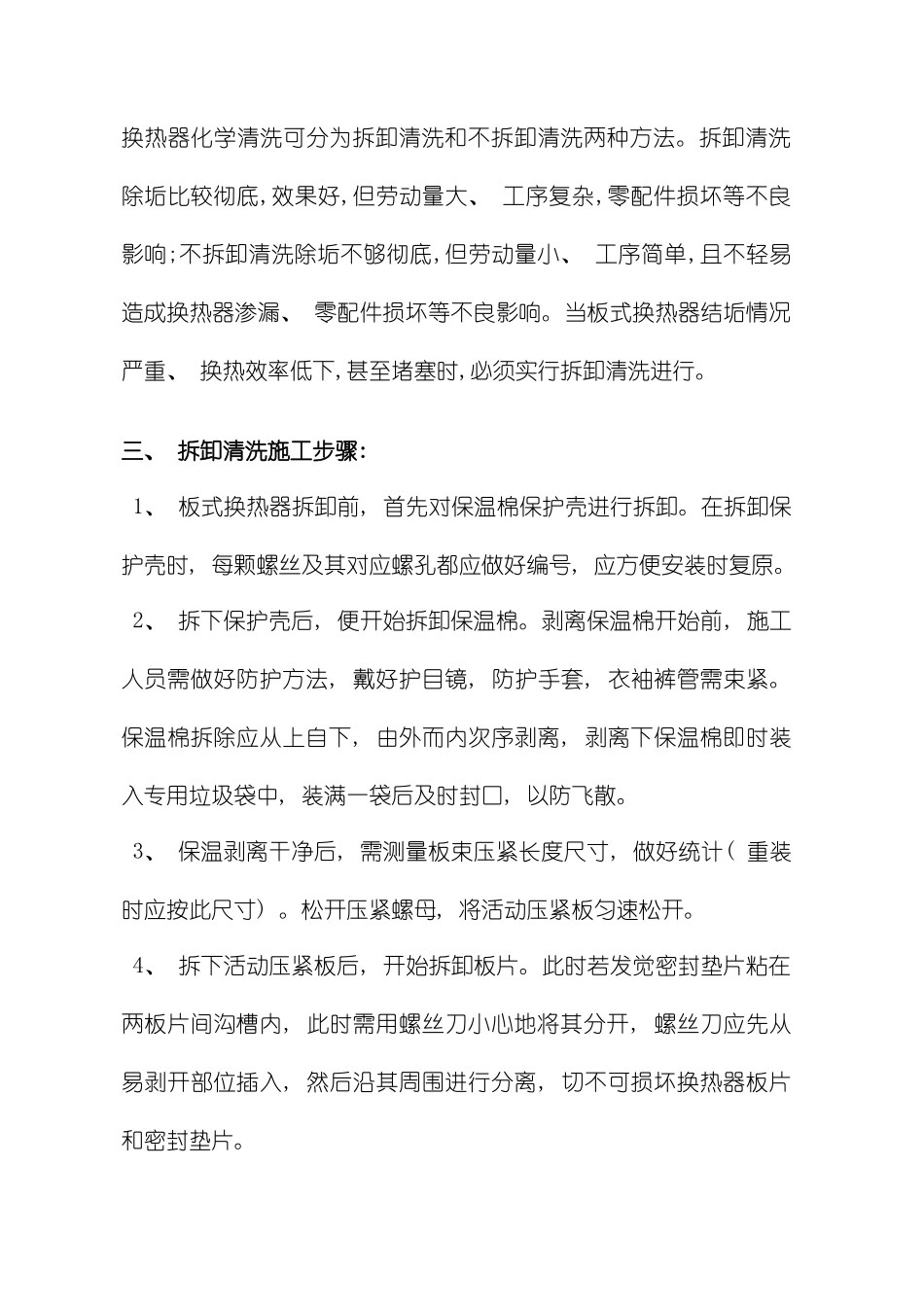

皇岗商务中心中央空调系统板式换热器拆卸清洗施工方案一、 设备情况: 板式换热器品牌: APV 型号: J107MGS-16/5 冷冻水板式换热器 6 台 乙二醇板式换热器 3 台二、 板式换热器描述: 板式换热器是用薄金属板(通常为不锈钢)压制成具备一定形状波纹换热板片,然后加密封胶垫叠装而成一个换热器。主要由传热片、 密封胶垫、 夹紧螺栓、 压紧板、 整机框架等零部件组成。冷热介质经过相邻换热板片流经各自通道,中间经过一层薄换热板片进行换热,所以高效节能,换热系数高,使用安全可靠,结构紧凑,体积小,占地少,组合灵活,调整维修方便。板式换热器是一个结构紧凑、 高效换热设备,但其换热温度高、 内部流通孔径小,极易结垢,造成板式换热器换热效率降低,从而影响生产正常进行和设备安全,所以需实行化学清洗法除垢。板式换热器垢样以水垢为主,比较坚硬,和传热片结合牢靠,难以用物理方法去除,所以选择用化学清洗中酸清洗方法除垢。依照板式换热器结垢情况、 老化程度和用户要求,板式ISO9001、 ISO14001换热器化学清洗可分为拆卸清洗和不拆卸清洗两种方法。拆卸清洗除垢比较彻底,效果好,但劳动量大、 工序复杂,零配件损坏等不良影响;不拆卸清洗除垢不够彻底,但劳动量小、 工序简单,且不轻易造成换热器渗漏、 零配件损坏等不良影响。当板式换热器结垢情况严重、 换热效率低下,甚至堵塞时,必须实行拆卸清洗进行。三、 拆卸清洗施工步骤: 1、 板式换热器拆卸前, 首先对保温棉保护壳进行拆卸。在拆卸保护壳时, 每颗螺丝及其对应螺孔都应做好编号, 应方便安装时复原。2、 拆下保护壳后, 便开始拆卸保温棉。剥离保温棉开始前, 施工人员需做好防护方法, 戴好护目镜, 防护手套, 衣袖裤管需束紧。保温棉拆除应从上自下, 由外而内次序剥离, 剥离下保温棉即时装入专用垃圾袋中, 装满一袋后及时封口, 以防飞散。3、 保温剥离干净后, 需测量板束压紧长度尺寸, 做好统计( 重装时应按此尺寸) 。松开压紧螺母, 将活动压紧板匀速松开。 4、 拆下活动压紧板后, 开始拆卸板片。此时若发觉密封垫片粘在两板片间沟槽内, 此时需用螺丝刀小心地将其分开, 螺丝刀应先从易剥开部位插入, 然后沿其周围进行分离, 切不可损坏换热器板片和密封垫片。 5、 检验换热器板片是否有穿孔, 有时也可用灯光或煤油渗透法等逐片检验。 6、 清理介质出入口短管及通道杂物堆积, 。若换热板片结垢厚度很薄而不溶于水时, 逐片用有压力水( 0.1~...
