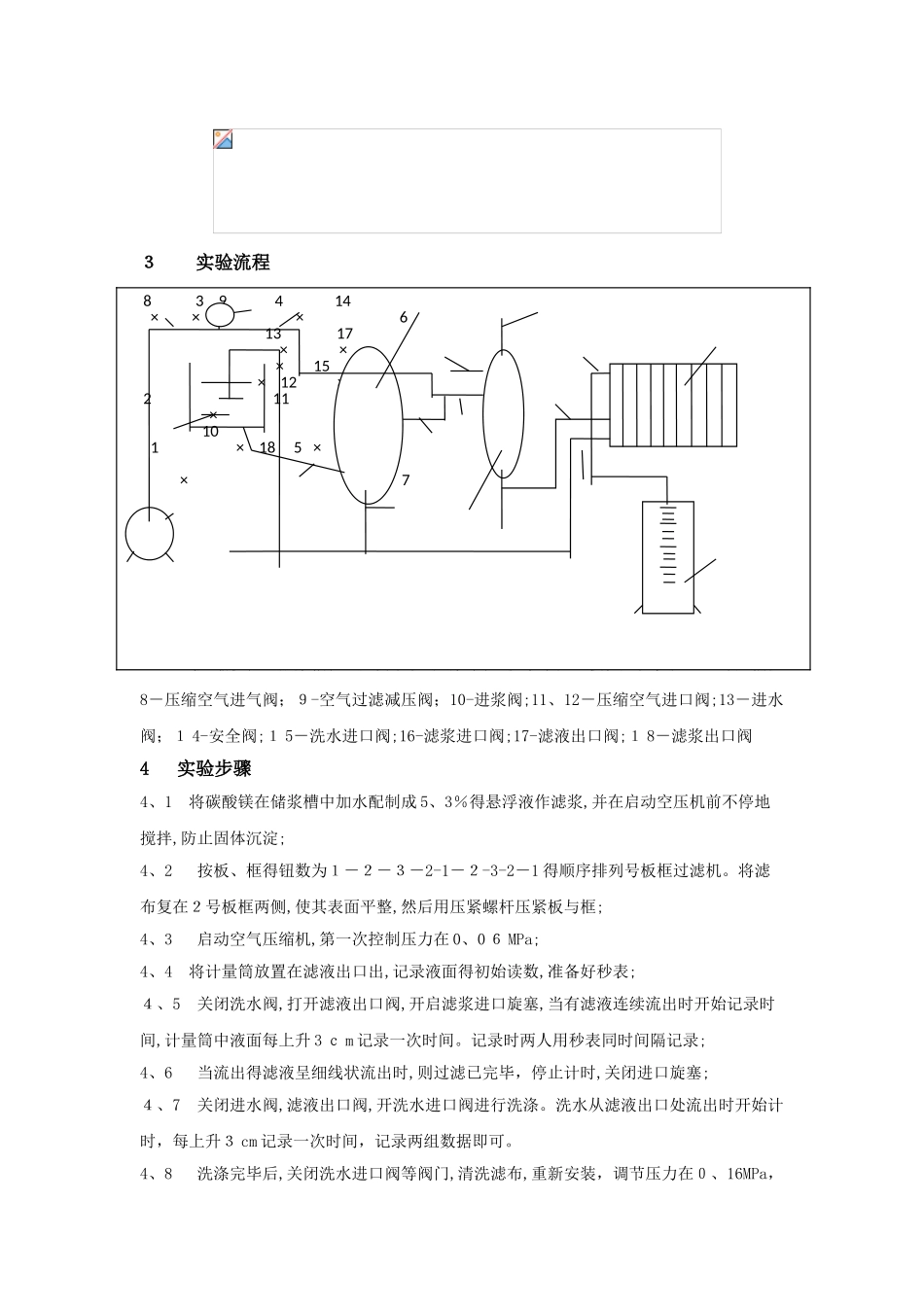

实验五 过滤实验１ 实验目得１、1 了解板框过滤机得构造、流程与操作方法。1、2 测定某一压力下过滤分内工程中得过滤常熟 K、ｑ e、τe值,增进对过滤理论得理解。1、３ 测定洗涤速率与最终过滤速率间得关系。2 实验原理2、１ 过滤就是以某种多孔物质为介质，在外力得作用下,使悬浮液中得连续相液体通过介质得孔道,分散相固体颗粒被截留在介质上,从而实现固/液分离得操作。液体通过过滤介质与滤饼空隙得流动就是流体经过固定床流动得一种具体情况,但过滤操作中得床层厚度不断增加,在一定压差下,滤液通过床层得速率随过滤时间得延长而减小,即过滤操作不属于定态过程。在恒压过滤时,由于滤饼得增厚，过滤速率将随过滤时间得增加而降低。对滤饼得洗涤过程,由于滤饼厚度不再增加,压差与速率得关系与固定床相同。恒压过滤方程: 上式两边除以 A2得 2、2 测定 K、ｑ e、τ ｅ:测与一系列得△τ、△q 值,然后以△τ/△q 为纵坐标，以ｑ为横坐标作图,即可以得到一条斜率为,截距为得直线,则可以算出 K、q ｅ得值；再以 q＝０,τ=0 代入式子,便可以求出 τe。2、3 测定洗涤速率与最终过滤速率洗涤速率: 最终过滤速率： ３ 实验流程图 1 实验装置流程图1－空气压缩机;2－配浆槽;３-压力表;4-贮浆罐;5-洗水罐；6-板框压滤机；７－计量桶；8－压缩空气进气阀；９-空气过滤减压阀；10-进浆阀;11、12－压缩空气进口阀;13－进水阀；１ 4-安全阀;１ 5－洗水进口阀;16-滤浆进口阀;17-滤液出口阀;１ 8－滤浆出口阀4 实验步骤4、1 将碳酸镁在储浆槽中加水配制成 5、3％得悬浮液作滤浆,并在启动空压机前不停地搅拌,防止固体沉淀;4、2 按板、框得钮数为１－２－３－2-1－２-3-2－1 得顺序排列号板框过滤机。将滤布复在２号板框两侧,使其表面平整,然后用压紧螺杆压紧板与框;4、3 启动空气压缩机,第一次控制压力在 0、0 ６ MPa;4、4 将计量筒放置在滤液出口出,记录液面得初始读数,准备好秒表;４、5 关闭洗水阀,打开滤液出口阀,开启滤浆进口旋塞,当有滤液连续流出时开始记录时间,计量筒中液面每上升 3 ｃ m 记录一次时间。记录时两人用秒表同时间隔记录;4、6 当流出得滤液呈细线状流出时,则过滤已完毕，停止计时,关闭进口旋塞;４、7 关闭进水阀,滤液出口阀,开洗水进口阀进行洗涤。洗水从滤液出口处流出时开始计时，每上升３ cm 记录一次时间，记录两组数据即可。4、8 洗涤完毕后,关闭洗水进口阀等阀门,清洗滤布,重新安装...
