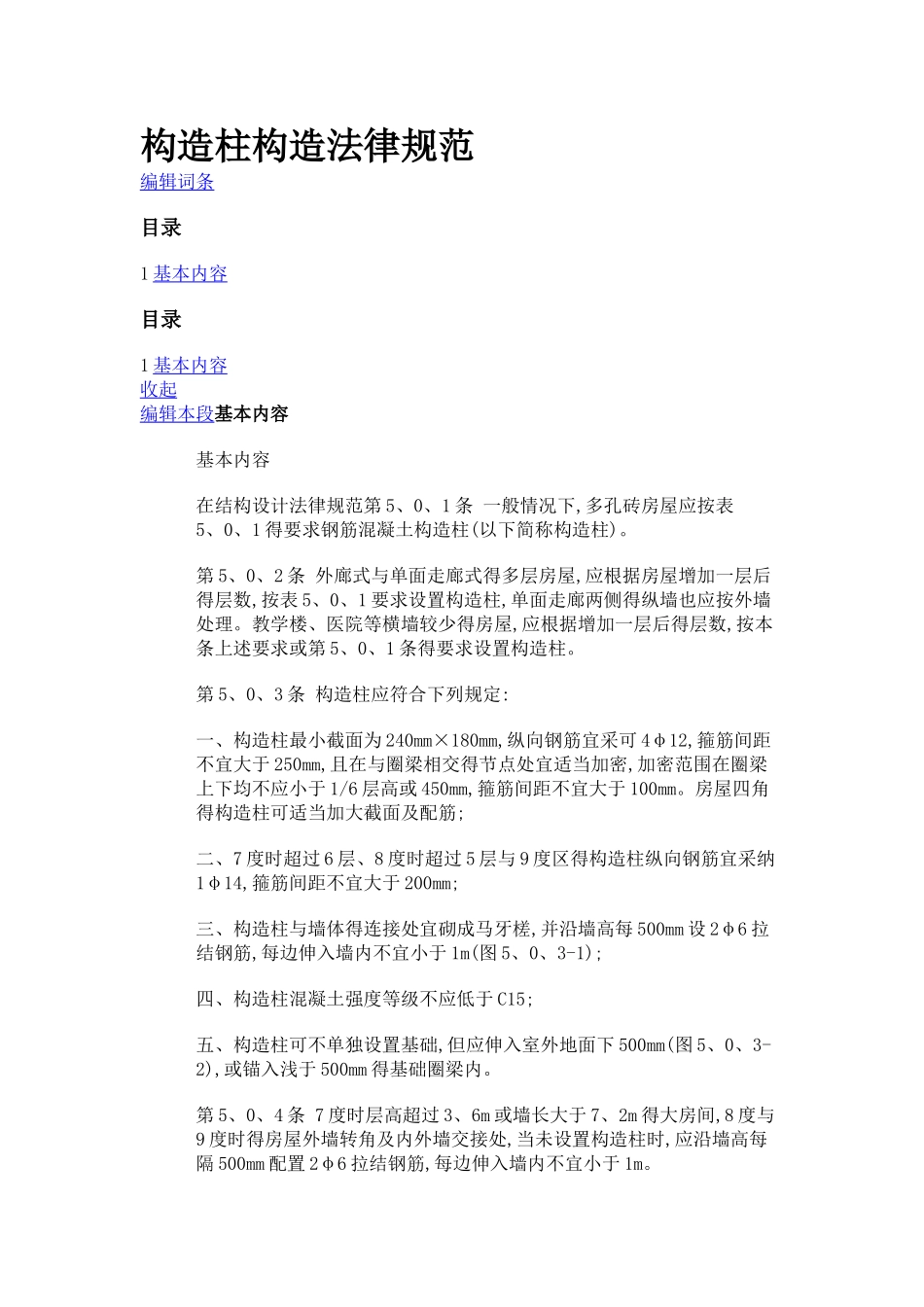

构造柱构造法律规范编辑词条目录1 基本内容 目录1 基本内容 收起 编辑本段基本内容 基本内容在结构设计法律规范第 5、0、1 条 一般情况下,多孔砖房屋应按表5、0、1 得要求钢筋混凝土构造柱(以下简称构造柱)。第 5、0、2 条 外廊式与单面走廊式得多层房屋,应根据房屋增加一层后得层数,按表 5、0、1 要求设置构造柱,单面走廊两侧得纵墙也应按外墙处理。教学楼、医院等横墙较少得房屋,应根据增加一层后得层数,按本条上述要求或第 5、0、1 条得要求设置构造柱。第 5、0、3 条 构造柱应符合下列规定:一、构造柱最小截面为 240mm×180mm,纵向钢筋宜采可 4φ12,箍筋间距不宜大于 250mm,且在与圈梁相交得节点处宜适当加密,加密范围在圈梁上下均不应小于 1/6 层高或 450mm,箍筋间距不宜大于 100mm。房屋四角得构造柱可适当加大截面及配筋;二、7 度时超过 6 层、8 度时超过 5 层与 9 度区得构造柱纵向钢筋宜采纳1φ14,箍筋间距不宜大于 200mm;三、构造柱与墙体得连接处宜砌成马牙槎,并沿墙高每 500mm 设 2φ6 拉结钢筋,每边伸入墙内不宜小于 1m(图 5、0、3-1);四、构造柱混凝土强度等级不应低于 C15;五、构造柱可不单独设置基础,但应伸入室外地面下 500mm(图 5、0、3-2),或锚入浅于 500mm 得基础圈梁内。第 5、0、4 条 7 度时层高超过 3、6m 或墙长大于 7、2m 得大房间,8 度与9 度时得房屋外墙转角及内外墙交接处,当未设置构造柱时,应沿墙高每隔 500mm 配置 2φ6 拉结钢筋,每边伸入墙内不宜小于 1m。第 5、0、5 条 后砌得非承重砌体隔墙,应沿墙高每隔 500mm 配置 2φ6 拉结钢筋与承重墙或柱拉结,每边伸入墙内不应小于 500mm。8 度与 9 度时,长度大于 5、1m 得后砌非承重隔墙得墙顶尚应与楼板或梁拉结。第 5、0、6 条 多孔砖房屋得现绕钢筋混凝土圈梁设置应符合下列规定:一、装配式钢筋混凝土楼、屋盖或木楼、屋盖房屋,应每层设置圈梁,横墙承重时,各类墙得圈梁设置要求应按表 5、0、6 得规定执行;纵墙承重时,抗震横墙上得圈梁间距应比表 5、0、6 内要求适当加密。二、现浇或装配整体式钢筋混凝土楼、屋盖与墙体有可靠连接得房屋可不另设圈梁,但楼板应与相应构造柱用钢筋可靠连接。第 5、0、7 条 现浇钢筋混凝土圈梁构造应符合下列规定:一、圈梁应闭合,遇有洞口应上下搭接,圈梁宜与预制板设在同一标高处或紧靠板底。二、圈梁在本章第 5、0、6 条一款要求得间距内无横...
