锅炉基础混凝土浇筑施工设计方案VIP免费

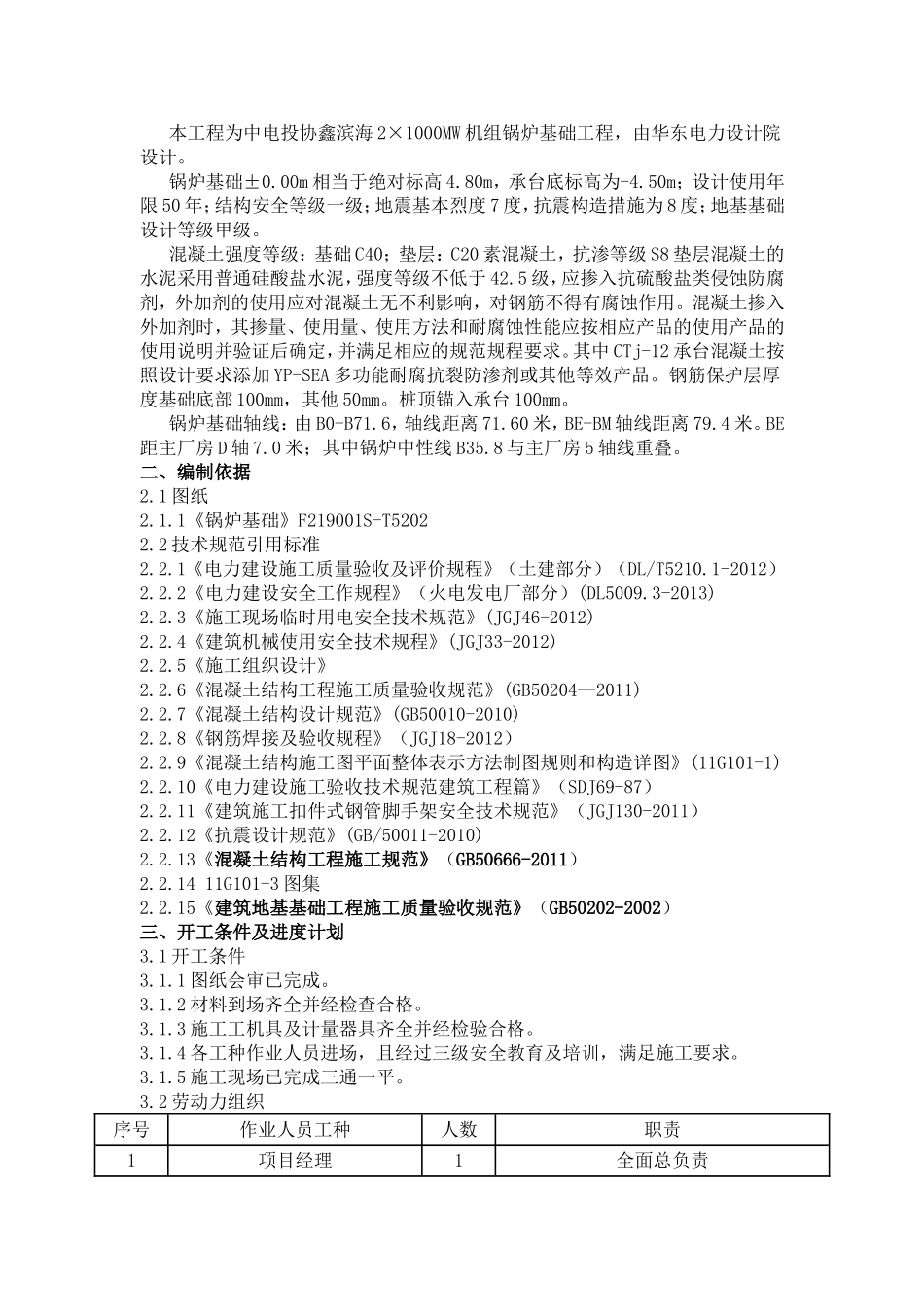

目录一、工程概况二、编制依据三、开工条件及进度计划四、施工技术措施五、工程建设强制性条文六、安全保证措施七、质量保证措施八、文明施工措施九、环境管理措施十、附表及附图一、工程概况本工程为中电投协鑫滨海2×1000MW机组锅炉基础工程，由华东电力设计院设计。锅炉基础±0.00m相当于绝对标高4.80m，承台底标高为-4.50m；设计使用年限50年；结构安全等级一级；地震基本烈度7度，抗震构造措施为8度；地基基础设计等级甲级。混凝土强度等级：基础C40；垫层：C20素混凝土，抗渗等级S8垫层混凝土的水泥采用普通硅酸盐水泥，强度等级不低于42.5级，应掺入抗硫酸盐类侵蚀防腐剂，外加剂的使用应对混凝土无不利影响，对钢筋不得有腐蚀作用。混凝土掺入外加剂时，其掺量、使用量、使用方法和耐腐蚀性能应按相应产品的使用产品的使用说明并验证后确定，并满足相应的规范规程要求。其中CTj-12承台混凝土按照设计要求添加YP-SEA多功能耐腐抗裂防渗剂或其他等效产品。钢筋保护层厚度基础底部100mm，其他50mm。桩顶锚入承台100mm。锅炉基础轴线：由B0-B71.6，轴线距离71.60米，BE-BM轴线距离79.4米。BE距主厂房D轴7.0米；其中锅炉中性线B35.8与主厂房5轴线重叠。二、编制依据2.1图纸2.1.1《锅炉基础》F219001S-T52022.2技术规范引用标准2.2.1《电力建设施工质量验收及评价规程》（土建部分）（DL/T5210.1-2012）2.2.2《电力建设安全工作规程》（火电发电厂部分）(DL5009.3-2013)2.2.3《施工现场临时用电安全技术规范》(JGJ46-2012)2.2.4《建筑机械使用安全技术规程》(JGJ33-2012)2.2.5《施工组织设计》2.2.6《混凝土结构工程施工质量验收规范》(GB50204—2011)2.2.7《混凝土结构设计规范》(GB50010-2010)2.2.8《钢筋焊接及验收规程》（JGJ18-2012）2.2.9《混凝土结构施工图平面整体表示方法制图规则和构造详图》(11G101-1)2.2.10《电力建设施工验收技术规范建筑工程篇》（SDJ69-87）2.2.11《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）2.2.12《抗震设计规范》(GB/50011-2010)2.2.13《混凝土结构工程施工规范》（GB50666-2011）2.2.1411G101-3图集2.2.15《建筑地基基础工程施工质量验收规范》（GB50202-2002）三、开工条件及进度计划3.1开工条件3.1.1图纸会审已完成。3.1.2材料到场齐全并经检查合格。3.1.3施工工机具及计量器具齐全并经检验合格。3.1.4各工种作业人员进场，且经过三级安全教育及培训，满足施工要求。3.1.5施工现场已完成三通一平。3.2劳动力组织序号作业人员工种人数职责1项目经理1全面总负责2生产经理1现场生产负责3技术负责人1质量检查、施工管理、技术交底4质量员1质量检查、过程控制验收5安全员2现场安全纠察与管理6施工员2现场施工的指挥及施工管理7测量员2定位放线8钢筋工40钢筋的加工及绑扎作业9电工2实施现场施工用电10木工40模板的制作及安装11混凝土工15混凝土的浇筑及养护作业12架子工6脚手架的搭设工作3.3机具、仪器配置3.3.1机具配置如下表：序号名称数量序号名称数量1全站仪110木工线性裁板锯125m钢卷尺411振动棒103水准仪212电焊机4450m钢卷尺113闪光对焊机25汽车吊114钢筋调直机16混凝土泵车115钢筋切断机27砼搅拌运输车516钢筋弯曲机28配电箱417套丝机19配电盘818现场照明设备153.3.2施工机具相关证件必须齐全合格，并经报验合格后方可进场作业。3.3.3主要施工机具及工器具在工程施工前，应全面检查并试用良好。3.3.4施工机具在施工过程中出现证件过期的要及时校验或退场。3.4本工程采用商混，混凝土泵车及搅拌车等机械由现场商混站提供3.5设备、材料、力能供应根据施工现场的特点，以及施工项目及工程量情况，认真作好施工资源配备进度计划，合理、及时的物料进场计划，能够及时满足施工需要，保证施工用各种原料、机械设备、周转料具能保质保量的满足工程需要，保证工程施工进度。安排好物料进场顺序和数量，能够合理利用有限物料场地3.6施工场地，环境要求要求做好“五通一平”（水、电、通讯、道路畅通，场地排水、场地平整）工作。确保施工用水与建设项目的永久性给水系统结合起来并铺设临时管线，布置好施工现场排水网络；搞好施工用...
