某某大桥钻孔灌注桩施工方案

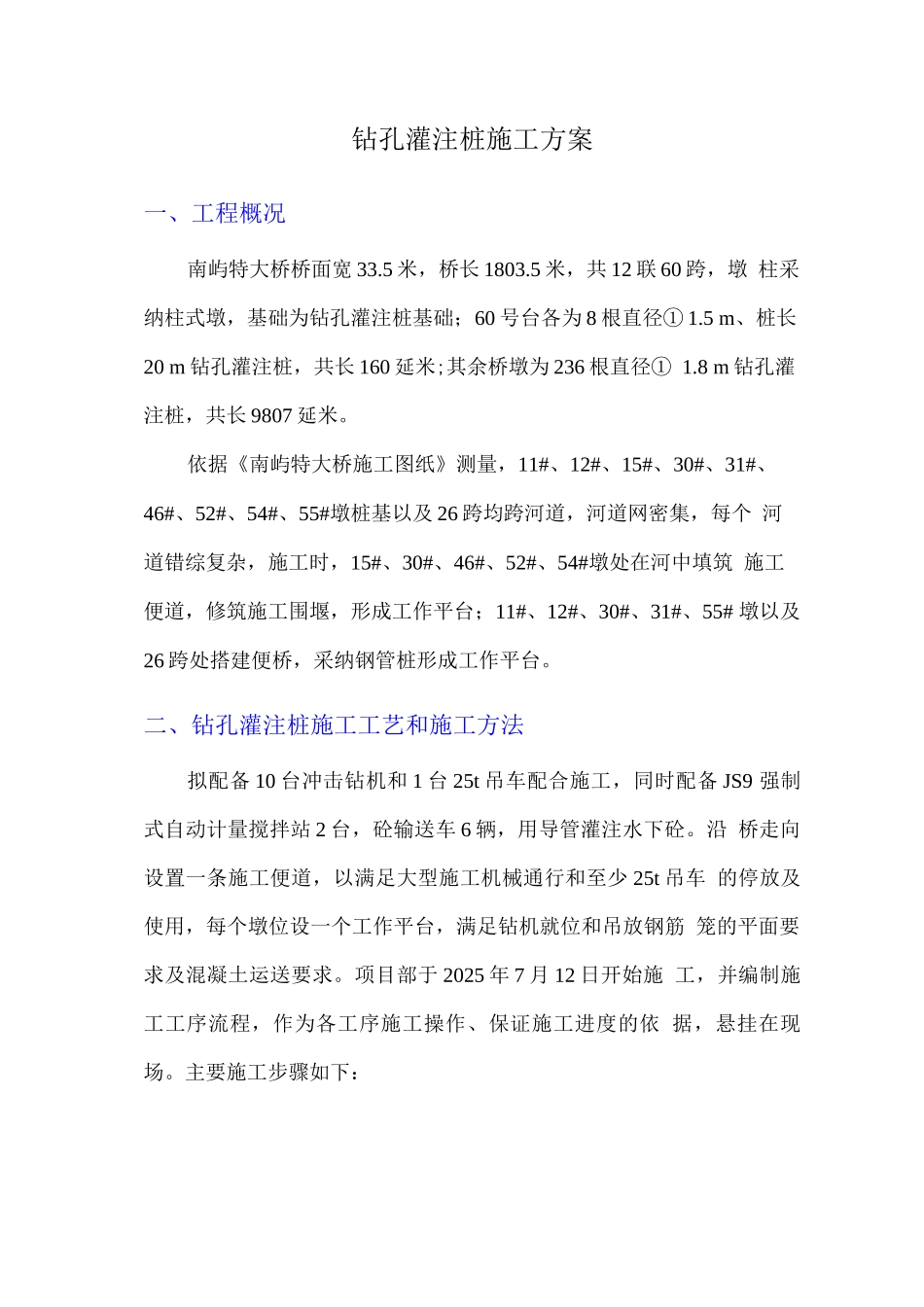

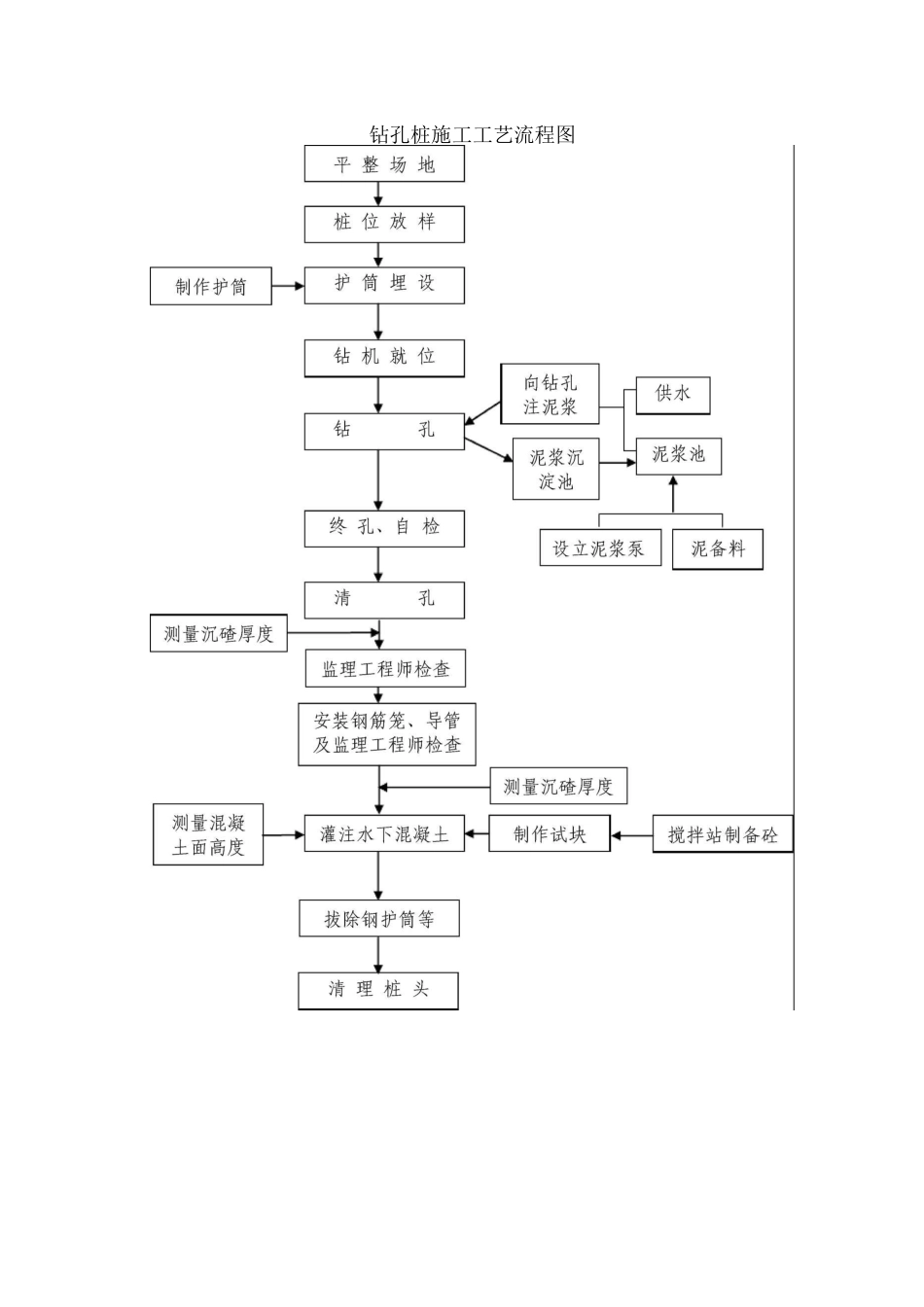

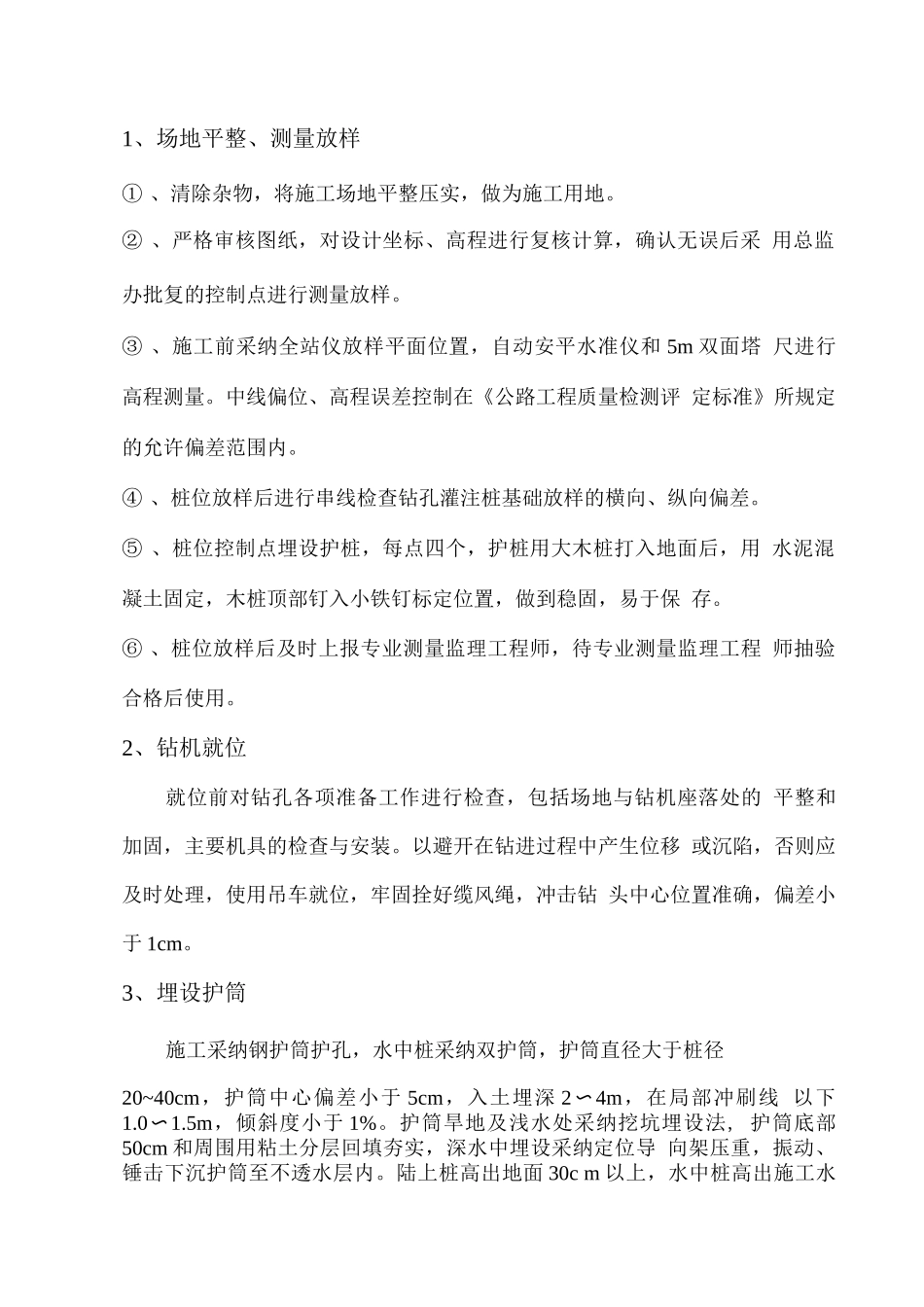

钻孔灌注桩施工方案一、工程概况南屿特大桥桥面宽 33.5 米，桥长 1803.5 米，共 12 联 60 跨，墩 柱采纳柱式墩，基础为钻孔灌注桩基础；60 号台各为 8 根直径① 1.5 m、桩长20 m 钻孔灌注桩，共长 160 延米;其余桥墩为 236 根直径① 1.8 m 钻孔灌注桩，共长 9807 延米。依据《南屿特大桥施工图纸》测量，11#、12#、15#、30#、31#、 46#、52#、54#、55#墩桩基以及 26 跨均跨河道，河道网密集，每个 河道错综复杂，施工时，15#、30#、46#、52#、54#墩处在河中填筑 施工便道，修筑施工围堰，形成工作平台；11#、12#、30#、31#、55# 墩以及26 跨处搭建便桥，采纳钢管桩形成工作平台。二、钻孔灌注桩施工工艺和施工方法拟配备 10 台冲击钻机和 1 台 25t 吊车配合施工，同时配备 JS9 强制式自动计量搅拌站 2 台，砼输送车 6 辆，用导管灌注水下砼。沿 桥走向设置一条施工便道，以满足大型施工机械通行和至少 25t 吊车 的停放及使用，每个墩位设一个工作平台，满足钻机就位和吊放钢筋 笼的平面要求及混凝土运送要求。项目部于 2025 年 7 月 12 日开始施 工，并编制施工工序流程，作为各工序施工操作、保证施工进度的依 据，悬挂在现场。主要施工步骤如下：钻孔桩施工工艺流程图1、场地平整、测量放样① 、清除杂物，将施工场地平整压实，做为施工用地。② 、严格审核图纸，对设计坐标、高程进行复核计算，确认无误后采 用总监办批复的控制点进行测量放样。③ 、施工前采纳全站仪放样平面位置，自动安平水准仪和 5m 双面塔 尺进行高程测量。中线偏位、高程误差控制在《公路工程质量检测评 定标准》所规定的允许偏差范围内。④ 、桩位放样后进行串线检查钻孔灌注桩基础放样的横向、纵向偏差。⑤ 、桩位控制点埋设护桩，每点四个，护桩用大木桩打入地面后，用 水泥混凝土固定，木桩顶部钉入小铁钉标定位置，做到稳固，易于保 存。⑥ 、桩位放样后及时上报专业测量监理工程师，待专业测量监理工程 师抽验合格后使用。2、钻机就位就位前对钻孔各项准备工作进行检查，包括场地与钻机座落处的 平整和加固，主要机具的检查与安装。以避开在钻进过程中产生位移 或沉陷，否则应及时处理，使用吊车就位，牢固拴好缆风绳，冲击钻 头中心位置准确，偏差小于 1cm。3、埋设护筒施工采纳钢护筒护孔，水中桩采纳双护筒，护筒直径大于桩径20~40cm，护筒中心偏差小于 5cm，入土埋深 2〜4m，在...
