某某码头前、后导标工程脚手架搭设施工方案

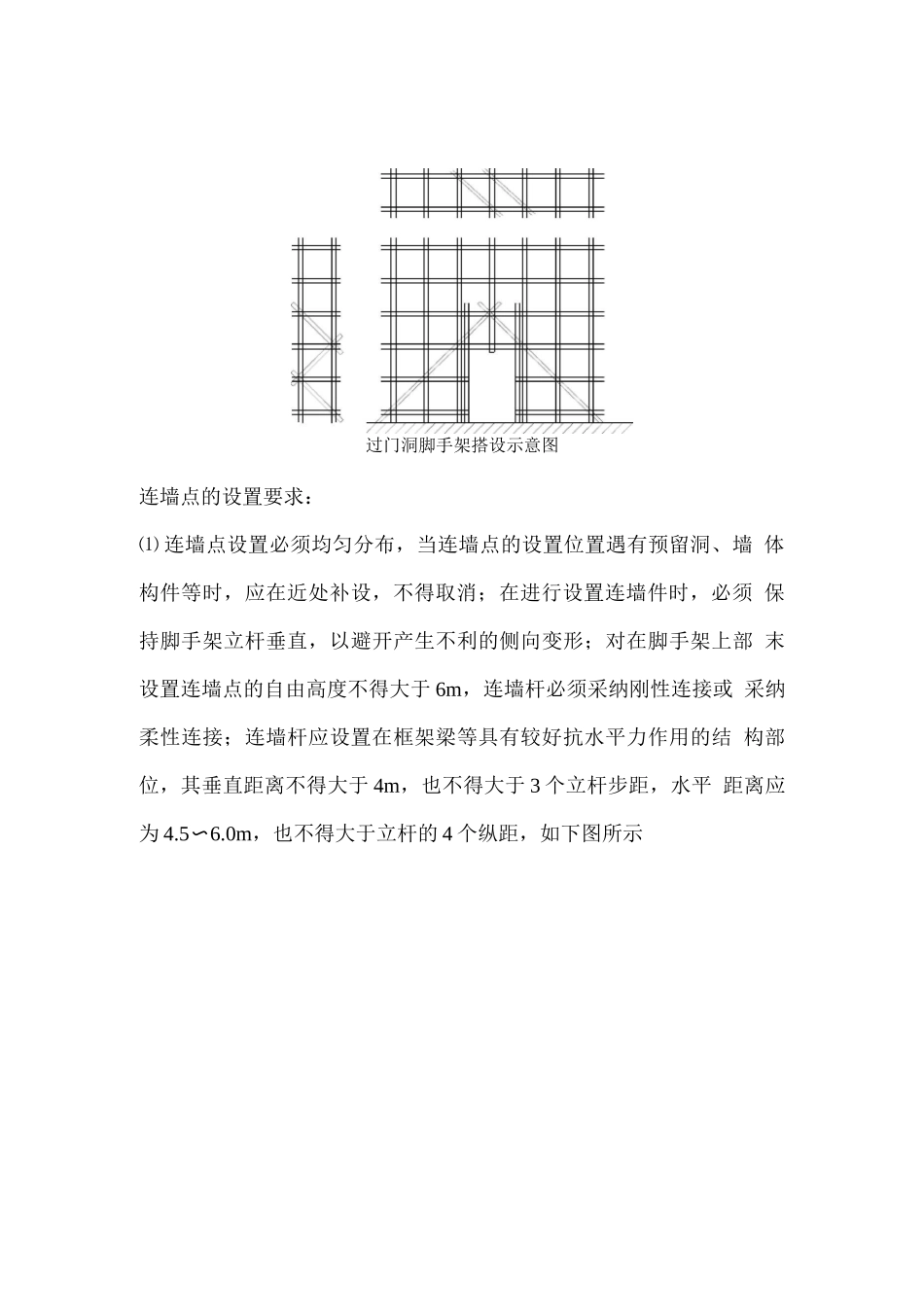

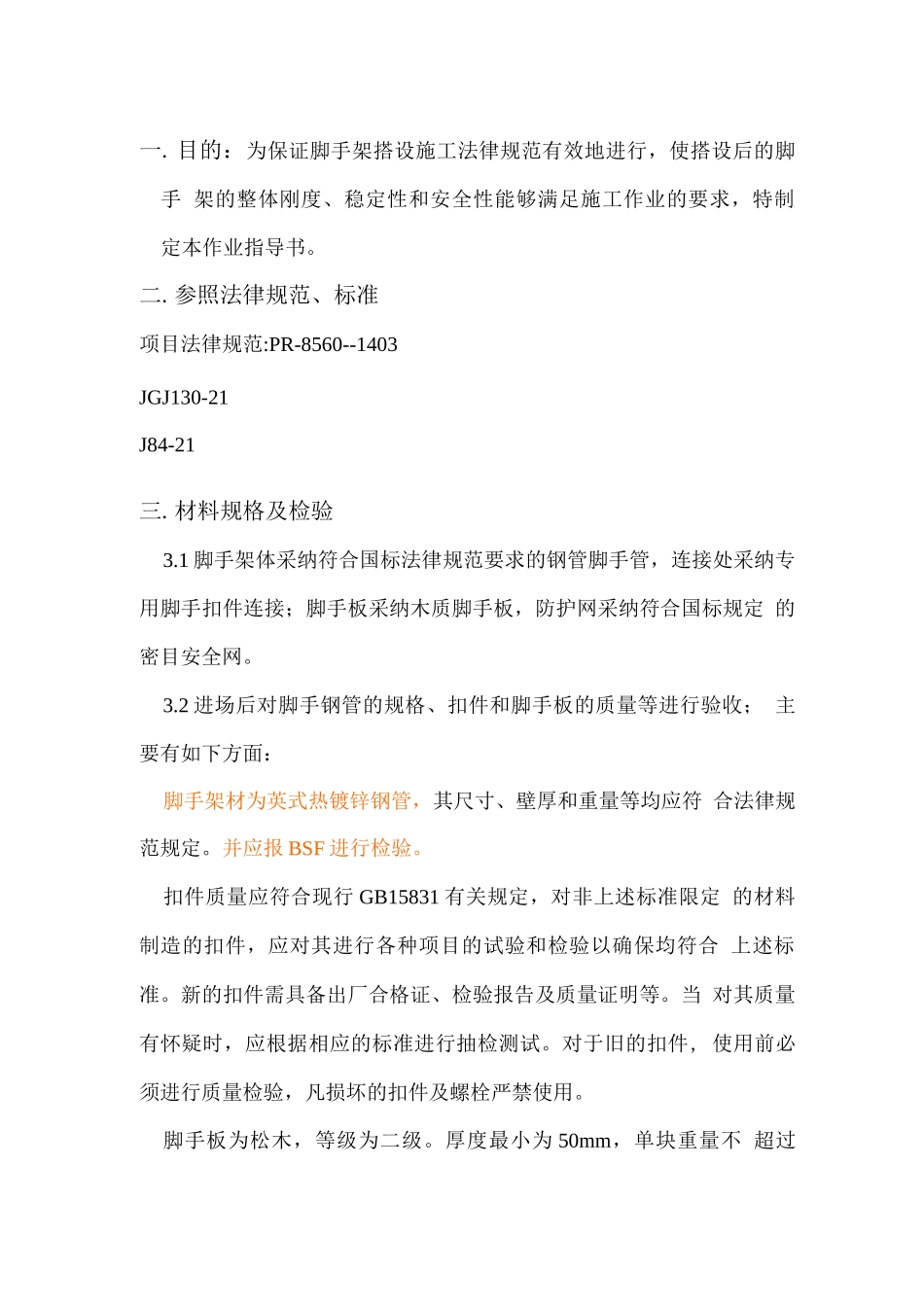

一.目的：为保证脚手架搭设施工法律规范有效地进行，使搭设后的脚手 架的整体刚度、稳定性和安全性能够满足施工作业的要求，特制 定本作业指导书。二.参照法律规范、标准项目法律规范:PR-8560--1403JGJ130-21J84-21三.材料规格及检验3.1 脚手架体采纳符合国标法律规范要求的钢管脚手管，连接处采纳专 用脚手扣件连接；脚手板采纳木质脚手板，防护网采纳符合国标规定 的密目安全网。3.2 进场后对脚手钢管的规格、扣件和脚手板的质量等进行验收； 主要有如下方面：脚手架材为英式热镀锌钢管，其尺寸、壁厚和重量等均应符 合法律规范规定。并应报 BSF 进行检验。扣件质量应符合现行 GB15831 有关规定，对非上述标准限定 的材料制造的扣件，应对其进行各种项目的试验和检验以确保均符合 上述标准。新的扣件需具备出厂合格证、检验报告及质量证明等。当 对其质量有怀疑时，应根据相应的标准进行抽检测试。对于旧的扣件, 使用前必须进行质量检验，凡损坏的扣件及螺栓严禁使用。脚手板为松木，等级为二级。厚度最小为 50mm，单块重量不 超过30Kg，板两端头设置直径 4mm 的镀锌铁线箍。木板宽度不小于2mm，腐朽的木板严禁使用，板疖直径大于 50mm 的木板不得使用。四.脚手架的搭设：4.1 基础处理：使用原承台砼面做脚手架的基础支承脚手架底座。4.2 脚手架构架设置：4.2.构架尺寸要求：⑴ 前导标采纳三排脚手架进行搭设，立杆纵向及横向的设置间距分别 为0.7m 及 1m。步距 1.8m，外侧水平拉杆间距 0.9m，搭设高度内二 排架由平台面至 15 m 高，外架至 19 m 高。⑵ 后导标采纳双排脚手架进行搭设，立杆纵向及横向的设置间距均为 1.2m、步距 1.8 m 外侧水平拉杆间距 0.9 m 32.4 山以上立杆纵向距 2.4 m横向距 0.8 m 大横杆间距 1.2 m⑶ 为了施工人员出入现场的安全，在贴近或穿过脚手架的人行及运输 通道必须设置板篷，且在其导标进出门部位搭设过门洞脚手架，其过 门洞脚手架的搭设方法见下图所示：过门洞脚手架搭设示意图连墙点的设置要求：⑴ 连墙点设置必须均匀分布，当连墙点的设置位置遇有预留洞、墙 体构件等时，应在近处补设，不得取消；在进行设置连墙件时，必须 保持脚手架立杆垂直，以避开产生不利的侧向变形；对在脚手架上部 末设置连墙点的自由高度不得大于 6m，连墙杆必须采纳刚性连接或 采纳柔性连接；连墙杆应设置在框架梁等具有较好抗水平力作用的结 构部位，其垂直距离不...
