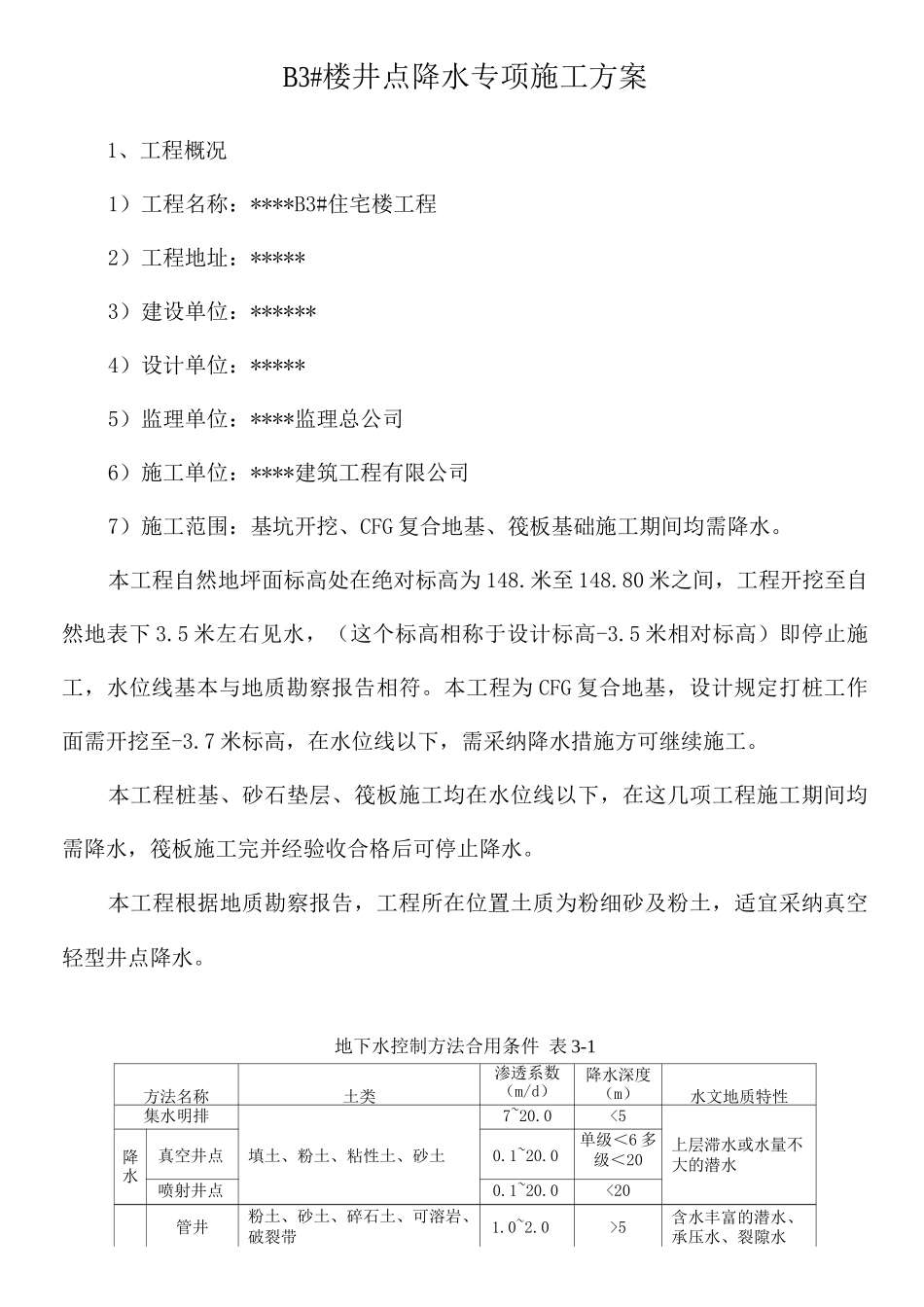

B3#楼井点降水专项施工方案1、工程概况1）工程名称：****B3#住宅楼工程2）工程地址：*****3）建设单位：******4）设计单位：*****5）监理单位：****监理总公司6）施工单位：****建筑工程有限公司7）施工范围：基坑开挖、CFG 复合地基、筏板基础施工期间均需降水。本工程自然地坪面标高处在绝对标高为 148.米至 148.80 米之间，工程开挖至自然地表下 3.5 米左右见水，（这个标高相称于设计标高-3.5 米相对标高）即停止施工，水位线基本与地质勘察报告相符。本工程为 CFG 复合地基，设计规定打桩工作面需开挖至-3.7 米标高，在水位线以下，需采纳降水措施方可继续施工。本工程桩基、砂石垫层、筏板施工均在水位线以下，在这几项工程施工期间均需降水，筏板施工完并经验收合格后可停止降水。本工程根据地质勘察报告，工程所在位置土质为粉细砂及粉土，适宜采纳真空轻型井点降水。地下水控制方法合用条件 表 3-1方法名称土类渗透系数（m/d）降水深度（m）水文地质特性集水明排填土、粉土、粘性土、砂土7~20.0<5上层滞水或水量不大的潜水降水真空井点0.1~20.0单级＜6 多级＜20喷射井点0.1~20.0<20管井粉土、砂土、碎石土、可溶岩、破裂带1.0~2.0>5含水丰富的潜水、承压水、裂隙水截水粘性土、粉土、砂土、碎石土、岩溶土不限不限回灌填土、粉土、砂土、碎石土0.1~2.0不限本工程拟采纳真空井点减少地下水位，沿基坑四周坏形布置。井点降水示意图如图 1 所示。S 1 真空轻型井点降低也下水位查 st 示意图1、地面 a.±*t 3.总管 4.毒服管 上井应母 土泳管7,摩存地 F 术位蝶土降假各电下芥伎也乳我屹2、地质情况及地下水位根据**市建筑设计讨论院提供地质资料，拟建场地地层可分为五大层，自上而下描述如下：① 杂填土：杂色，物质成分重要为碎砖块、石块等建筑垃圾，含大量粉土及砂土等，松散状。层厚米。平均层厚 1.91 米。② 粉细砂含粉土：黄色，湿，稍至中密。以粉细砂为主，粉土以不规则薄夹层形式存在其中。层底埋深米，层厚米，平均层厚 3.56 米。N 平均值 7，N63 5平均值 4。② -1 砾砂：黄绿色，饱和，中密，级配不均，冲击成因，矿物成分为长石及石英，具有风化岩碎屑。层底埋深米，层厚 0.6 米。③ 强风化砂页岩：黄绿色、灰黑色，砂页岩互层状分布，表层风化强烈，呈坚硬粘土状，岩体节理裂隙发育，内含粘性土充填物，随深度的增长，风化强度逐渐减弱，岩体呈碎块状。岩体基本质量等级为 V 级。层底...
