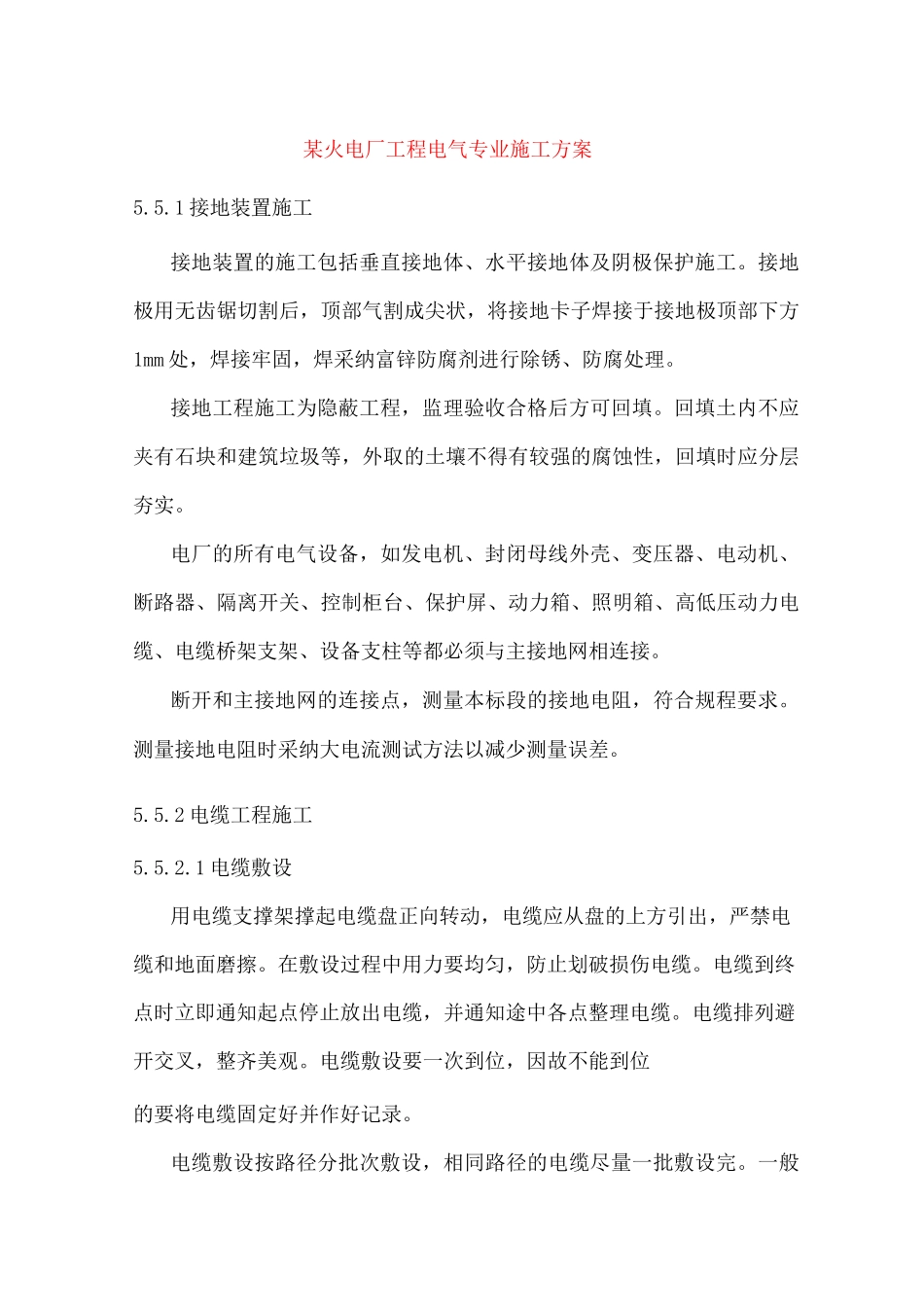

某火电厂工程电气专业施工方案5.5.1 接地装置施工接地装置的施工包括垂直接地体、水平接地体及阴极保护施工。接地极用无齿锯切割后，顶部气割成尖状，将接地卡子焊接于接地极顶部下方1mm 处，焊接牢固，焊采纳富锌防腐剂进行除锈、防腐处理。接地工程施工为隐蔽工程，监理验收合格后方可回填。回填土内不应夹有石块和建筑垃圾等，外取的土壤不得有较强的腐蚀性，回填时应分层夯实。电厂的所有电气设备，如发电机、封闭母线外壳、变压器、电动机、断路器、隔离开关、控制柜台、保护屏、动力箱、照明箱、高低压动力电缆、电缆桥架支架、设备支柱等都必须与主接地网相连接。断开和主接地网的连接点，测量本标段的接地电阻，符合规程要求。测量接地电阻时采纳大电流测试方法以减少测量误差。5.5.2 电缆工程施工5.5.2.1 电缆敷设用电缆支撑架撑起电缆盘正向转动，电缆应从盘的上方引出，严禁电缆和地面磨擦。在敷设过程中用力要均匀，防止划破损伤电缆。电缆到终点时立即通知起点停止放出电缆，并通知途中各点整理电缆。电缆排列避开交叉，整齐美观。电缆敷设要一次到位，因故不能到位的要将电缆固定好并作好记录。电缆敷设按路径分批次敷设，相同路径的电缆尽量一批敷设完。一般按先长后短顺序进行敷设，电缆按不同电压等级分层敷设，通讯电缆与动力电缆按设计要求保持距离，以避开强电信号干扰。电缆敷设过程中将电缆排列整齐、美观，避开不合理交叉。电缆标识采纳二次挂牌，即电缆敷设过程中挂临时标识牌，等电缆敷设结束、电缆整理时，挂永久电缆标识牌，以保证电缆标识正确、美观。电缆以敷设清册断面排列，由桥架上层至下层依次为高压电缆，低压动缆，控制电缆，通讯电缆，计算机电缆。5.5.2.2 电缆固定垂直敷设或超过 45°倾斜角敷设的电缆每隔 2 米处固定，水平敷设的电缆在首末两端及拐弯处电缆中间接头的两端处固定，当对电缆间距有要求时，每隔 5-10 米处固定。5.5.2.3 电缆试验低压电力电缆用 5V 摇表检查相间、相对地绝缘电阻，应满足规程要求。高压电力电缆进行直流耐压试验。5.5.2.4 电缆防火桥架的电缆敷设完毕后，在需封堵的部位安装耐火槽盒，槽盒内加装阻火包，两侧用有机堵料封堵，封堵点两侧 1 米内电缆刷涂防火涂料两遍。5.5.3 高低压盘柜安装5. 5. 3. 1 施工准备建筑专业应具备的条件：屋面、楼板施工完毕，室内地面工作结束，经验收合格，预留孔洞及预埋件符合设计要求。基础施工完毕，经验收合格。依据设...
