某粮食储备库扩建工程脚手架工程

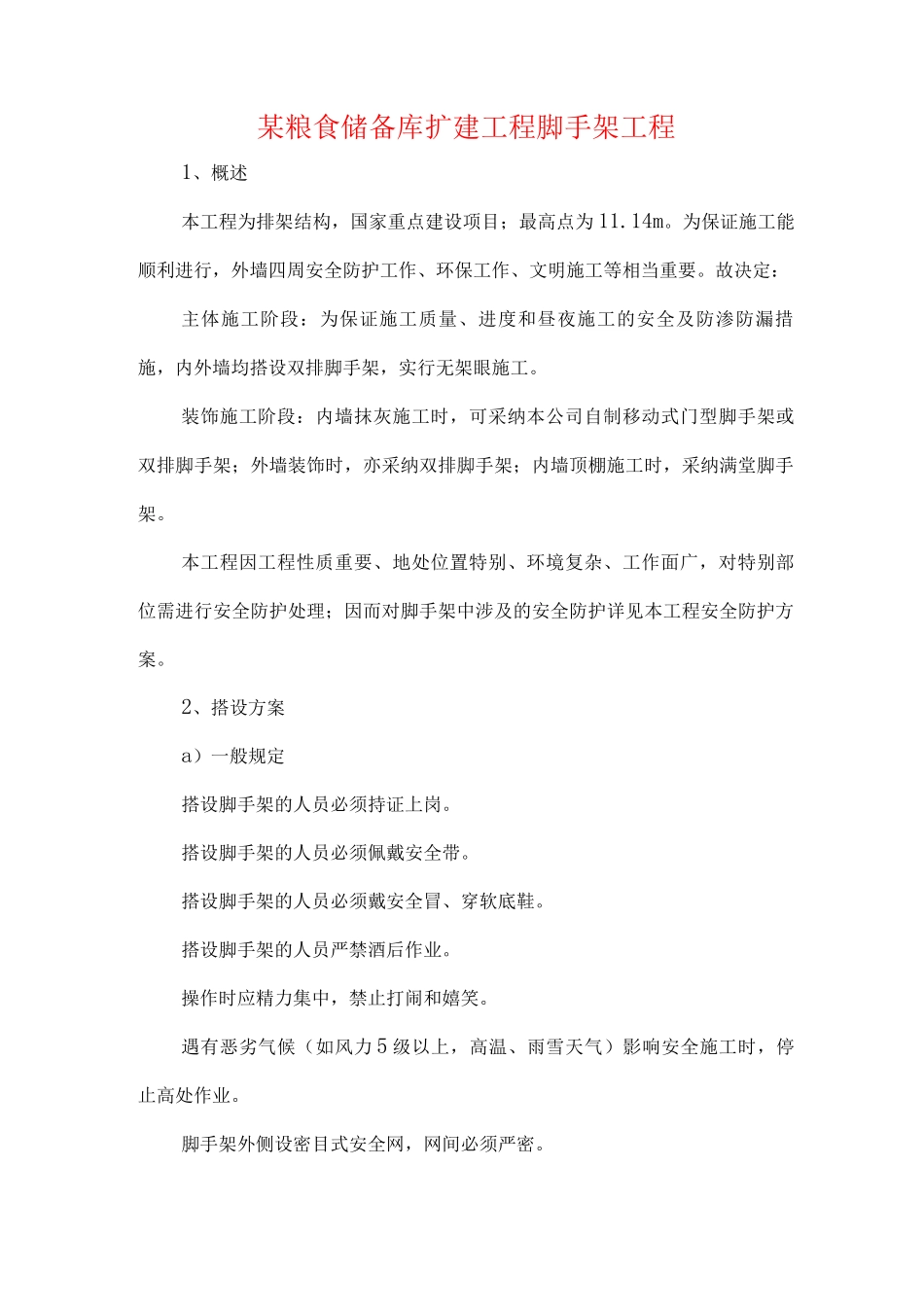

某粮食储备库扩建工程脚手架工程1、概述本工程为排架结构，国家重点建设项目；最高点为 11.14m。为保证施工能顺利进行，外墙四周安全防护工作、环保工作、文明施工等相当重要。故决定：主体施工阶段：为保证施工质量、进度和昼夜施工的安全及防渗防漏措施，内外墙均搭设双排脚手架，实行无架眼施工。装饰施工阶段：内墙抹灰施工时，可采纳本公司自制移动式门型脚手架或双排脚手架；外墙装饰时，亦采纳双排脚手架；内墙顶棚施工时，采纳满堂脚手架。本工程因工程性质重要、地处位置特别、环境复杂、工作面广，对特别部位需进行安全防护处理；因而对脚手架中涉及的安全防护详见本工程安全防护方案。2、搭设方案a）一般规定搭设脚手架的人员必须持证上岗。搭设脚手架的人员必须佩戴安全带。搭设脚手架的人员必须戴安全冒、穿软底鞋。搭设脚手架的人员严禁酒后作业。操作时应精力集中，禁止打闹和嬉笑。遇有恶劣气候（如风力 5 级以上，高温、雨雪天气）影响安全施工时，停止高处作业。脚手架外侧设密目式安全网，网间必须严密。施工层以下，设一道水平防护网。脚手架板必须满铺。脚手架搭设应有足够的面积(宽度一般为 1.1m)。脚手架使用荷载不超过 1961N/m2。必须安装避雷针，接地电阻不大于 10 欧姆。操作人员所用材料应堆放平稳，工用具应放入工具袋内，上下传递对象，不得抛掷。b) 构造与搭设墙内、外侧双排脚手架根据前面所述的脚手架的要求及本工程的特点，双排架立杆横距 b = 1.05m;立杆 纵 距 L=1.5m，内立杆与建 筑外墙 皮 距离 0.35m;脚手架 步 距h=1.8m，铺设木架板自上而下施工。脚手架与建筑主体结构连接点的布置，其坚向间距 H1 = 2h=3.6m,水平距离 L1 = 3L=4.5m。架高随工程高度变化而不同。双排脚手架计算：根据已知条件，查表得：a = 48.491KN, NGK2 = 4.185KN, NQK = 8.4KN,NGK1 = 0.442KN, KA=0.85。因立杆为单根钢管，则H= [KA a - 1.3(1.2NGK2+1.4NQK ) ] x h/1.2NGK1=[0.85 x 48.491 - 1.3 x ( 1.2 x 4.185+1.4 x 8.4 )] xl.8/(1.2x0.442)=65.8m最大允许搭设高度：Hmax12.34m。因此，可采纳单根钢管作立杆。折合步数 n1 = 12.34/1.8 = 7 步，则实际计算高度为 7x1.8 = 12.60m，趋安全。求立杆承载力：最底部压杆轴力最大，最为不利。每一步脚手架自重N‘ GK1 = NGK1+1.8 x 0.0376+0.014 x 4 = 0.442...
