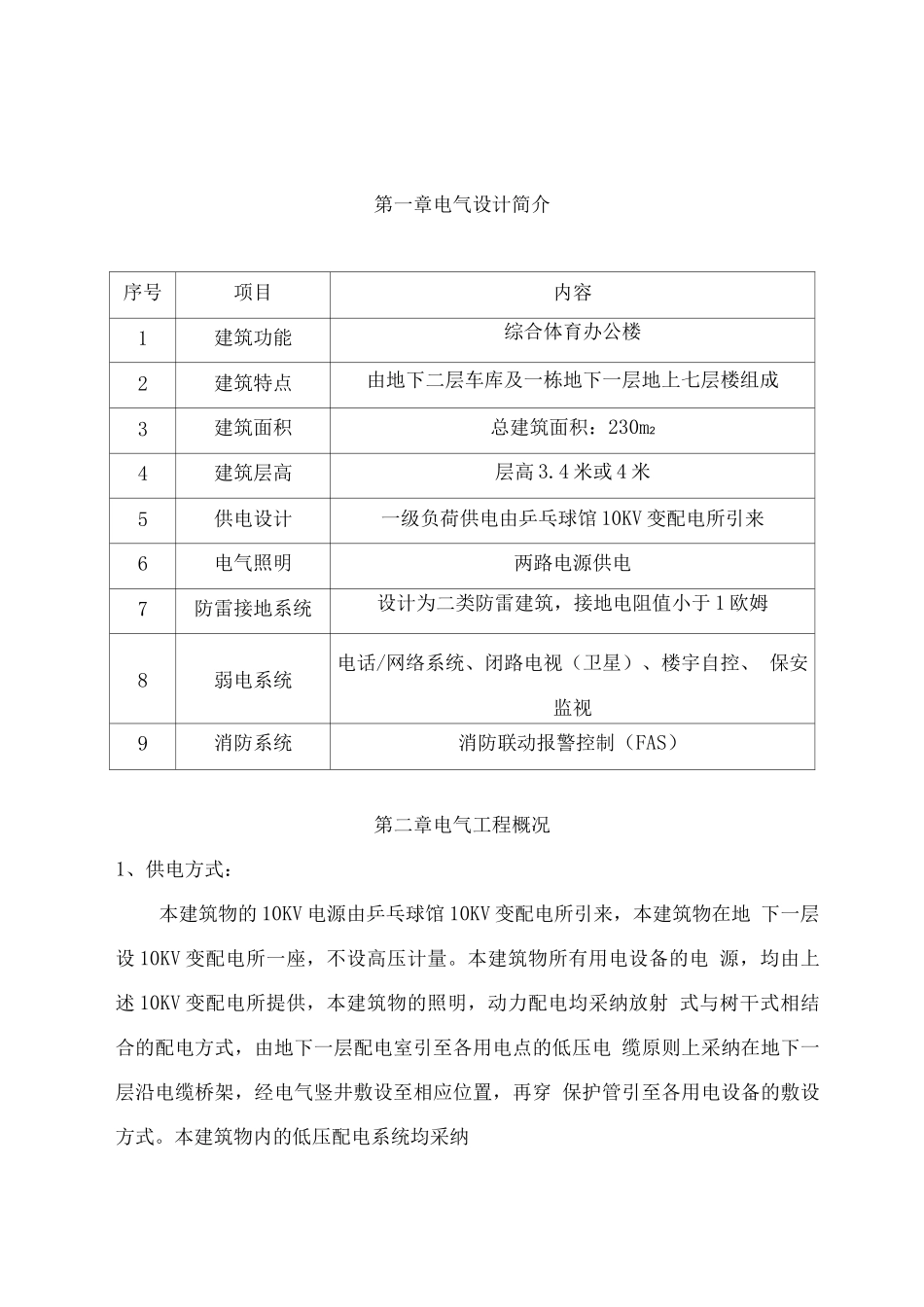

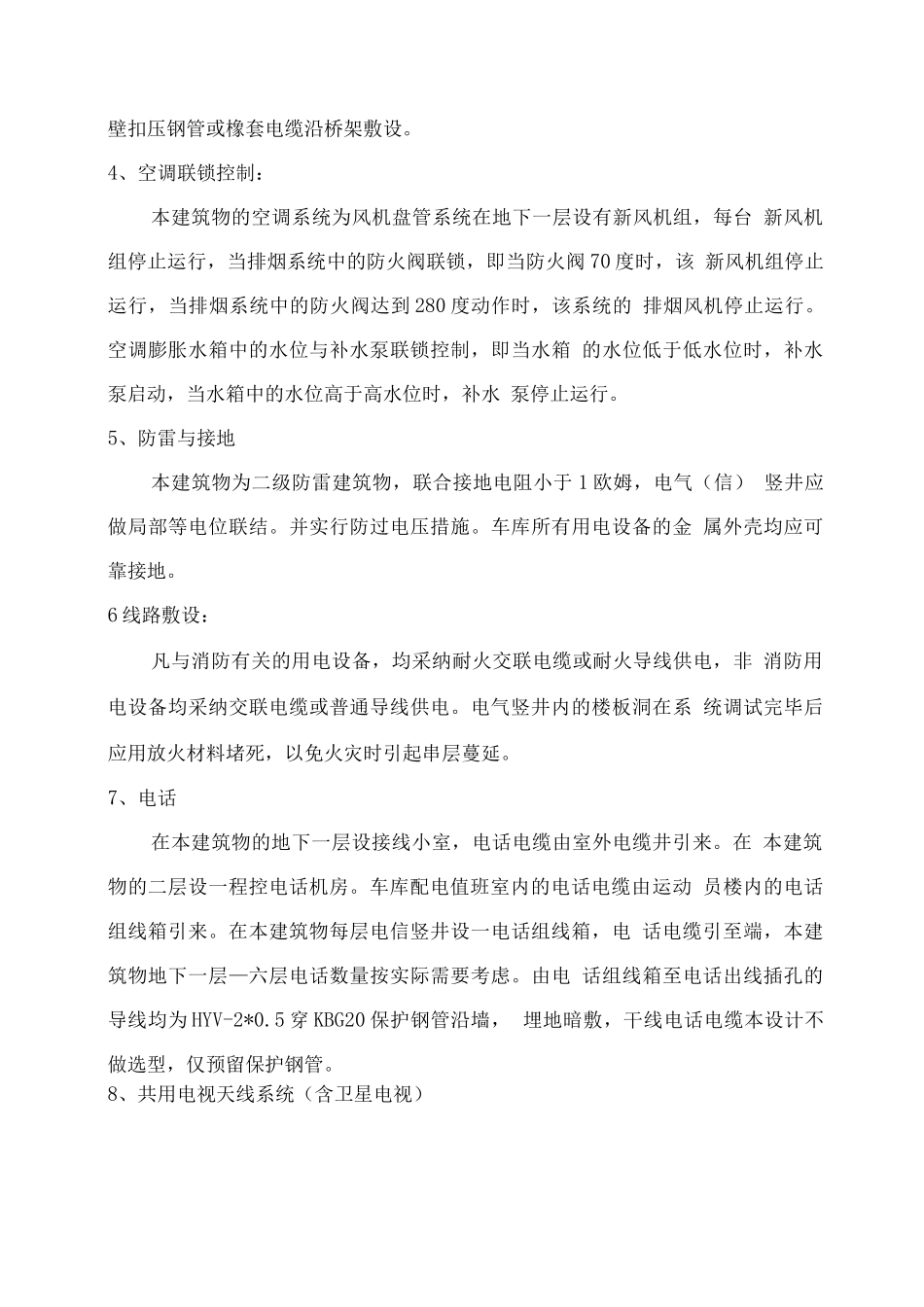

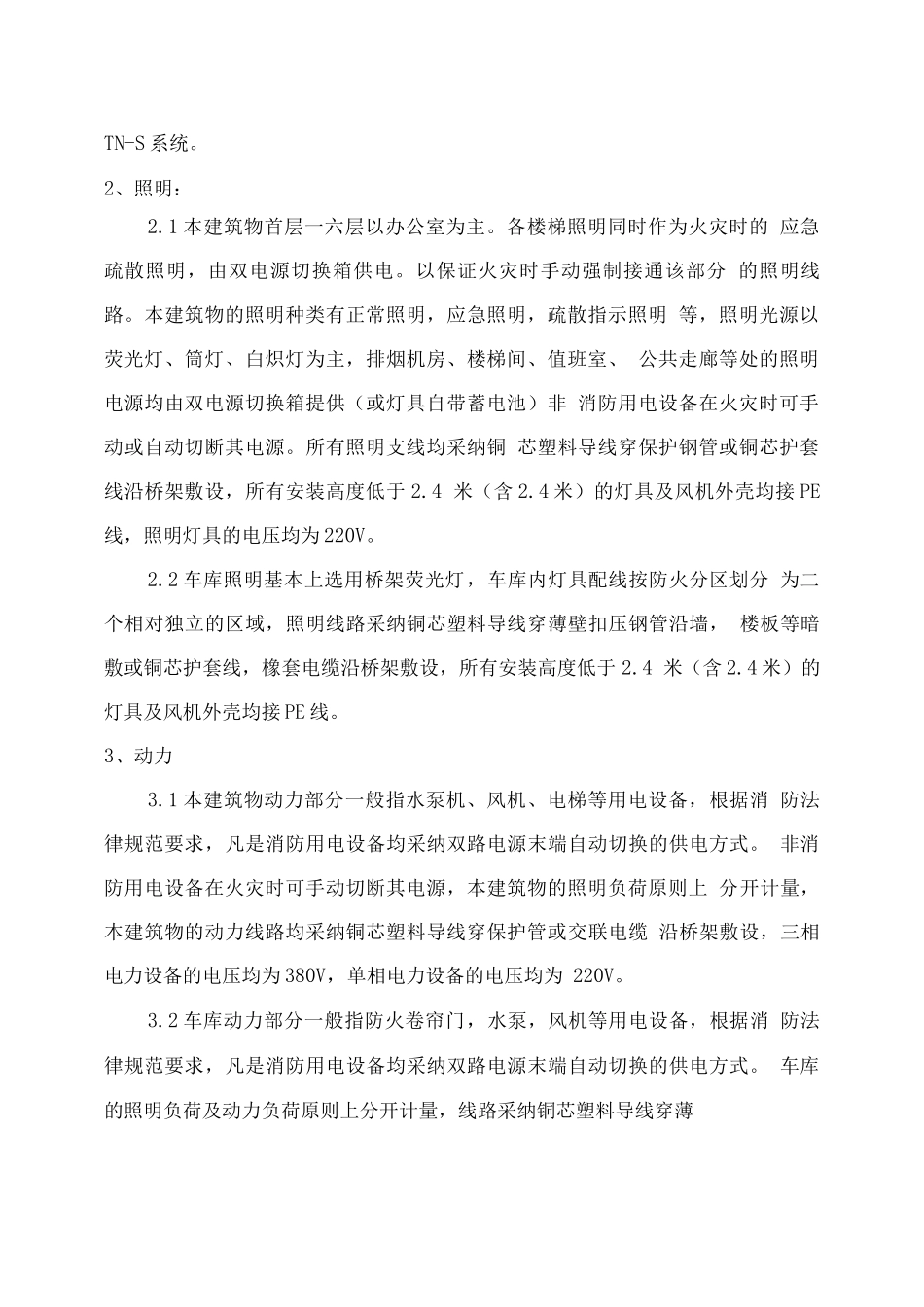

第一章电气设计简介序号项目内容1建筑功能综合体育办公楼2建筑特点由地下二层车库及一栋地下一层地上七层楼组成3建筑面积总建筑面积：230m24建筑层高层高 3.4 米或 4 米5供电设计一级负荷供电由乒乓球馆 10KV 变配电所引来6电气照明两路电源供电7防雷接地系统设计为二类防雷建筑，接地电阻值小于 1 欧姆8弱电系统电话/网络系统、闭路电视（卫星）、楼宇自控、 保安监视9消防系统消防联动报警控制（FAS）第二章电气工程概况1、供电方式：本建筑物的 10KV 电源由乒乓球馆 10KV 变配电所引来，本建筑物在地 下一层设 10KV 变配电所一座，不设高压计量。本建筑物所有用电设备的电 源，均由上述 10KV 变配电所提供，本建筑物的照明，动力配电均采纳放射 式与树干式相结合的配电方式，由地下一层配电室引至各用电点的低压电 缆原则上采纳在地下一层沿电缆桥架，经电气竖井敷设至相应位置，再穿 保护管引至各用电设备的敷设方式。本建筑物内的低压配电系统均采纳TN-S 系统。2、照明：2.1 本建筑物首层一六层以办公室为主。各楼梯照明同时作为火灾时的 应急疏散照明，由双电源切换箱供电。以保证火灾时手动强制接通该部分 的照明线路。本建筑物的照明种类有正常照明，应急照明，疏散指示照明 等，照明光源以荧光灯、筒灯、白炽灯为主，排烟机房、楼梯间、值班室、 公共走廊等处的照明电源均由双电源切换箱提供（或灯具自带蓄电池）非 消防用电设备在火灾时可手动或自动切断其电源。所有照明支线均采纳铜 芯塑料导线穿保护钢管或铜芯护套线沿桥架敷设，所有安装高度低于 2.4 米（含 2.4 米）的灯具及风机外壳均接 PE线，照明灯具的电压均为 220V。2.2 车库照明基本上选用桥架荧光灯，车库内灯具配线按防火分区划分 为二个相对独立的区域，照明线路采纳铜芯塑料导线穿薄壁扣压钢管沿墙， 楼板等暗敷或铜芯护套线，橡套电缆沿桥架敷设，所有安装高度低于 2.4 米（含 2.4 米）的灯具及风机外壳均接 PE 线。3、动力3.1 本建筑物动力部分一般指水泵机、风机、电梯等用电设备，根据消 防法律规范要求，凡是消防用电设备均采纳双路电源末端自动切换的供电方式。 非消防用电设备在火灾时可手动切断其电源，本建筑物的照明负荷原则上 分开计量，本建筑物的动力线路均采纳铜芯塑料导线穿保护管或交联电缆 沿桥架敷设，三相电力设备的电压均为 380V，单相电力设备的电压均为 220V。3.2 车库动力部分一般指防火卷...
