某综合大楼工程电气安装工程施工方案

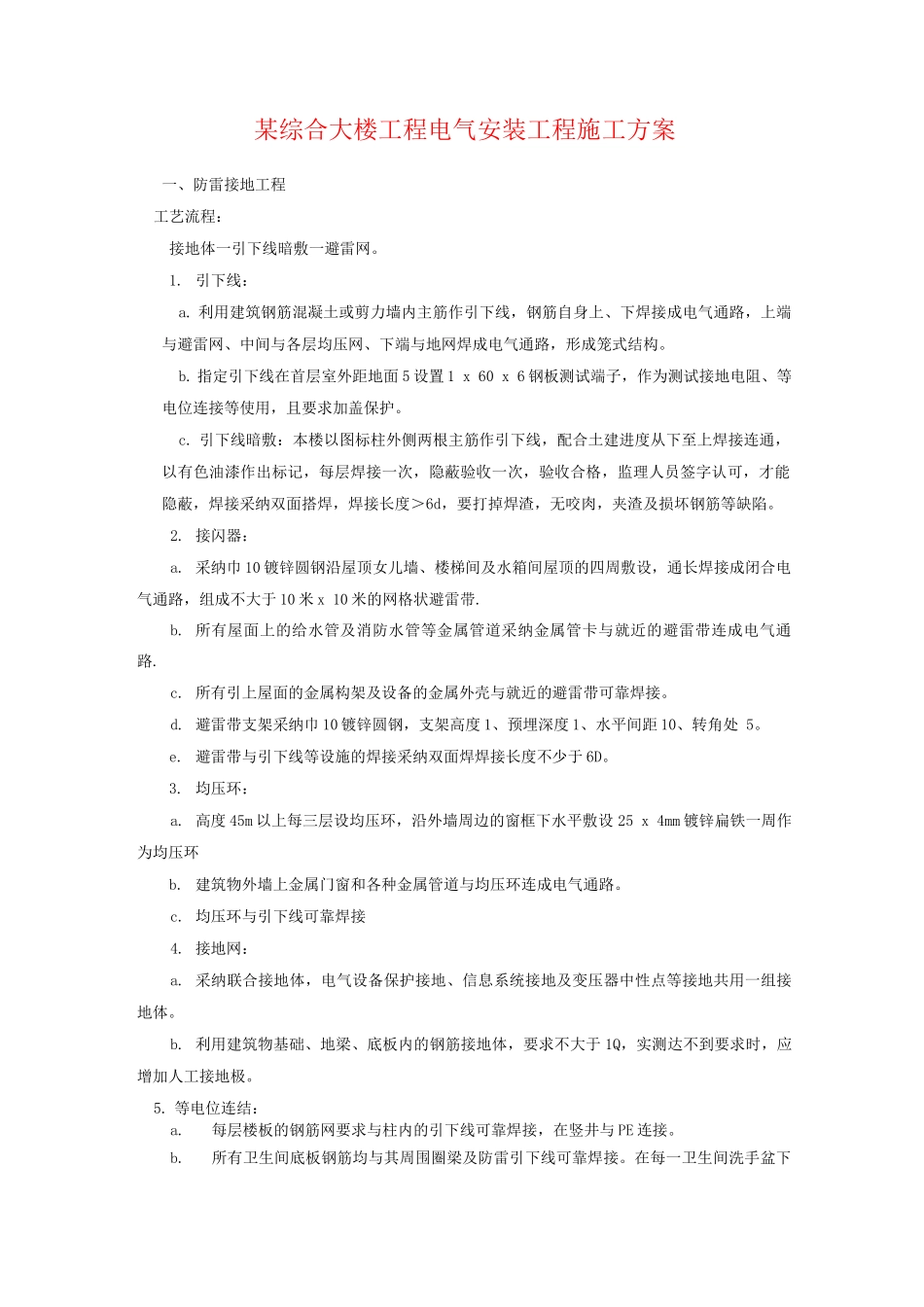

某综合大楼工程电气安装工程施工方案_第1页
1/6

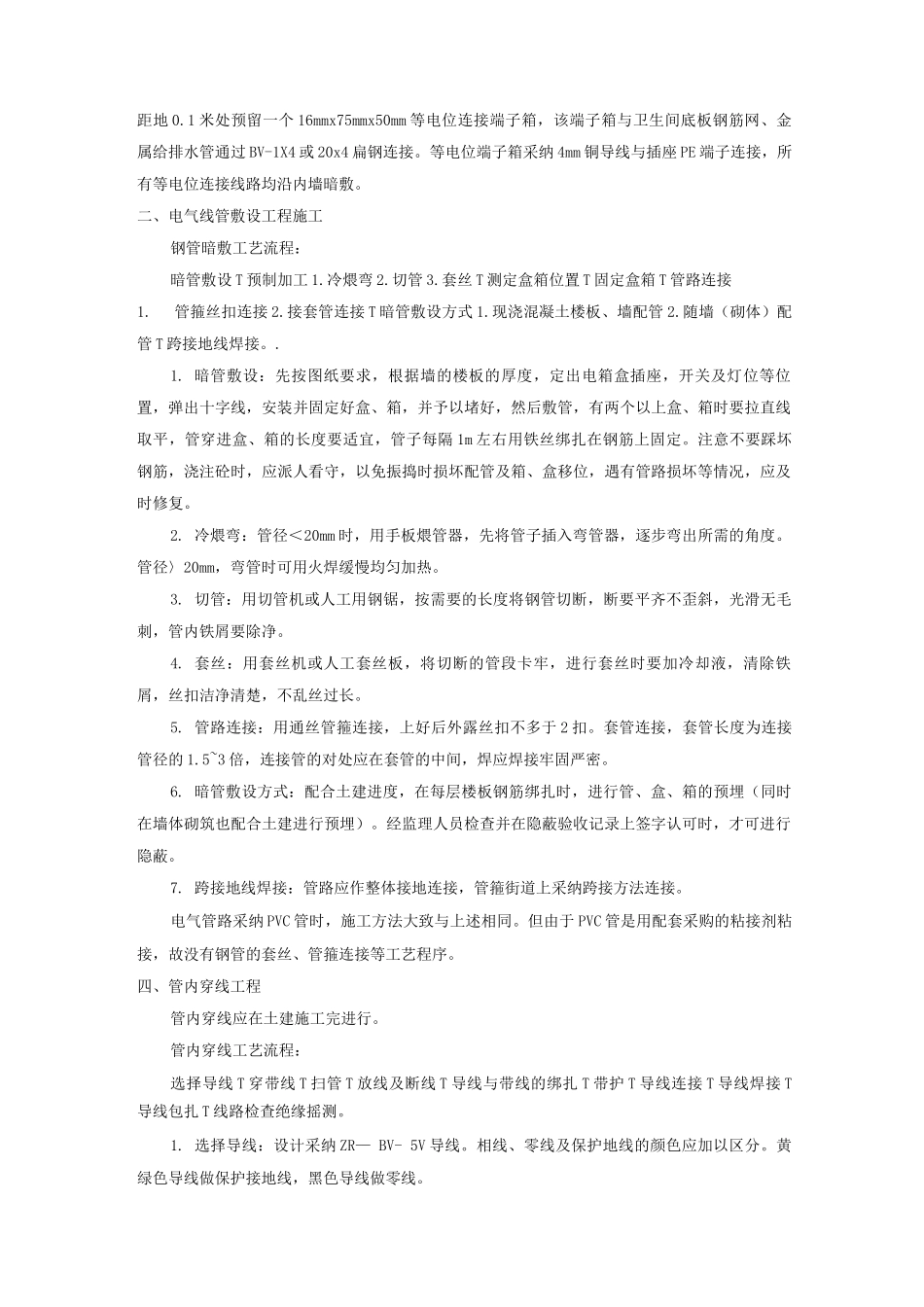

某综合大楼工程电气安装工程施工方案_第2页
2/6

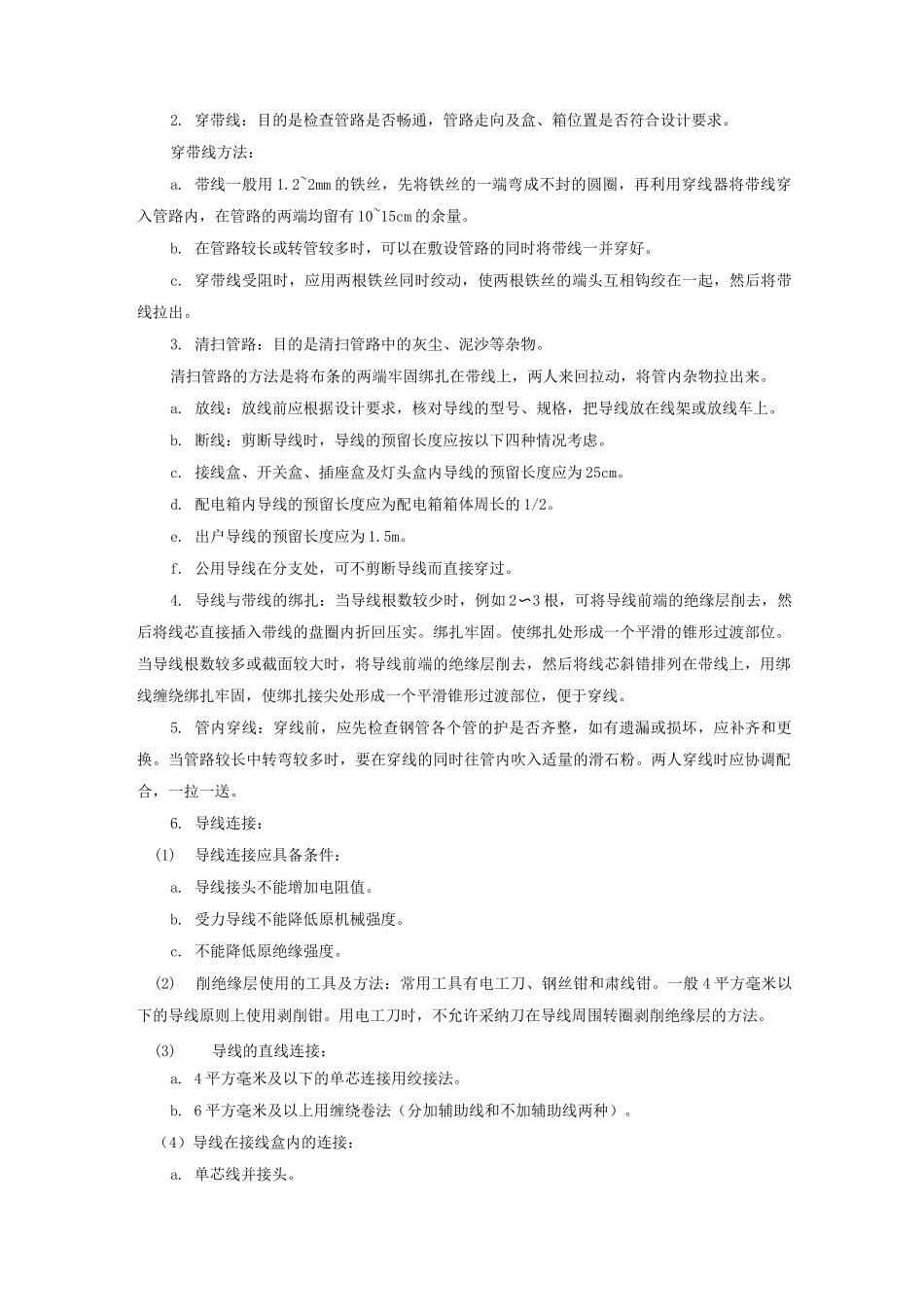

某综合大楼工程电气安装工程施工方案_第3页
3/6
某综合大楼工程电气安装工程施工方案一、防雷接地工程工艺流程:接地体一引下线暗敷一避雷网。1. 引下线:a. 利用建筑钢筋混凝土或剪力墙内主筋作引下线,钢筋自身上、下焊接成电气通路,上端与避雷网、中间与各层均压网、下端与地网焊成电气通路,形成笼式结构。b. 指定引下线在首层室外距地面 5 设置 1 x 60 x 6 钢板测试端子,作为测试接地电阻、等电位连接等使用,且要求加盖保护。c. 引下线暗敷:本楼以图标柱外侧两根主筋作引下线,配合土建进度从下至上焊接连通,以有色油漆作出标记,每层焊接一次,隐蔽验收一次,验收合格,监理人员签字认可,才能隐蔽,焊接采纳双面搭焊,焊接长度>6d,要打掉焊渣,无咬肉,夹渣及损坏钢筋等缺陷。2. 接闪器:a. 采纳巾 10 镀锌圆钢沿屋顶女儿墙、楼梯间及水箱间屋顶的四周敷设,通长焊接成闭合电气通路,组成不大于 10 米 x 10 米的网格状避雷带.b. 所有屋面上的给水管及消防水管等金属管道采纳金属管卡与就近的避雷带连成电气通路.c. 所有引上屋面的金属构架及设备的金属外壳与就近的避雷带可靠焊接。d. 避雷带支架采纳巾 10 镀锌圆钢,支架高度 1、预埋深度 1、水平间距 10、转角处 5。e. 避雷带与引下线等设施的焊接采纳双面焊焊接长度不少于 6D。3. 均压环:a. 高度 45m 以上每三层设均压环,沿外墙周边的窗框下水平敷设 25 x 4mm 镀锌扁铁一周作为均压环b. 建筑物外墙上金属门窗和各种金属管道与均压环连成电气通路。c. 均压环与引下线可靠焊接4. 接地网:a. 采纳联合接地体,电气设备保护接地、信息系统接地及变压器中性点等接地共用一组接地体。b. 利用建筑物基础、地梁、底板内的钢筋接地体,要求不大于 1Q,实测达不到要求时,应增加人工接地极。5. 等电位连结:a.每层楼板的钢筋网要求与柱内的引下线可靠焊接,在竖井与 PE 连接。b.所有卫生间底板钢筋均与其周围圈梁及防雷引下线可靠焊接。在每一卫生间洗手盆下距地 0.1 米处预留一个 16mmx75mmx50mm 等电位连接端子箱,该端子箱与卫生间底板钢筋网、金属给排水管通过 BV-1X4 或 20x4 扁钢连接。等电位端子箱采纳 4mm 铜导线与插座 PE 端子连接,所有等电位连接线路均沿内墙暗敷。二、电气线管敷设工程施工钢管暗敷工艺流程:暗管敷设 T 预制加工 1.冷煨弯 2.切管 3.套丝 T 测定盒箱位置 T 固定盒箱 T 管路连接1.管箍丝扣连接 2.接套管连接 T 暗管敷设方式 1....
