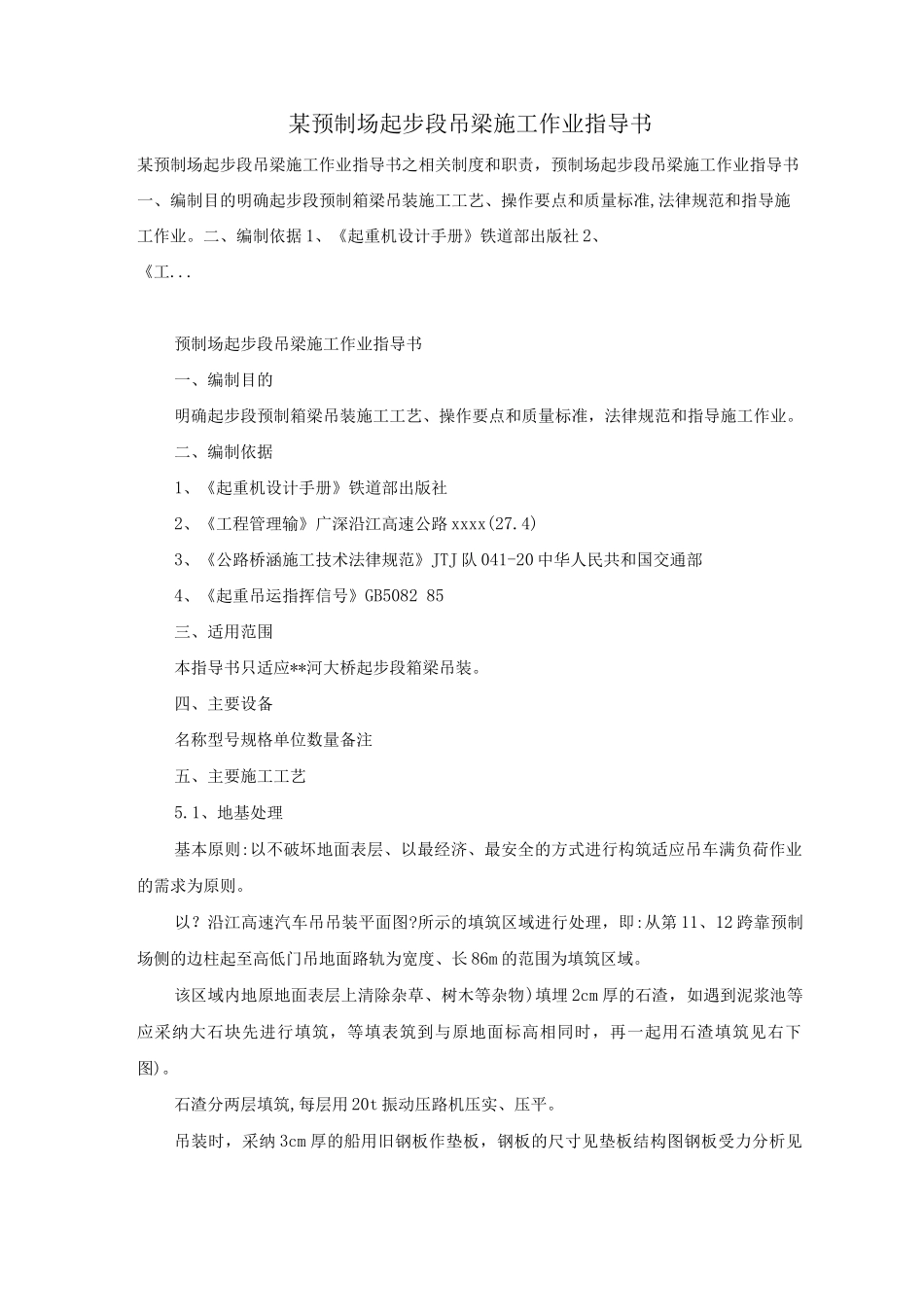

某预制场起步段吊梁施工作业指导书

某预制场起步段吊梁施工作业指导书某预制场起步段吊梁施工作业指导书之相关制度和职责，预制场起步段吊梁施工作业指导书一、编制目的明确起步段预制箱梁吊装施工工艺、操作要点和质量标准,法律规范和指导施工作业。二、编制依据 1、《起重机设计手册》铁道部出版社 2、《工...预制场起步段吊梁施工作业指导书一、编制目的明确起步段预制箱梁吊装施工工艺、操作要点和质量标准，法律规范和指导施工作业。二、编制依据1、《起重机设计手册》铁道部出版社2、《工程管理输》广深沿江高速公路 xxxx(27.4)3、《公路桥涵施工技术法律规范》JTJ 队 041-20 中华人民共和国交通部4、《起重吊运指挥信号》GB5082 85三、适用范围本指导书只适应**河大桥起步段箱梁吊装。四、主要设备名称型号规格单位数量备注五、主要施工工艺5.1、地基处理基本原则:以不破坏地面表层、以最经济、最安全的方式进行构筑适应吊车满负荷作业的需求为原则。以？沿江高速汽车吊吊装平面图?所示的填筑区域进行处理，即:从第 11、12 跨靠预制场侧的边柱起至高低门吊地面路轨为宽度、长 86m 的范围为填筑区域。该区域内地原地面表层上清除杂草、树木等杂物)填埋 2cm 厚的石渣，如遇到泥浆池等应采纳大石块先进行填筑，等填表筑到与原地面标高相同时，再一起用石渣填筑见右下图)。石渣分两层填筑,每层用 20t 振动压路机压实、压平。吊装时，采纳 3cm 厚的船用旧钢板作垫板，钢板的尺寸见垫板结构图钢板受力分析见《吊机支腿垫板受力分析计算书》）钢板应布置在距便道边 150cm 的路面上。铺设时,应以路面靠桥边边为基线,以 150cm为距离进行铺设靠桥边的钢板，再以吊车两支腿伸出的最大距离铺设另一块钢板两支腿距离与两钢板中心线重合）。然后以这两面块钢板为基准，按吊车前后支腿距铺设另两块钢板。特别注意:吊车的四个支腿必须在四块钢板的中心位置。在钢板上还需要放置四个（每台吊车）用 20cmX20cm 枕木做成的木垫块（80cmX80cm放在吊车的四个支腿下 5 以防打滑。5.2 箱梁提升两台汽车吊分别摆放在各两跨的端头，汽车吊尽量靠立柱，头向两端，使两台汽车吊之间的空间恰好满足运梁车摆放预制梁的位置需要。运梁汽车在梁场通过龙门吊装梁，装梁后分别将梁运至该两跨边置于两台汽车吊之间见《沿江高速汽车吊吊装平面图》）汽车吊将预制梁直接提升放置于盖梁面的滑移车上。将梁托先安放在滑移车上，置梁后与梁一起滑移。箱梁由 50t+50t 龙门吊从存梁区运至路...
