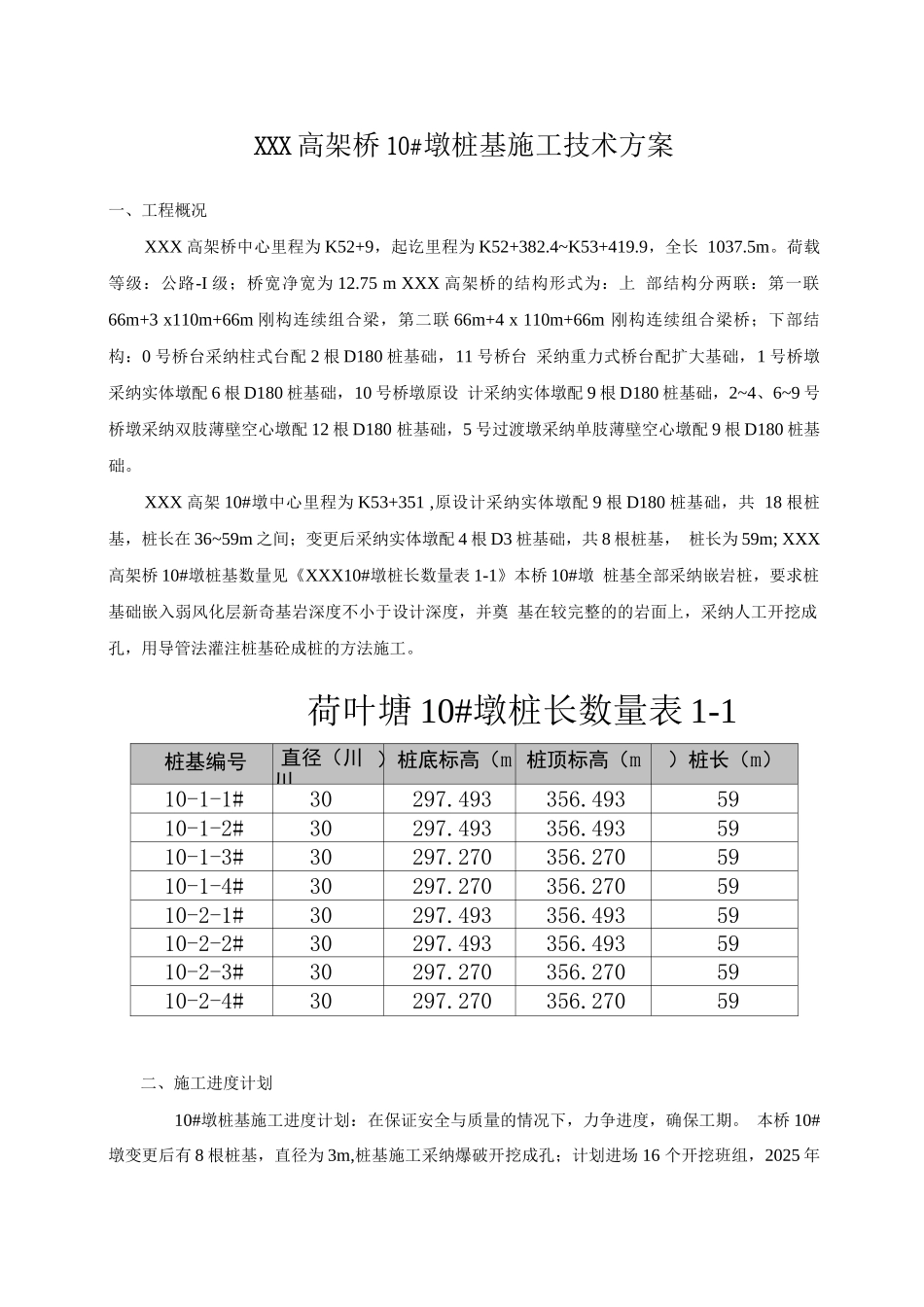

某高速公路高架桥桥墩桩基施工技术方案

XXX 高架桥 10#墩桩基施工技术方案一、工程概况XXX 高架桥中心里程为 K52+9，起讫里程为 K52+382.4~K53+419.9，全长 1037.5m。荷载等级：公路-I 级；桥宽净宽为 12.75 m XXX 高架桥的结构形式为：上 部结构分两联：第一联66m+3 x110m+66m 刚构连续组合梁，第二联 66m+4 x 110m+66m 刚构连续组合梁桥；下部结构：0 号桥台采纳柱式台配 2 根 D180 桩基础，11 号桥台 采纳重力式桥台配扩大基础，1 号桥墩采纳实体墩配 6 根 D180 桩基础，10 号桥墩原设 计采纳实体墩配 9 根 D180 桩基础，2~4、6~9 号桥墩采纳双肢薄壁空心墩配 12 根 D180 桩基础，5 号过渡墩采纳单肢薄壁空心墩配 9 根 D180 桩基础。XXX 高架 10#墩中心里程为 K53+351 ,原设计采纳实体墩配 9 根 D180 桩基础，共 18 根桩基，桩长在 36~59m 之间；变更后采纳实体墩配 4 根 D3 桩基础，共 8 根桩基， 桩长为 59m; XXX高架桥 10#墩桩基数量见《XXX10#墩桩长数量表 1-1》本桥 10#墩 桩基全部采纳嵌岩桩，要求桩基础嵌入弱风化层新奇基岩深度不小于设计深度，并奠 基在较完整的的岩面上，采纳人工开挖成孔，用导管法灌注桩基砼成桩的方法施工。荷叶塘 10#墩桩长数量表 1-1桩基编号直径（川川）桩底标高（m 桩顶标高（m）桩长（m）10-1-1#30297.493356.4935910-1-2#30297.493356.4935910-1-3#30297.270356.2705910-1-4#30297.270356.2705910-2-1#30297.493356.4935910-2-2#30297.493356.4935910-2-3#30297.270356.2705910-2-4#30297.270356.27059二、施工进度计划10#墩桩基施工进度计划：在保证安全与质量的情况下，力争进度，确保工期。 本桥 10#墩变更后有 8 根桩基，直径为 3m,桩基施工采纳爆破开挖成孔；计划进场 16 个开挖班组，2025 年5 月 1 日~6 月 30 日人工爆破开挖出施工平台，平台标高为承台 底标高。7 月 1 日集中力量施工左幅、右幅桩基，8 根桩同时施工，10-1-、10-1-、10-2-2 10-2-4 先行开挖 10m 后，10-1-2 10-1-4 10-2-1 10-2-3 后续跟进，力争在 11 月 31 日 10#墩桩基施工完成。施工计划工期 184 天，起止时间为 2025 年 5 月 1 日〜2025 年 11 月 31 日。具体进度计划安排详见以下《XXX 高架桥 10#墩桩基工程施工进度计划横 道图 2-1》荷叶塘高架桥 10#墩桩基进度计划横道图^LTJ01 合同段序号主要工程项目2 0 10 年5.1 61d 6.3...
