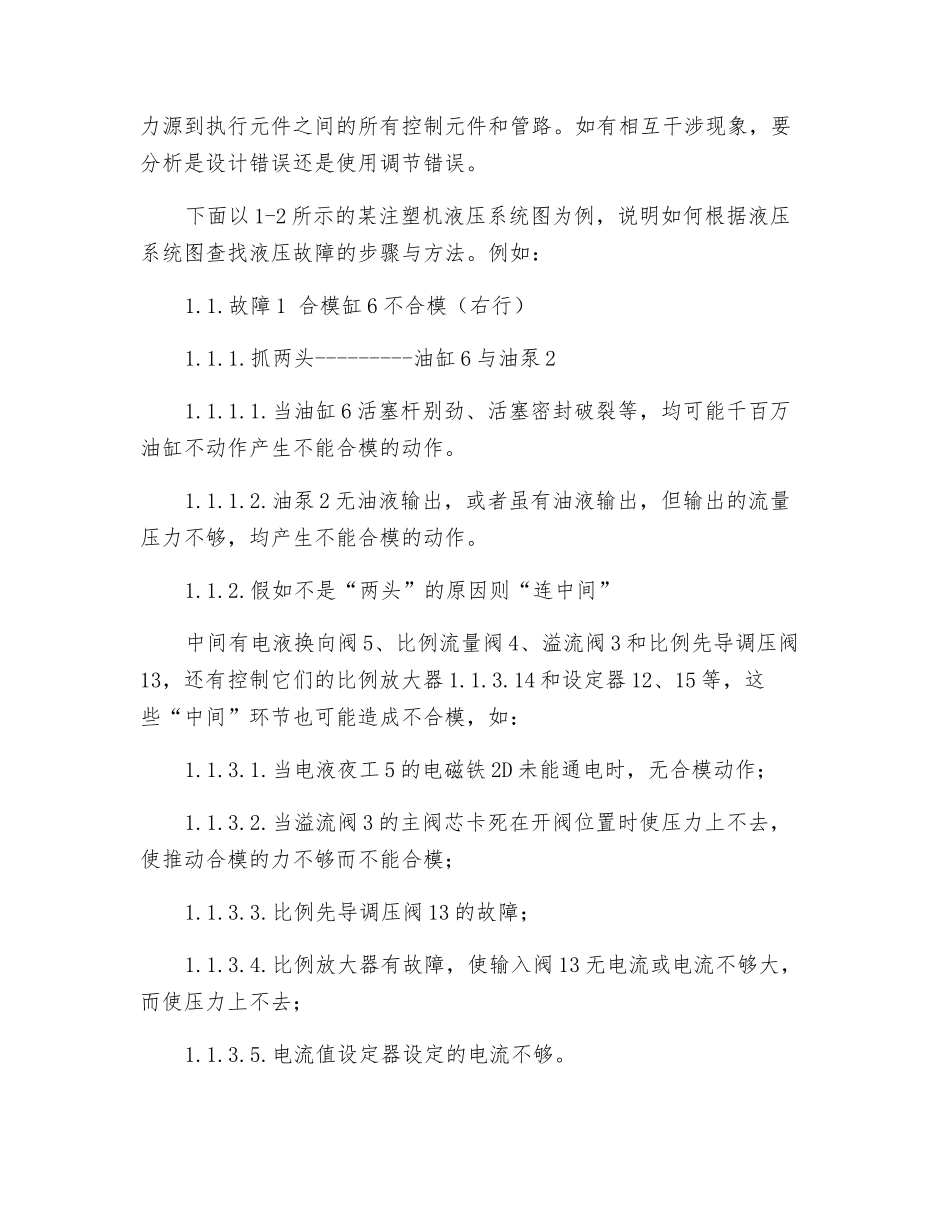

查找塑料机械液压故障的几种方法在塑料机械液压系统中，也像其他液压设备一样，必定会出现故障，出了故障必须尽快查明故障原因，予以排除。下面介绍几种查找塑料液压设备故障原因和故障出处的方法，供初级液压技术人员参考。 在塑料机械液压系统中，必定会出现故障，出了故障必须尽快查明故障原因，予以排除。由于故障现象与故障原因（来源）之间存在着交错与重叠的复杂现象：一个故障源可能引起多种症状，一个故障症状可能也是多种原因产生，因而往往导致液压系统故障的影响因素、作用机理及表现形式的复杂多样性，有时无法用常规逻辑来解析。假如从事故障的专业人员有关专业知识的根底不扎实，信息量不足，经验欠缺加上检验手段欠缺，各种假象及误差的干扰，使故障分析变得困难。根据液压系统图查找液压故障塑料机械（注塑机）液压系统常列在注塑机的使用说明书本上，它是用标准化的各种图形符号表示该液压设备工作原理的一张简图，它表示该液压系统各执行元件能实现的动作循环及控制方式，一般还配有电磁铁动作循环表、工作循环图以及行程开关作用说明。例如液压元件的图形符号，液压系统中有采纳结构示意图的，有采纳职能符号的，无论何种图均要熟悉。在注塑机的液压系统中，注射缸、和模缸往往多采纳结构示意图，而其他元件多采纳职能符号图。在用液压系统图分析查找故障时，具体方法为“抓两头”——即抓动力源（油泵）和执行元件（油缸），然后是“连中间”，即从动力源到执行元件之间的所有控制元件和管路。如有相互干涉现象，要分析是设计错误还是使用调节错误。下面以 1-2 所示的某注塑机液压系统图为例，说明如何根据液压系统图查找液压故障的步骤与方法。例如：1.1.故障 1 合模缸 6 不合模（右行）1.1.1.抓两头---------油缸 6 与油泵 21.1.1.1.当油缸 6 活塞杆别劲、活塞密封破裂等，均可能千百万油缸不动作产生不能合模的动作。1.1.1.2.油泵 2 无油液输出，或者虽有油液输出，但输出的流量压力不够，均产生不能合模的动作。1.1.2.假如不是“两头”的原因则“连中间”中间有电液换向阀 5、比例流量阀 4、溢流阀 3 和比例先导调压阀13，还有控制它们的比例放大器 1.1.3.14 和设定器 12、15 等，这些“中间”环节也可能造成不合模，如：1.1.3.1.当电液夜工 5 的电磁铁 2D 未能通电时，无合模动作；1.1.3.2.当溢流阀 3 的主阀芯卡死在开阀位置时使压力上不去，使推动合模的力不够而不能合模；1.1.3.3.比例先...
