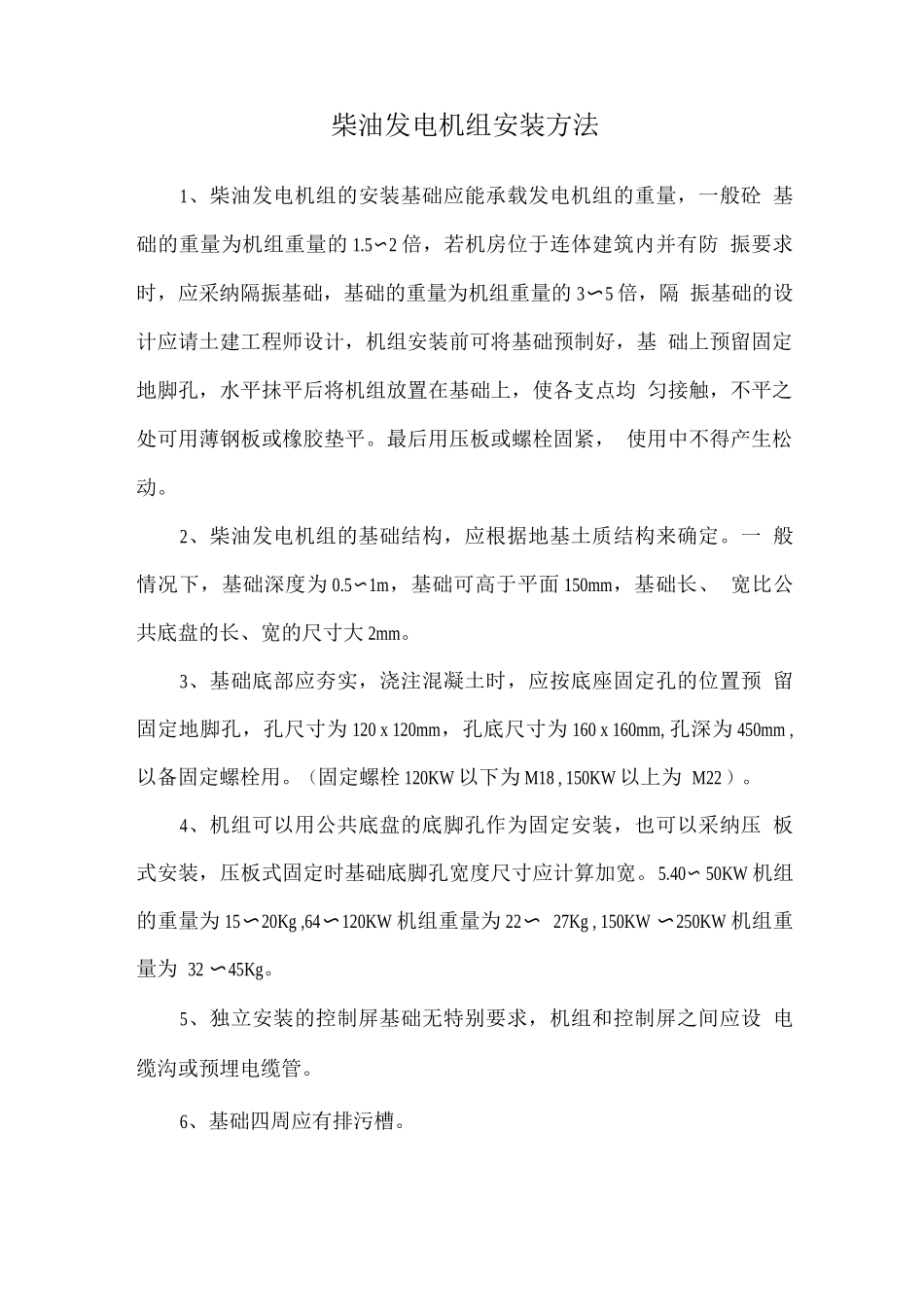

柴油发电机组安装方法_第1页
1/2

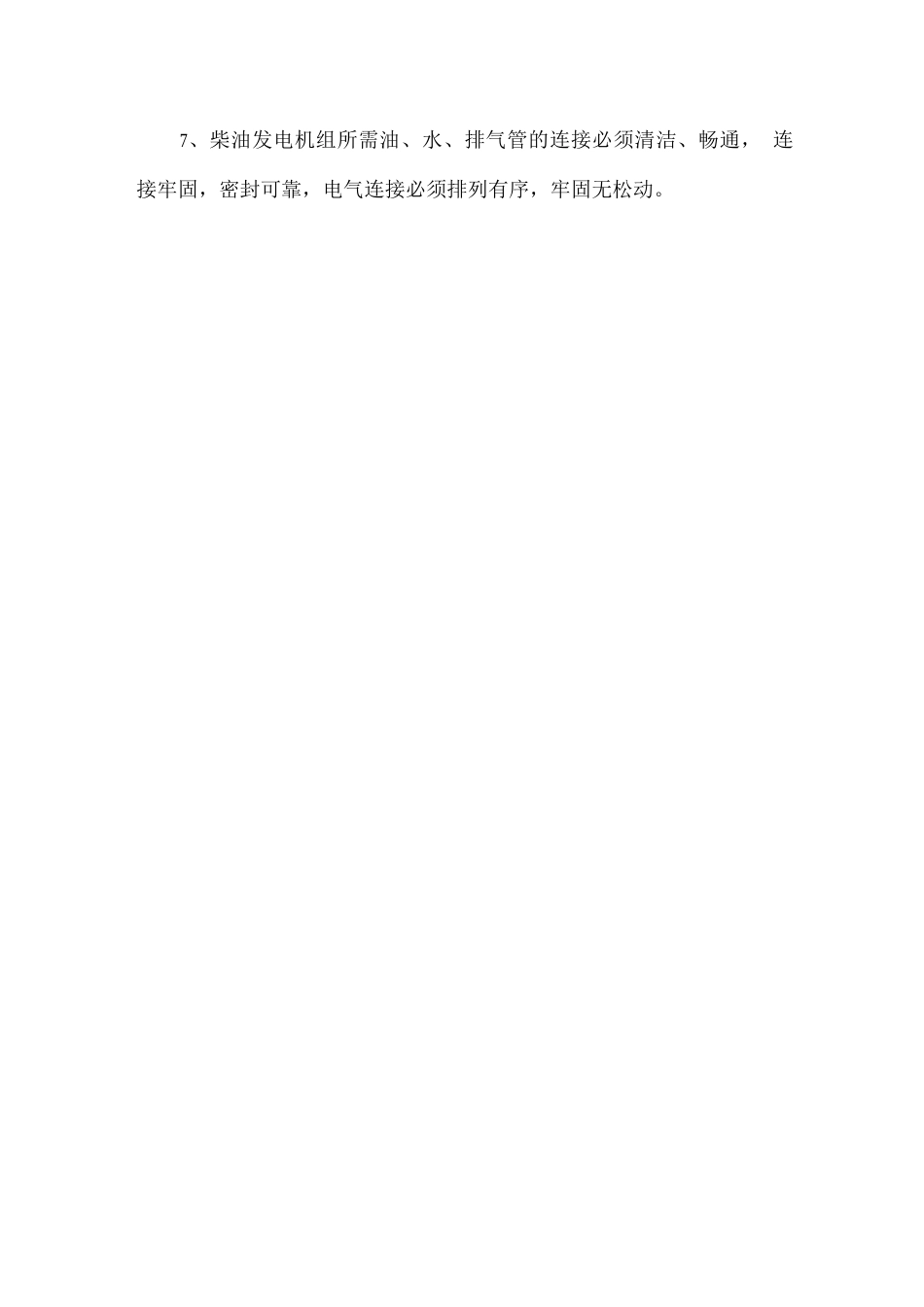

柴油发电机组安装方法_第2页
2/2
柴油发电机组安装方法1、柴油发电机组的安装基础应能承载发电机组的重量,一般砼 基础的重量为机组重量的 1.5〜2 倍,若机房位于连体建筑内并有防 振要求时,应采纳隔振基础,基础的重量为机组重量的 3〜5 倍,隔 振基础的设计应请土建工程师设计,机组安装前可将基础预制好,基 础上预留固定地脚孔,水平抹平后将机组放置在基础上,使各支点均 匀接触,不平之处可用薄钢板或橡胶垫平。最后用压板或螺栓固紧, 使用中不得产生松动。2、柴油发电机组的基础结构,应根据地基土质结构来确定。一 般情况下,基础深度为 0.5〜1m,基础可高于平面 150mm,基础长、 宽比公共底盘的长、宽的尺寸大 2mm。3、基础底部应夯实,浇注混凝土时,应按底座固定孔的位置预 留固定地脚孔,孔尺寸为 120 x 120mm,孔底尺寸为 160 x 160mm, 孔深为 450mm ,以备固定螺栓用。(固定螺栓 120KW 以下为 M18 , 150KW 以上为 M22 )。4、机组可以用公共底盘的底脚孔作为固定安装,也可以采纳压 板式安装,压板式固定时基础底脚孔宽度尺寸应计算加宽。5.40〜 50KW 机组的重量为 15〜20Kg ,64〜120KW 机组重量为 22 〜 27Kg , 150KW 〜250KW 机组重量为 32 〜45Kg。5、独立安装的控制屏基础无特别要求,机组和控制屏之间应设 电缆沟或预埋电缆管。6、基础四周应有排污槽。7、柴油发电机组所需油、水、排气管的连接必须清洁、畅通, 连接牢固,密封可靠,电气连接必须排列有序,牢固无松动。
