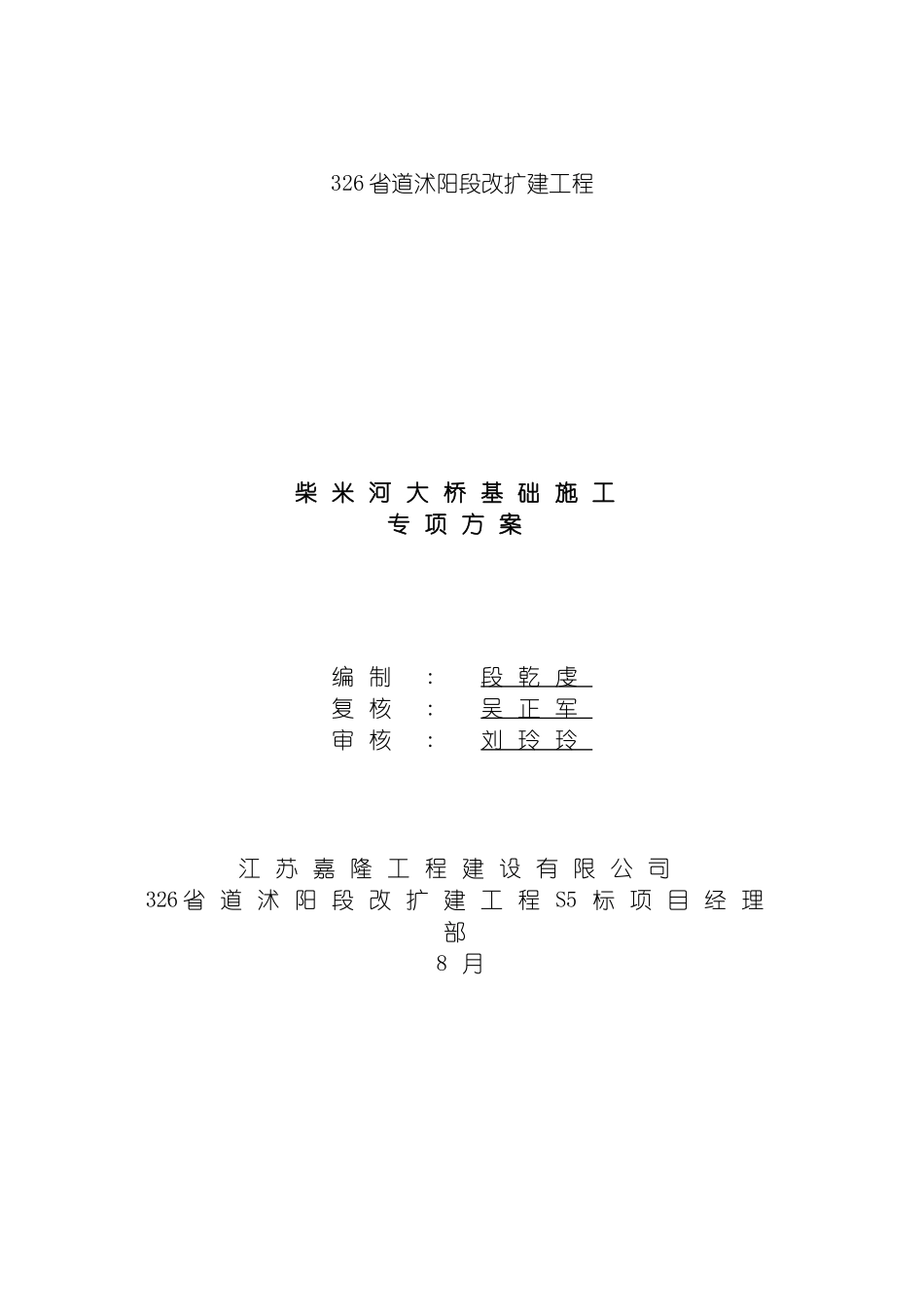

柴米河大桥基础施工专项方案326 省道沭阳段改扩建工程柴 米 河 大 桥 基 础 施 工专 项 方 案编 制: 段 乾 虔复 核: 吴 正 军审 核: 刘 玲 玲江 苏 嘉 隆 工 程 建 设 有 限 公 司326 省 道 沭 阳 段 改 扩 建 工 程 S5 标 项 目 经 理部 8 月326 省 道 沭 阳 段 改 扩 建 工 程 S5 标柴 米 河 大 桥 基 础 施 工 专 项 方 案一 、 工 程 概 况S5 标 起 自 京 沪 高 速 公 路 东 侧 附 近, 向 西 依 次 跨 越 京 沪 高 速 公 路 、 柴 南 河 、 柴 米 河 以 及 老 沭 河 , 之 后 下 穿 新 长 铁路 至 324 省 道 结 束 , 桩 号 范 围 k27 ＋ 400 ～ k34＋ 635.829, 全 长 7.236km 。柴 米 河 大 桥 主 桥 采 纳 ( 42+70+42) m 三 跨变 高 度 预 应 力 混 凝 土 连 续 箱 梁 结 构 , 引桥 采 纳 预 应 力 混 凝 土 空 心 板 梁 结 构 。 路线 前 进 方 向 与 柴 米 河 航 道 中 心 方 向 成107o, 主 桥 、 引 桥 基 础 均 错 墩 布 置 , 错墩间距为4m。左右幅桥跨布置同为: 5×20+( 42+70+42) +4×20m, 桥 梁 全 长 340.34m, 其中左幅桩号范围: k29 ＋926.88 ～k30 ＋267.12, 右 幅 桩 号 范 围 : k29 ＋ 922.88 ～ k30 ＋263.12 。柴 米 河 大 桥 桥 台 基 础 分 别 为 6 根 直 径120cm钻 孔 灌 注 桩 接 承 台 , 具 体 布 置 见 下图 : 桥 台 基 础 布 置 图引 桥 1#-4#、 9#-11# 墩 为 直 径 150cm钻 孔灌 注 桩 , 每 墩 单 排 2 根 , 其 中 1# 、 2# 、 10# 、 11# 墩 设 桩 顶 系 梁 , 系 梁 为 矩 形 宽1m, 高 1.2m, 9# 、 12# 为 过 渡 墩 , 基 础 为 直径150cm钻孔灌注桩, 每墩双排2 根, 6# 、 7# 主 墩 基 础 分 别 为 6 根 直 径 150cm钻孔 灌 注 桩 接 承 台 , 每 墩 顺 桥 向 两 排 共 6根 , 具 体 布 置 见 下 图 。主 墩 桩 位 布 置 图 ( 单 位 : cm) 全 桥 基 础 工 程 数 量 如 下 : 钻 孔 桩 工 程 量 数 量 表 ( 双 幅 ) 墩号桩顶标高(m)桩底标高(m)桩长(m)桩径(m)根数总方量(m3...
