标志标线施工作业指导书

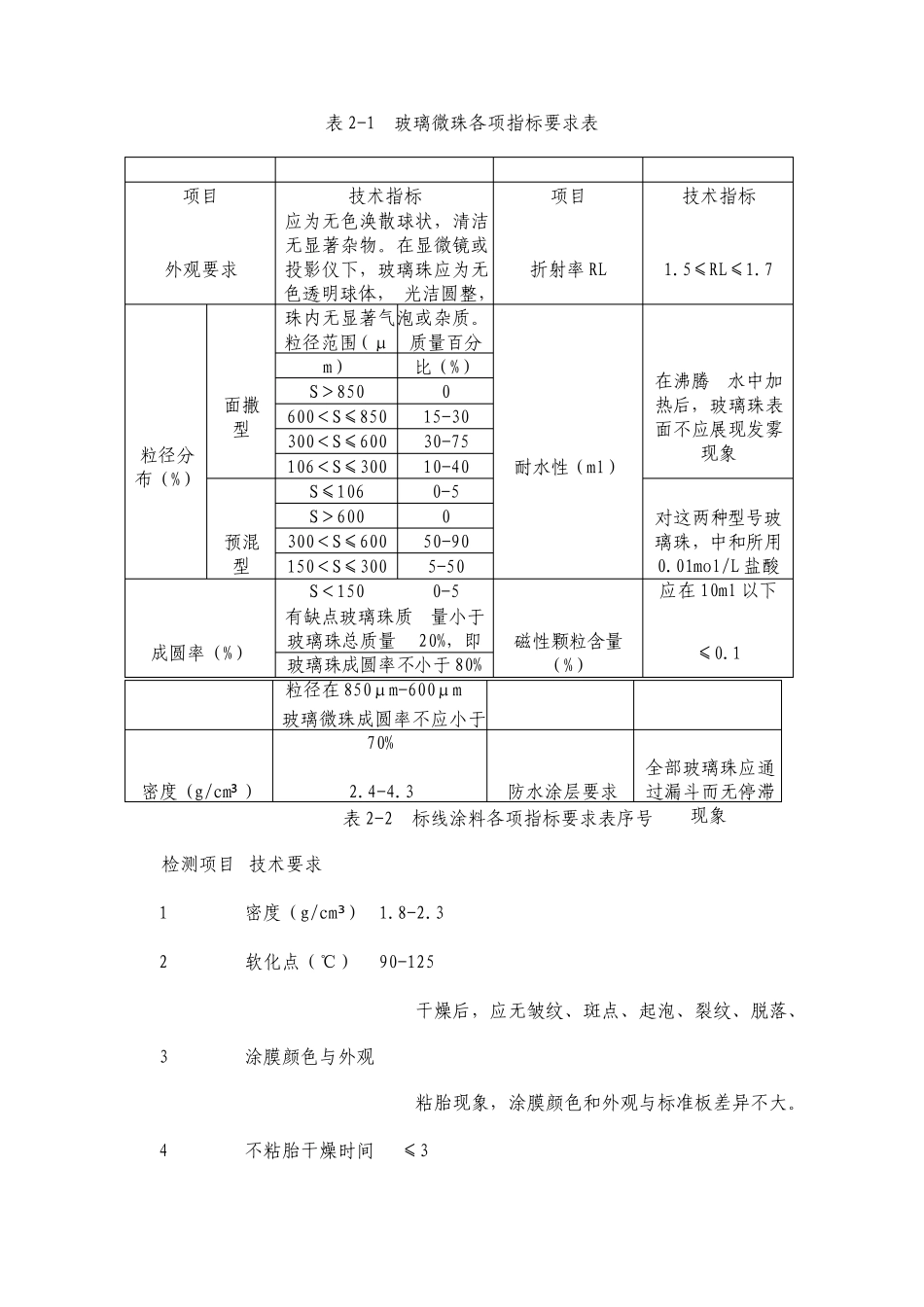

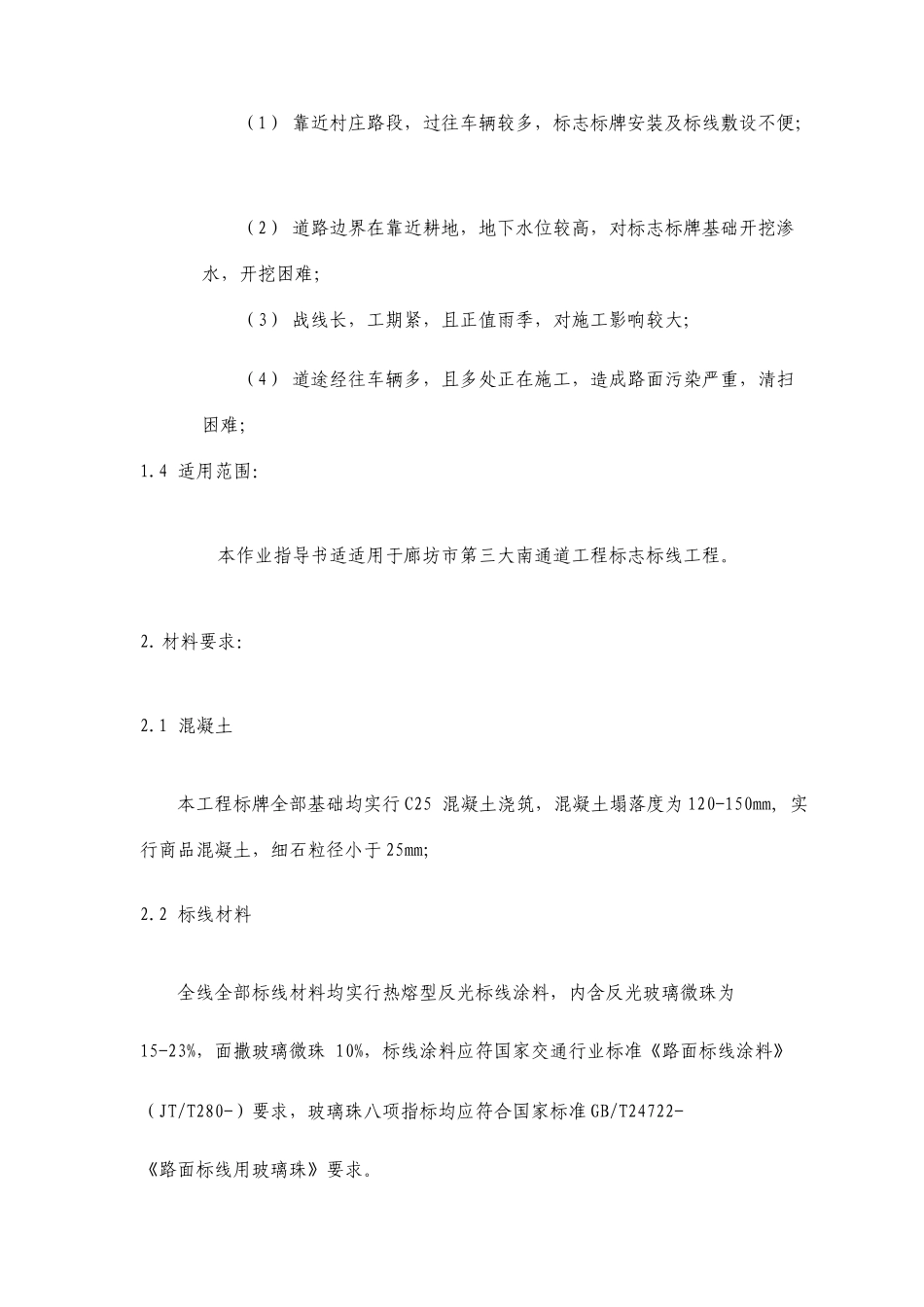

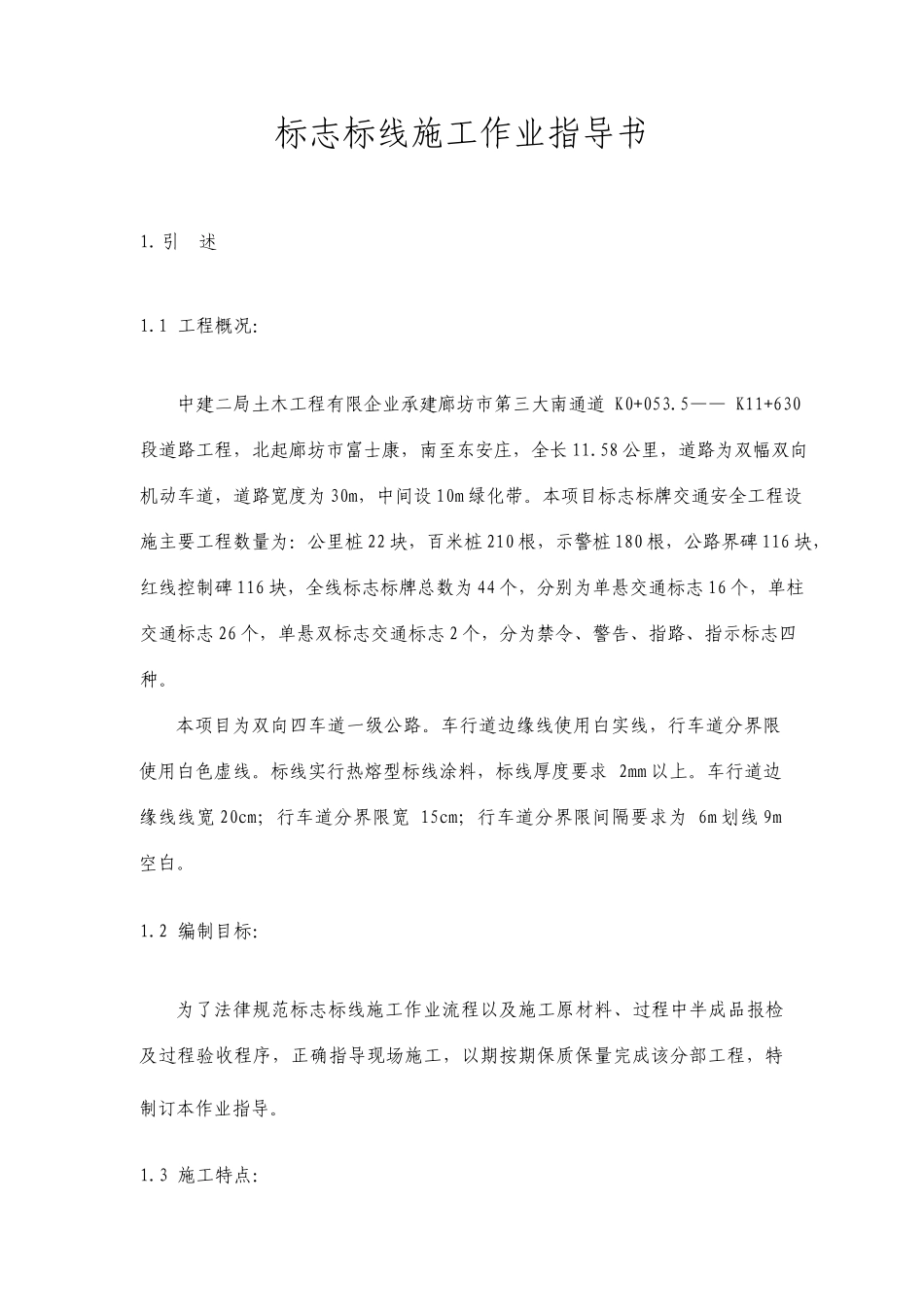

标志标线施工作业指导书 1. 引 述 1.1 工程概况： 中建二局土木工程有限企业承建廊坊市第三大南通道 K0+053.5—— K11+630段道路工程，北起廊坊市富士康，南至东安庄，全长 11.58 公里，道路为双幅双向机动车道，道路宽度为 30m，中间设 10m 绿化带。本项目标志标牌交通安全工程设施主要工程数量为：公里桩 22 块，百米桩 210 根，示警桩 180 根，公路界碑 116 块，红线控制碑 116 块，全线标志标牌总数为 44 个，分别为单悬交通标志 16 个，单柱交通标志 26 个，单悬双标志交通标志 2 个，分为禁令、警告、指路、指示标志四种。 本项目为双向四车道一级公路。车行道边缘线使用白实线，行车道分界限使用白色虚线。标线实行热熔型标线涂料，标线厚度要求 2mm 以上。车行道边缘线线宽 20cm；行车道分界限宽 15cm；行车道分界限间隔要求为 6m 划线 9m空白。 1.2 编制目标： 为了法律规范标志标线施工作业流程以及施工原材料、过程中半成品报检及过程验收程序，正确指导现场施工，以期按期保质保量完成该分部工程，特制订本作业指导。 1.3 施工特点： （1） 靠近村庄路段，过往车辆较多，标志标牌安装及标线敷设不便； （2） 道路边界在靠近耕地，地下水位较高，对标志标牌基础开挖渗水，开挖困难； （3） 战线长，工期紧，且正值雨季，对施工影响较大； （4） 道途经往车辆多，且多处正在施工，造成路面污染严重，清扫困难； 1.4 适用范围： 本作业指导书适适用于廊坊市第三大南通道工程标志标线工程。 2. 材料要求： 2.1 混凝土 本工程标牌全部基础均实行 C25 混凝土浇筑，混凝土塌落度为 120-150mm, 实行商品混凝土，细石粒径小于 25mm； 2.2 标线材料 全线全部标线材料均实行热熔型反光标线涂料，内含反光玻璃微珠为15-23%，面撒玻璃微珠 10%，标线涂料应符国家交通行业标准《路面标线涂料》（JT/T280-）要求，玻璃珠八项指标均应符合国家标准 GB/T24722-《路面标线用玻璃珠》要求。 表 2-1 玻璃微珠各项指标要求表 表 2-2 标线涂料各项指标要求表序号 检测项目 技术要求 1密度（g/cm³） 1.8-2.3 2软化点（℃） 90-125 干燥后，应无皱纹、斑点、起泡、裂纹、脱落、3涂膜颜色与外观 粘胎现象，涂膜颜色和外观与标准板差异不大。 4不粘胎干燥时间 ≤3 项目 技术指标 项目 技术指标 外观要求 应为无色涣散球状，清洁无显著杂物。在显微镜或投影仪下，...
