栈桥专项吊装措施

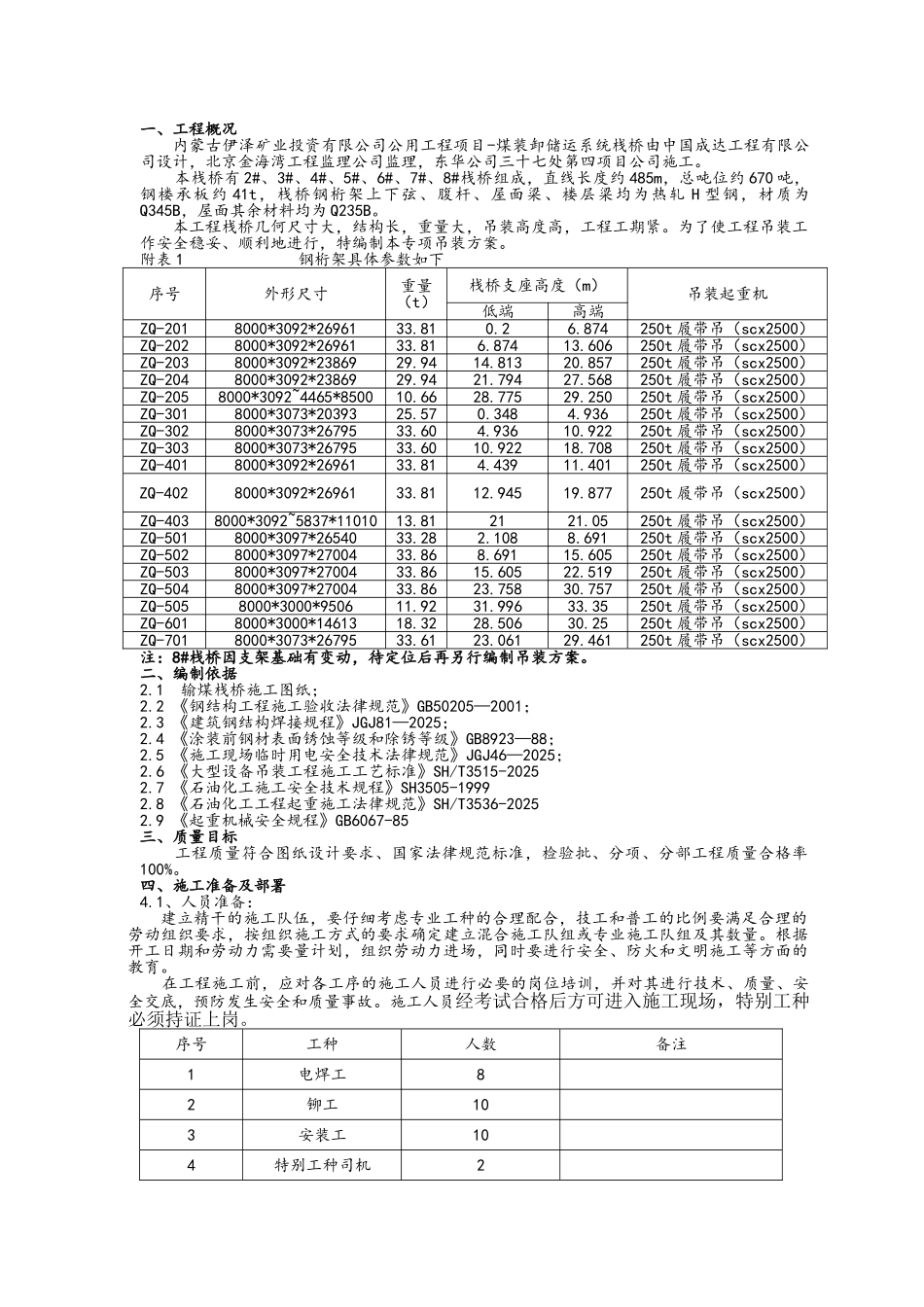

一、工程概况内蒙古伊泽矿业投资有限公司公用工程项目-煤装卸储运系统栈桥由中国成达工程有限公司设计，北京金海湾工程监理公司监理，东华公司三十七处第四项目公司施工。 本栈桥有 2#、3#、4#、5#、6#、7#、8#栈桥组成，直线长度约 485m，总吨位约 670 吨，钢楼承板约 41t，栈桥钢桁架上下弦、腹杆、屋面梁、楼层梁均为热轧 H 型钢，材质为Q345B，屋面其余材料均为 Q235B。本工程栈桥几何尺寸大，结构长，重量大，吊装高度高，工程工期紧。为了使工程吊装工作安全稳妥、顺利地进行，特编制本专项吊装方案。附表 1 钢桁架具体参数如下序号外形尺寸重量（t）栈桥支座高度（m）吊装起重机低端高端ZQ-2018000*3092*2696133.810.26.874250t 履带吊（scx2500）ZQ-2028000*3092*2696133.816.87413.606250t 履带吊（scx2500）ZQ-2038000*3092*2386929.9414.81320.857250t 履带吊（scx2500）ZQ-2048000*3092*2386929.9421.79427.568250t 履带吊（scx2500）ZQ-2058000*3092~4465*850010.6628.77529.250250t 履带吊（scx2500）ZQ-3018000*3073*2039325.570.3484.936250t 履带吊（scx2500）ZQ-3028000*3073*2679533.604.93610.922250t 履带吊（scx2500）ZQ-3038000*3073*2679533.6010.92218.708250t 履带吊（scx2500）ZQ-4018000*3092*2696133.814.43911.401250t 履带吊（scx2500） ZQ-4028000*3092*2696133.8112.94519.877250t 履带吊（scx2500）ZQ-4038000*3092~5837*1101013.812121.05250t 履带吊（scx2500）ZQ-5018000*3097*2654033.282.1088.691250t 履带吊（scx2500）ZQ-5028000*3097*2700433.868.69115.605250t 履带吊（scx2500）ZQ-5038000*3097*2700433.8615.60522.519250t 履带吊（scx2500）ZQ-5048000*3097*2700433.8623.75830.757250t 履带吊（scx2500）ZQ-5058000*3000*950611.9231.99633.35250t 履带吊（scx2500）ZQ-6018000*3000*1461318.3228.50630.25250t 履带吊（scx2500）ZQ-7018000*3073*2679533.6123.06129.461250t 履带吊（scx2500）注：8#栈桥因支架基础有变动，待定位后再另行编制吊装方案。二、编制依据2.1 输煤栈桥施工图纸；2.2 《钢结构工程施工验收法律规范》GB50205—2001；2.3 《建筑钢结构焊接规程》JGJ81—2025；2.4 《涂装前钢材表面锈蚀等级和除锈等级》GB8923—88；2.5 《施工现场临时用电安全技术法律规范》JGJ46—2025；2.6 《大型设备吊装工程施工工艺标准》SH/T3515-20252.7 《...
