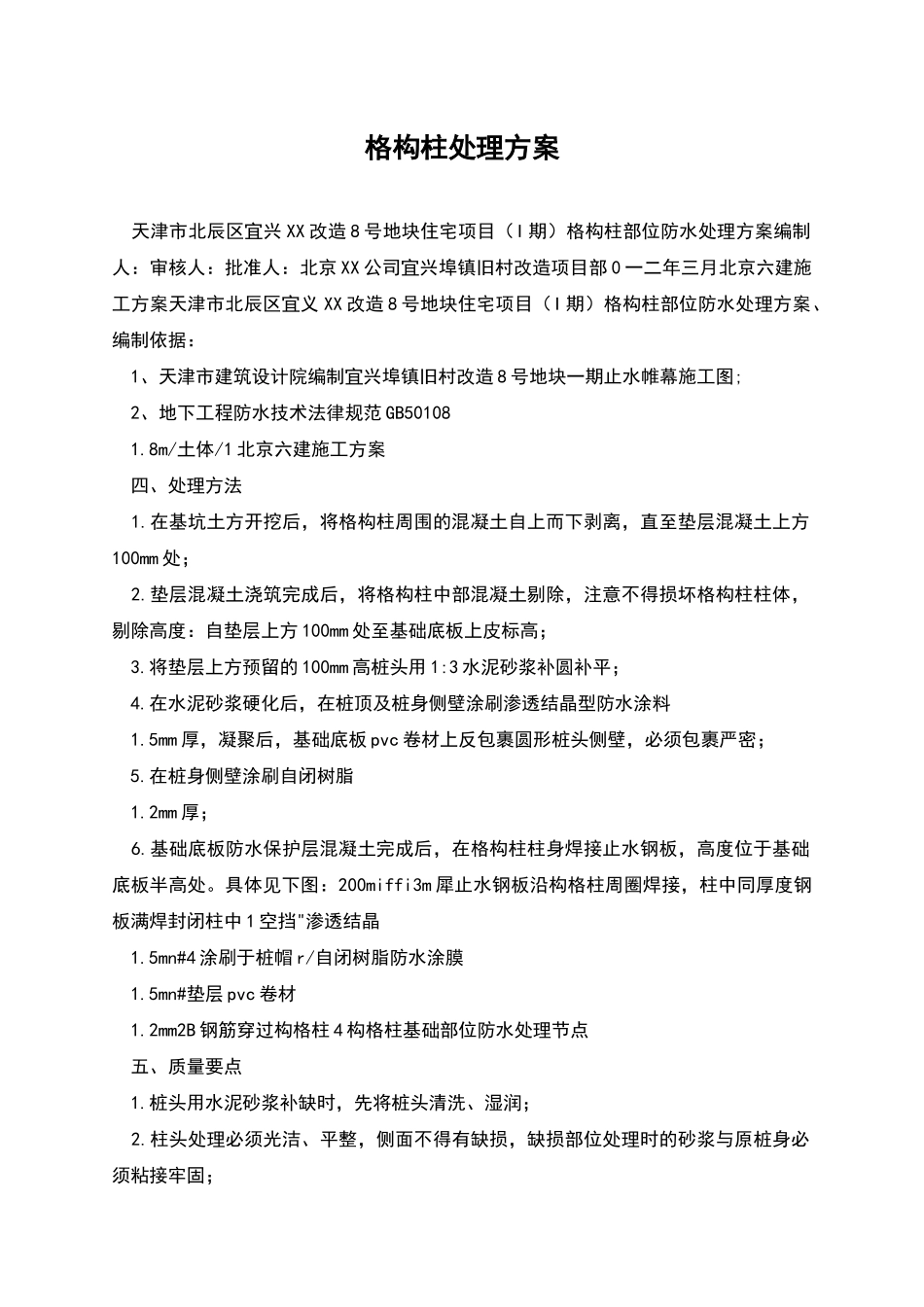

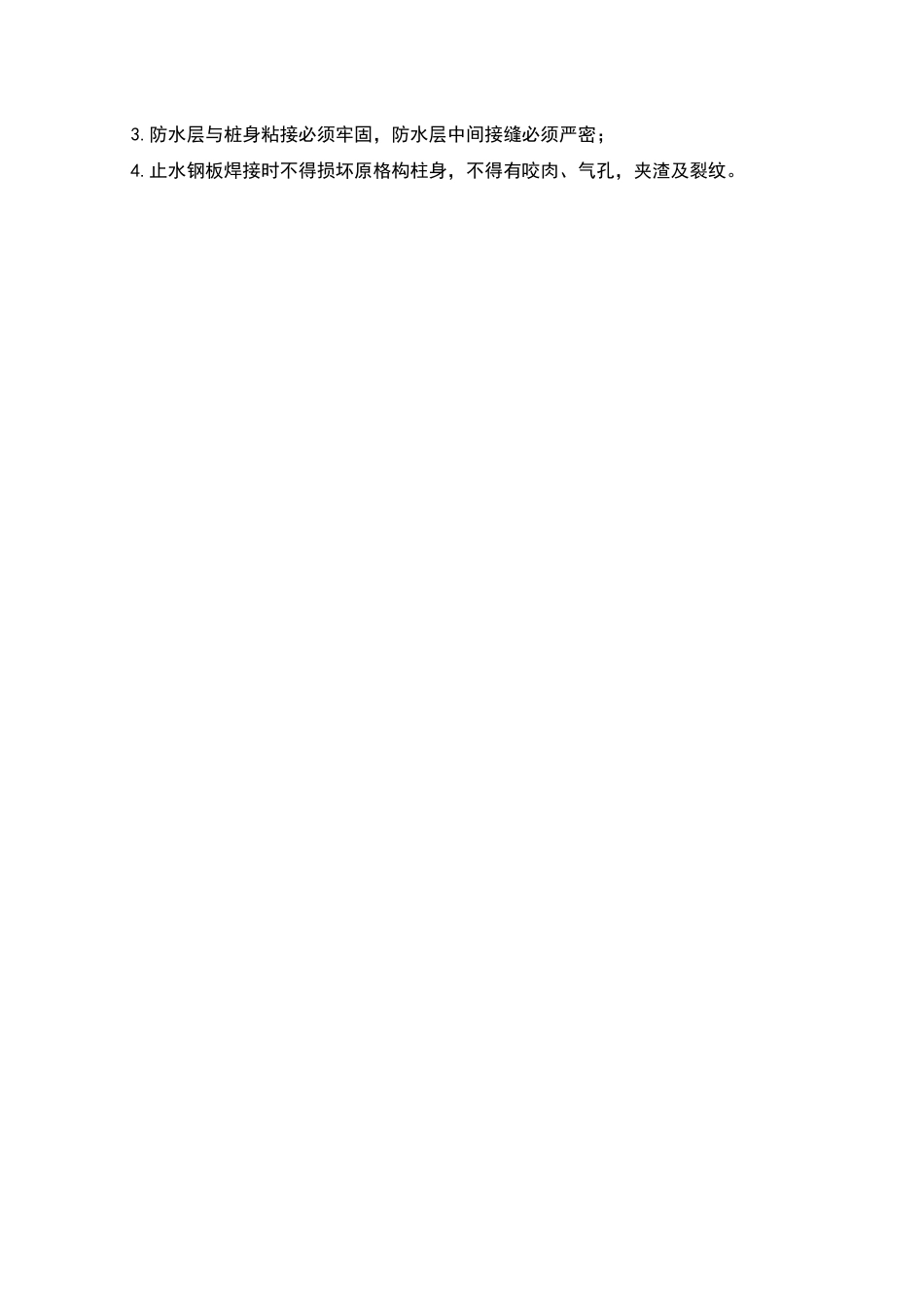

格构柱处理方案 天津市北辰区宜兴 XX 改造 8 号地块住宅项目（I 期）格构柱部位防水处理方案编制人：审核人：批准人：北京 XX 公司宜兴埠镇旧村改造项目部 0 一二年三月北京六建施工方案天津市北辰区宜义 XX 改造 8 号地块住宅项目（I 期）格构柱部位防水处理方案、编制依据： 1、天津市建筑设计院编制宜兴埠镇旧村改造 8 号地块一期止水帷幕施工图; 2、地下工程防水技术法律规范 GB50108 1.8m/土体/1 北京六建施工方案 四、处理方法 1.在基坑土方开挖后，将格构柱周围的混凝土自上而下剥离，直至垫层混凝土上方100mm 处； 2.垫层混凝土浇筑完成后，将格构柱中部混凝土剔除，注意不得损坏格构柱柱体，剔除高度：自垫层上方 100mm 处至基础底板上皮标高； 3.将垫层上方预留的 100mm 高桩头用 1:3 水泥砂浆补圆补平； 4.在水泥砂浆硬化后，在桩顶及桩身侧壁涂刷渗透结晶型防水涂料 1.5mm 厚，凝聚后，基础底板 pvc 卷材上反包裹圆形桩头侧壁，必须包裹严密； 5.在桩身侧壁涂刷自闭树脂 1.2mm 厚； 6.基础底板防水保护层混凝土完成后，在格构柱柱身焊接止水钢板，高度位于基础底板半高处。具体见下图：200miffi3m 犀止水钢板沿构格柱周圈焊接，柱中同厚度钢板满焊封闭柱中 1 空挡"渗透结晶 1.5mn#4 涂刷于桩帽 r/自闭树脂防水涂膜 1.5mn#垫层 pvc 卷材 1.2mm2B 钢筋穿过构格柱 4 构格柱基础部位防水处理节点 五、质量要点 1.桩头用水泥砂浆补缺时，先将桩头清洗、湿润； 2.柱头处理必须光洁、平整，侧面不得有缺损，缺损部位处理时的砂浆与原桩身必须粘接牢固； 3.防水层与桩身粘接必须牢固，防水层中间接缝必须严密； 4.止水钢板焊接时不得损坏原格构柱身，不得有咬肉、气孔，夹渣及裂纹。
