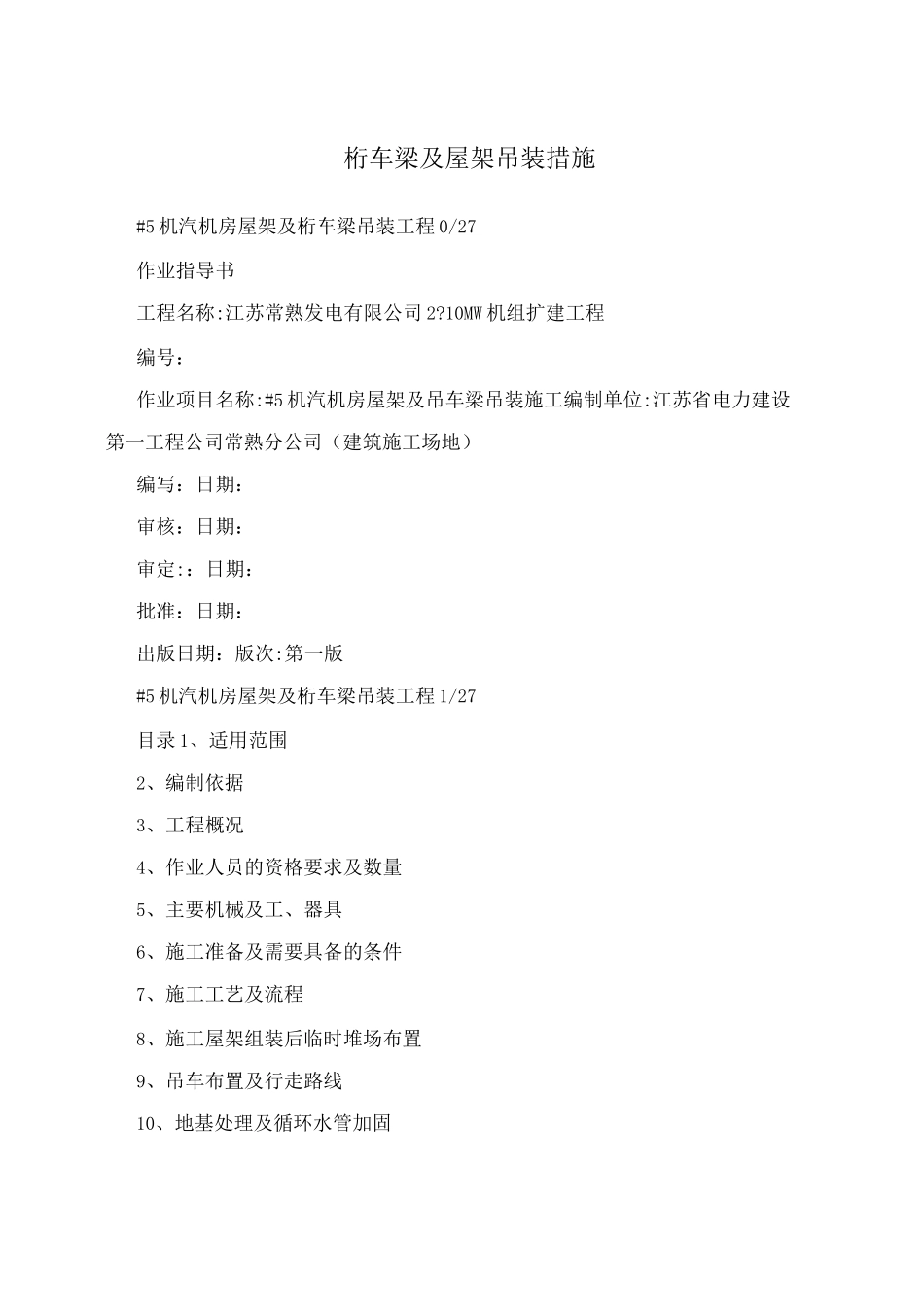

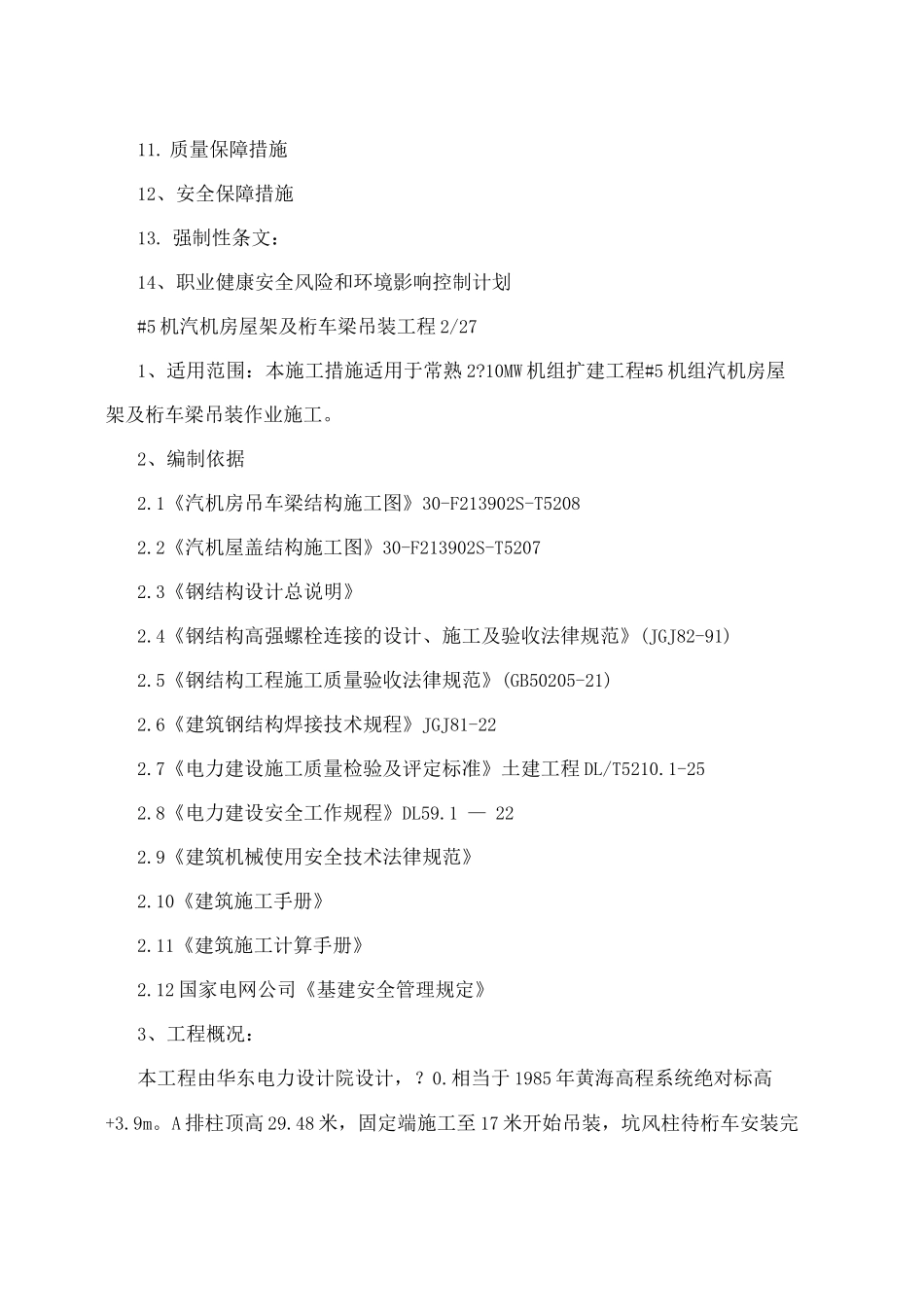

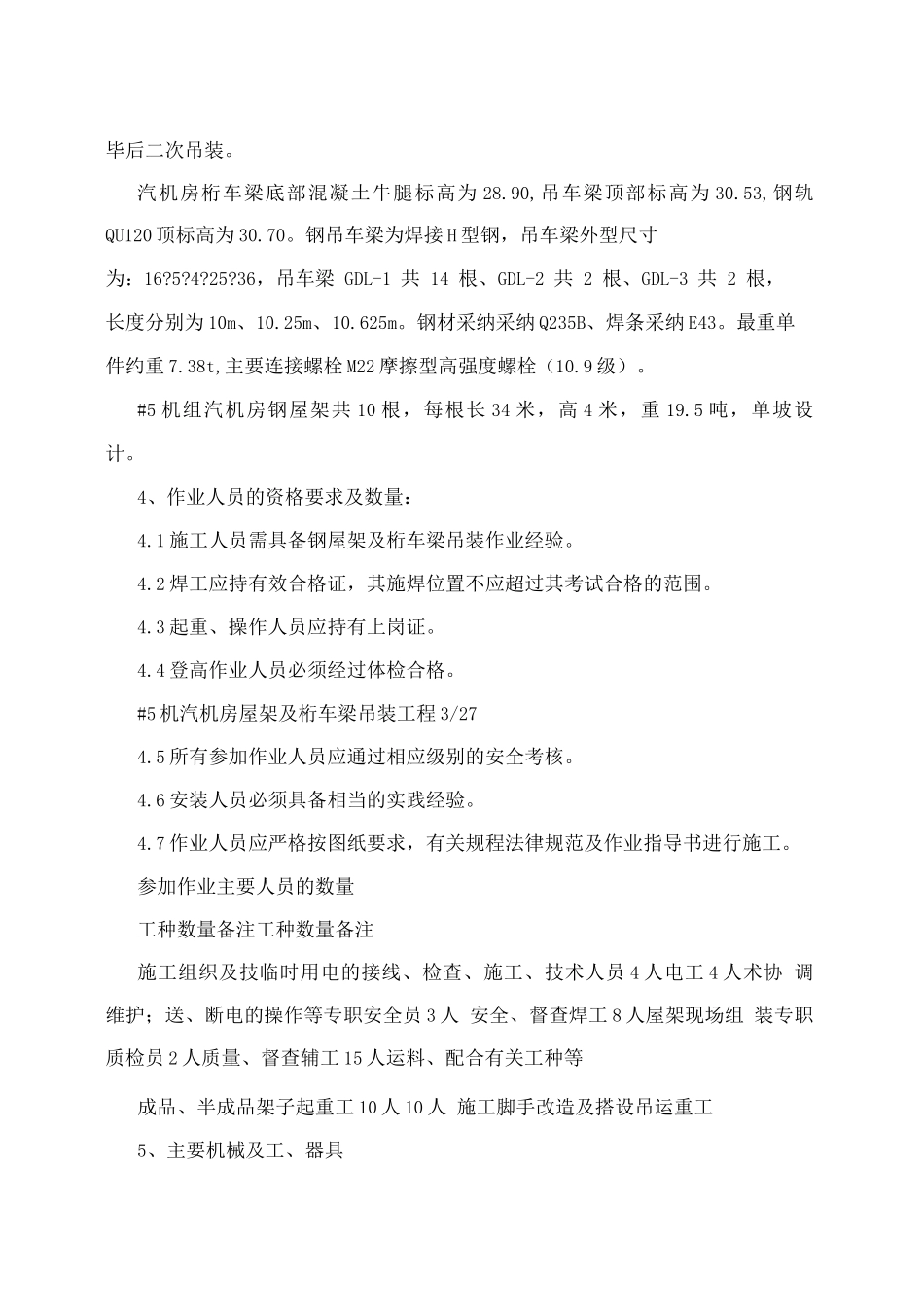

桁车梁及屋架吊装措施#5 机汽机房屋架及桁车梁吊装工程 0/27作业指导书工程名称:江苏常熟发电有限公司 2?10MW 机组扩建工程编号：作业项目名称:#5 机汽机房屋架及吊车梁吊装施工编制单位:江苏省电力建设第一工程公司常熟分公司（建筑施工场地）编写：日期：审核：日期：审定:：日期：批准：日期：出版日期：版次:第一版#5 机汽机房屋架及桁车梁吊装工程 1/27目录 1、适用范围2、编制依据3、工程概况4、作业人员的资格要求及数量5、主要机械及工、器具6、施工准备及需要具备的条件7、施工工艺及流程8、施工屋架组装后临时堆场布置9、吊车布置及行走路线10、地基处理及循环水管加固11. 质量保障措施12、安全保障措施13. 强制性条文：14、职业健康安全风险和环境影响控制计划#5 机汽机房屋架及桁车梁吊装工程 2/271、适用范围：本施工措施适用于常熟 2?10MW 机组扩建工程#5 机组汽机房屋 架及桁车梁吊装作业施工。2、编制依据2.1《汽机房吊车梁结构施工图》30-F213902S-T52082.2《汽机屋盖结构施工图》30-F213902S-T52072.3《钢结构设计总说明》2.4《钢结构高强螺栓连接的设计、施工及验收法律规范》(JGJ82-91)2.5《钢结构工程施工质量验收法律规范》(GB50205-21)2.6《建筑钢结构焊接技术规程》JGJ81-222.7《电力建设施工质量检验及评定标准》土建工程 DL/T5210.1-252.8《电力建设安全工作规程》DL59.1 — 222.9《建筑机械使用安全技术法律规范》2.10《建筑施工手册》2.11《建筑施工计算手册》2.12 国家电网公司《基建安全管理规定》3、工程概况：本工程由华东电力设计院设计，？0.相当于 1985 年黄海高程系统绝对标高+3.9m。A 排柱顶高 29.48 米，固定端施工至 17 米开始吊装，坑风柱待桁车安装完 毕后二次吊装。汽机房桁车梁底部混凝土牛腿标高为 28.90,吊车梁顶部标高为 30.53,钢轨 QU120 顶标高为 30.70。钢吊车梁为焊接 H 型钢，吊车梁外型尺寸为：16?5?4?25?36，吊车梁 GDL-1 共 14 根、GDL-2 共 2 根、GDL-3 共 2 根， 长度分别为 10m、10.25m、10.625m。钢材采纳采纳 Q235B、焊条采纳 E43。最重单 件约重 7.38t,主要连接螺栓 M22 摩擦型高强度螺栓（10.9 级）。#5 机组汽机房钢屋架共 10 根，每根长 34 米，高 4 米，重 19.5 吨，单坡设 计。4、作业人员的资格要求及数量：4.1 施工人员需具备钢屋架及桁车梁吊装作业经验。4.2 焊工应持有效合格证，其施焊位置不应超过其考...
