桥涵工程施工方案3

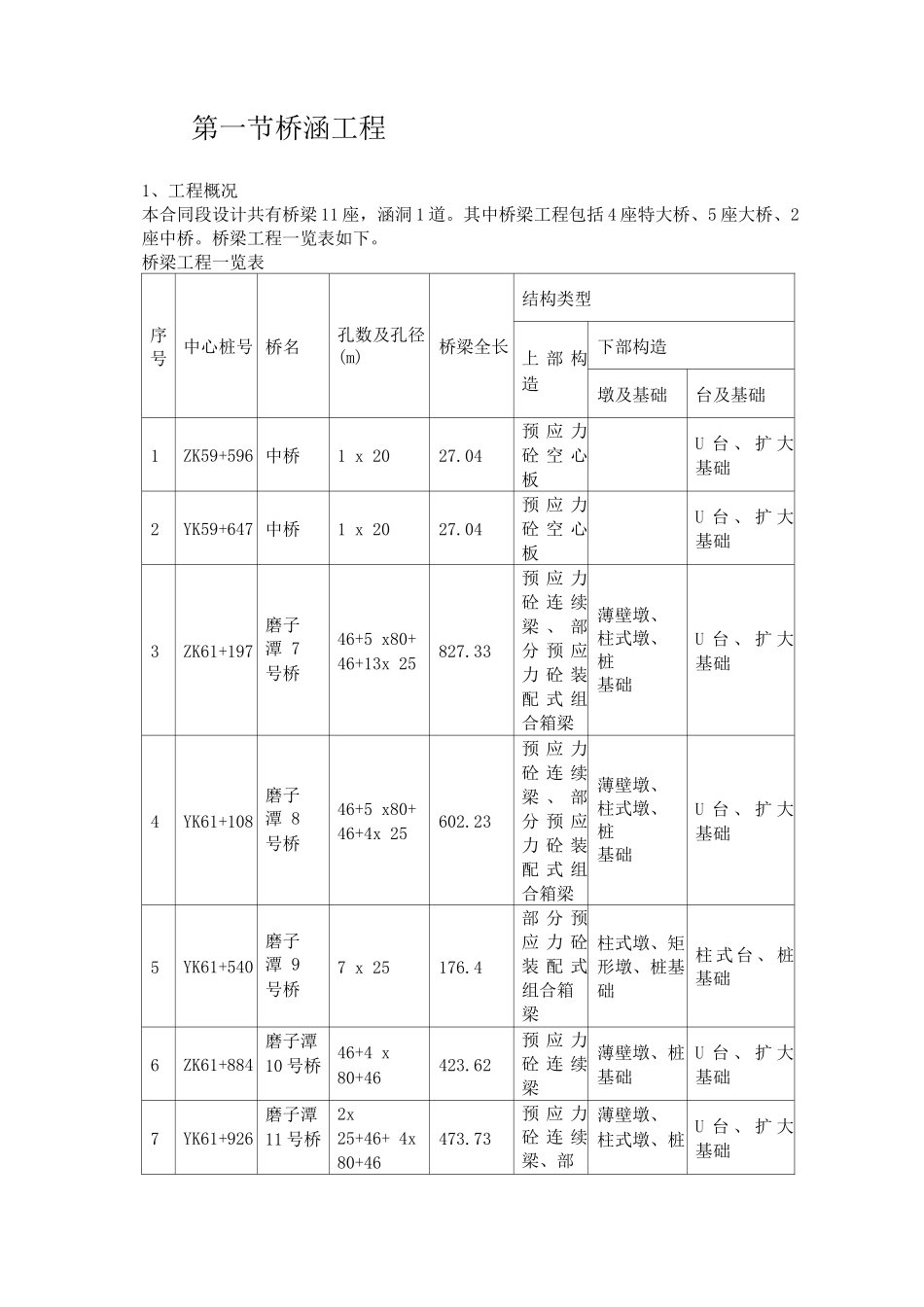

第一节桥涵工程1、工程概况本合同段设计共有桥梁 11 座，涵洞 1 道。其中桥梁工程包括 4 座特大桥、5 座大桥、2座中桥。桥梁工程一览表如下。桥梁工程一览表序号中心桩号 桥名孔数及孔径(m)桥梁全长结构类型上 部 构造下部构造墩及基础台及基础1ZK59+596 中桥1 x 2027.04预 应 力砼 空 心板U 台 、 扩 大基础2YK59+647 中桥1 x 2027.04预 应 力砼 空 心板U 台 、 扩 大基础3ZK61+197磨子潭 7号桥46+5 x80+ 46+13x 25827.33预 应 力砼 连 续梁 、 部分 预 应力 砼 装配 式 组合箱梁薄壁墩、柱式墩、桩基础U 台 、 扩 大基础4YK61+108磨子潭 8号桥46+5 x80+ 46+4x 25602.23预 应 力砼 连 续梁 、 部分 预 应力 砼 装配 式 组合箱梁薄壁墩、柱式墩、桩基础U 台 、 扩 大基础5YK61+540磨子潭 9号桥7 x 25176.4部 分 预应 力 砼装 配 式组合箱梁柱式墩、矩形墩、桩基础柱 式 台 、 桩基础6ZK61+884磨子潭10 号桥46+4 x80+46423.62预 应 力砼 连 续梁薄壁墩、桩基础U 台 、 扩 大基础7YK61+926磨子潭11 号桥2x25+46+ 4x 80+46473.73预 应 力砼 连 续梁、部薄壁墩、柱式墩、桩 U 台 、 扩 大基础2、工程进度安排桥涵工程拟于 25 年 8 月 14 日正式开工，27 年 6 月 14 日结束。3、桥涵施工方案⑴、桩基施工方案及施工方法桩基长共计 6538m，其中① 2.0m 钻孔桩 2694m ,①1.8m 钻孔桩 2421m ,①1.7m 钻孔桩1235m,①1.8m 钻孔桩 188m。A、本标段特大桥及大桥下部基础均为桩基础，个别灌注桩在水库中，考虑采纳钻孔灌注桩施工，钻孔桩所穿越地质构造依次为：碎石土、全风化花岗片麻岩、强风化花岗片麻岩、弱风化花岗片麻岩。① 钻机的选择：根据本工程的地质条件及工期要求，选用冲击钻机 20 台，② 施工准备：由于磨子潭 12 号桥、13 号桥部分桥墩位于磨子潭水库岸边，水深约3.5m，根据对该段水文考察及工期安排情况，采纳围堰筑岛的方法进行钻孔桩施工。具体施工方法如下：根据水深和水位变化，施工时首先在承台施工区域外围打入 H3*150型钢，型钢长 4.5m，间距 2m ,由 4 道钢丝绳穿孔编网，再用汽车吊下放钢筋石笼进行围堰筑岛。石笼与堰内填土间铺设一层土工布，再进行堰内粘土填筑，使之形成一道不透水的土墙，将围堰内外水分隔离，便于以后抽水。围堰填筑应高出汛期水位 1.0m 以上。③ 埋设钢护筒...
