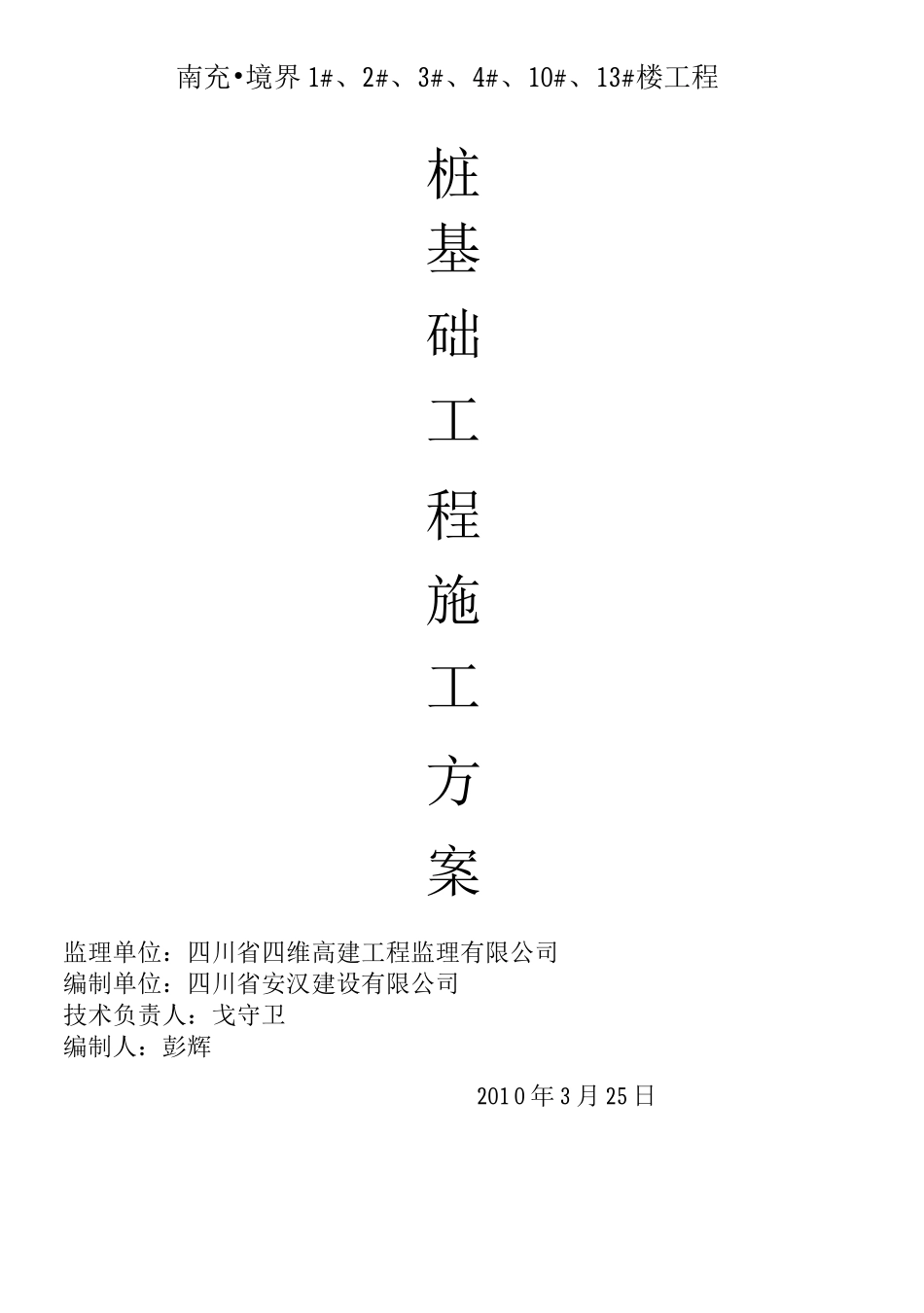

南充•境界 1#、2#、3#、4#、10#、13#楼工程桩基础工程施工方案监理单位:四川省四维高建工程监理有限公司编制单位:四川省安汉建设有限公司技术负责人:戈守卫编制人:彭辉201 0 年 3 月 25 日目~~录工程概况2二、成桩原理2二、施工工艺2四、实施控孔4五、浇筑桩砼5六、操作要点6七、保证质量措施7八、施工安全措施8九、雨期施工1 0十、文明施工措施1 1人工挖孔桩专项施工方案第一章工程概况一.工程设计概况1. 设计的依据2. 建设用地红线图、地形图、及工程地质勘察报告。3. 规划局等城建主管部门的批复。4. 国家和本地区现行有关法律规范、标准及规定。4.1《民用建筑设计通则》GB50352 —25。4.2《汽车库建筑设计法律规范》JGJ10(—98。4.3《建筑内部装修设计防火法律规范》(GB50222 —95)。4.4《汽车库、修车库、停车场设计防火法律规范》GB567 —97。4.5《住宅设计法律规范》(GB596 —1999)23 年版。4.6《住宅建筑法律规范》(GB50368 —25)。二、建筑概况:本工程为锦华房产公司委托修建的“境界”住宅小区。2.1 建设地点:顺庆区北干道2.2 建筑面积 20617.6m2。2.3 建筑工程等级为三级。2.4 建筑耐久年限一级,设计使用年限 50 年。2.5 建筑层数:地下一层,地上住宅 6 层,建筑高度:22.5 米,2.6 建筑防火分类:耐火等级二级。2.7 屋面防水等级 3 级。2.8 结构形式:砖混结构。第二章人工成孔方法及原理人工挖孔灌注桩是先在地面上放出桩位、中心线,然后以设计桩身直径沿桩中 心点画放出桩位,再根据桩位垂直下挖形成桩孔。当挖至设计要求持力层,也满足 桩的最短长度 6.0 米时,经地勘、设计、监理、建设、施工、质监部门共同检验,符 合设计要求后才允许下道工序。扩孔时应严格按设计几何尺寸进行扩孔开挖。先排 干孔底积水,清净孔底浮渣,然后吊放钢筋笼,进行隐蔽验收、复核后浇灌砼成桩。第三章施工工艺人工挖孔灌注桩施工工艺为:施工准备、砌 240 厚砖护壁至桩顶、挖孔、护壁、 扩底、清理孔底、验桩孔、吊放钢筋笼、浇砼成桩等过程。当桩芯砼浇至-14.8 米时 停止,待桩上柱子钢筋和剪力墙钢筋、地梁钢筋均布置到位后,将桩上部 1.2 米长的 砼与地梁砼一次浇筑完成。一、人工挖孔施工程序放线、定桩位-砌 240 厚桩孔井圈至桩顶(M7.5 水泥砂浆)、测标高、划井孔十 字线、做标记 T 挖第一节桩孔土方 T 校桩该段垂直度几何尺寸 T 开挖第二节孔 T 重 复第一节挖土 T ...
