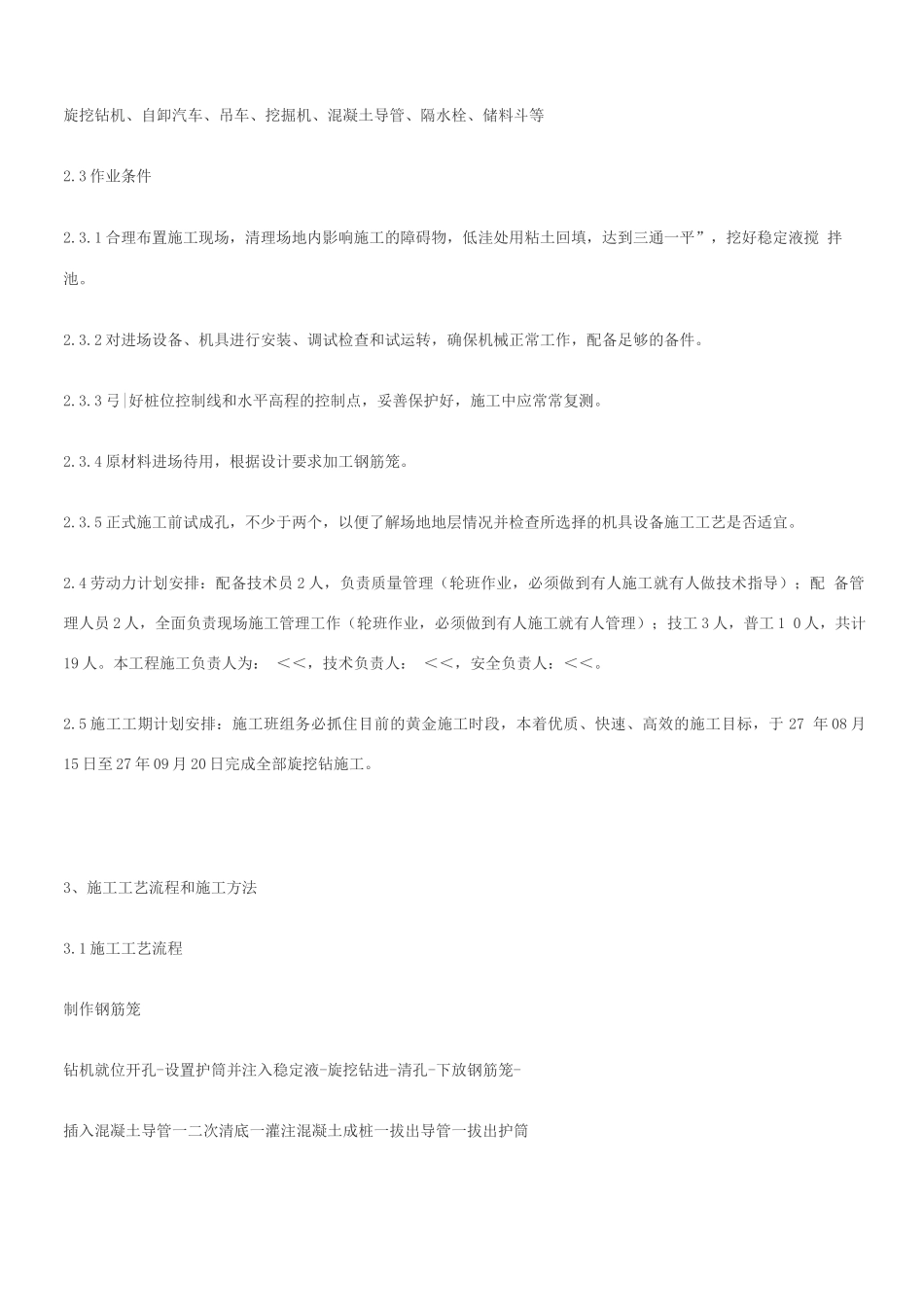

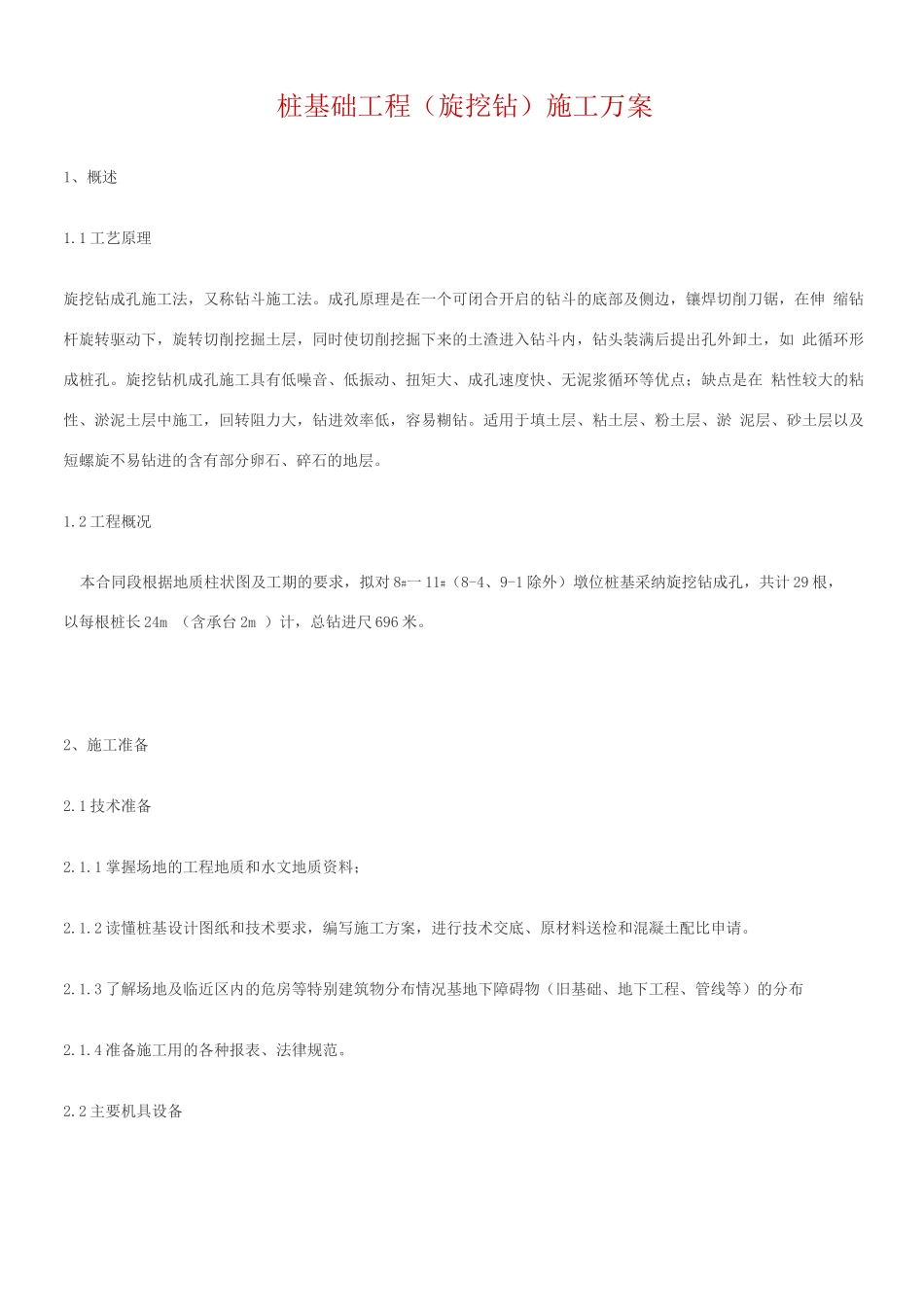

桩基础工程（旋挖钻）施工万案1、概述1.1 工艺原理旋挖钻成孔施工法，又称钻斗施工法。成孔原理是在一个可闭合开启的钻斗的底部及侧边，镶焊切削刀锯，在伸 缩钻杆旋转驱动下，旋转切削挖掘土层，同时使切削挖掘下来的土渣进入钻斗内，钻头装满后提出孔外卸土，如 此循环形成桩孔。旋挖钻机成孔施工具有低噪音、低振动、扭矩大、成孔速度快、无泥浆循环等优点；缺点是在 粘性较大的粘性、淤泥土层中施工，回转阻力大，钻进效率低，容易糊钻。适用于填土层、粘土层、粉土层、淤 泥层、砂土层以及短螺旋不易钻进的含有部分卵石、碎石的地层。1.2 工程概况本合同段根据地质柱状图及工期的要求，拟对 8#一 11#（8-4、9-1 除外）墩位桩基采纳旋挖钻成孔，共计 29 根， 以每根桩长 24m （含承台 2m ）计，总钻进尺 696 米。2、施工准备2.1 技术准备2.1.1 掌握场地的工程地质和水文地质资料；2.1.2 读懂桩基设计图纸和技术要求，编写施工方案，进行技术交底、原材料送检和混凝土配比申请。2.1.3 了解场地及临近区内的危房等特别建筑物分布情况基地下障碍物（旧基础、地下工程、管线等）的分布2.1.4 准备施工用的各种报表、法律规范。2.2 主要机具设备旋挖钻机、自卸汽车、吊车、挖掘机、混凝土导管、隔水栓、储料斗等2.3 作业条件2.3.1 合理布置施工现场，清理场地内影响施工的障碍物，低洼处用粘土回填，达到三通一平”，挖好稳定液搅 拌池。2.3.2 对进场设备、机具进行安装、调试检查和试运转，确保机械正常工作，配备足够的备件。2.3.3 弓|好桩位控制线和水平高程的控制点，妥善保护好，施工中应常常复测。2.3.4 原材料进场待用，根据设计要求加工钢筋笼。2.3.5 正式施工前试成孔，不少于两个，以便了解场地地层情况并检查所选择的机具设备施工工艺是否适宜。2.4 劳动力计划安排：配备技术员 2 人，负责质量管理（轮班作业，必须做到有人施工就有人做技术指导）；配 备管理人员 2 人，全面负责现场施工管理工作（轮班作业，必须做到有人施工就有人管理）；技工 3 人，普工 1 0 人，共计19 人。本工程施工负责人为： ＜＜，技术负责人： ＜＜，安全负责人：＜＜。2.5 施工工期计划安排：施工班组务必抓住目前的黄金施工时段，本着优质、快速、高效的施工目标，于 27 年 08 月15 日至 27 年 09 月 20 日完成全部旋挖钻施工。3、施工工艺流程和施工方法3.1 施工工艺流程制作钢筋笼钻机就位开孔...
