桩板式挡墙施工方案

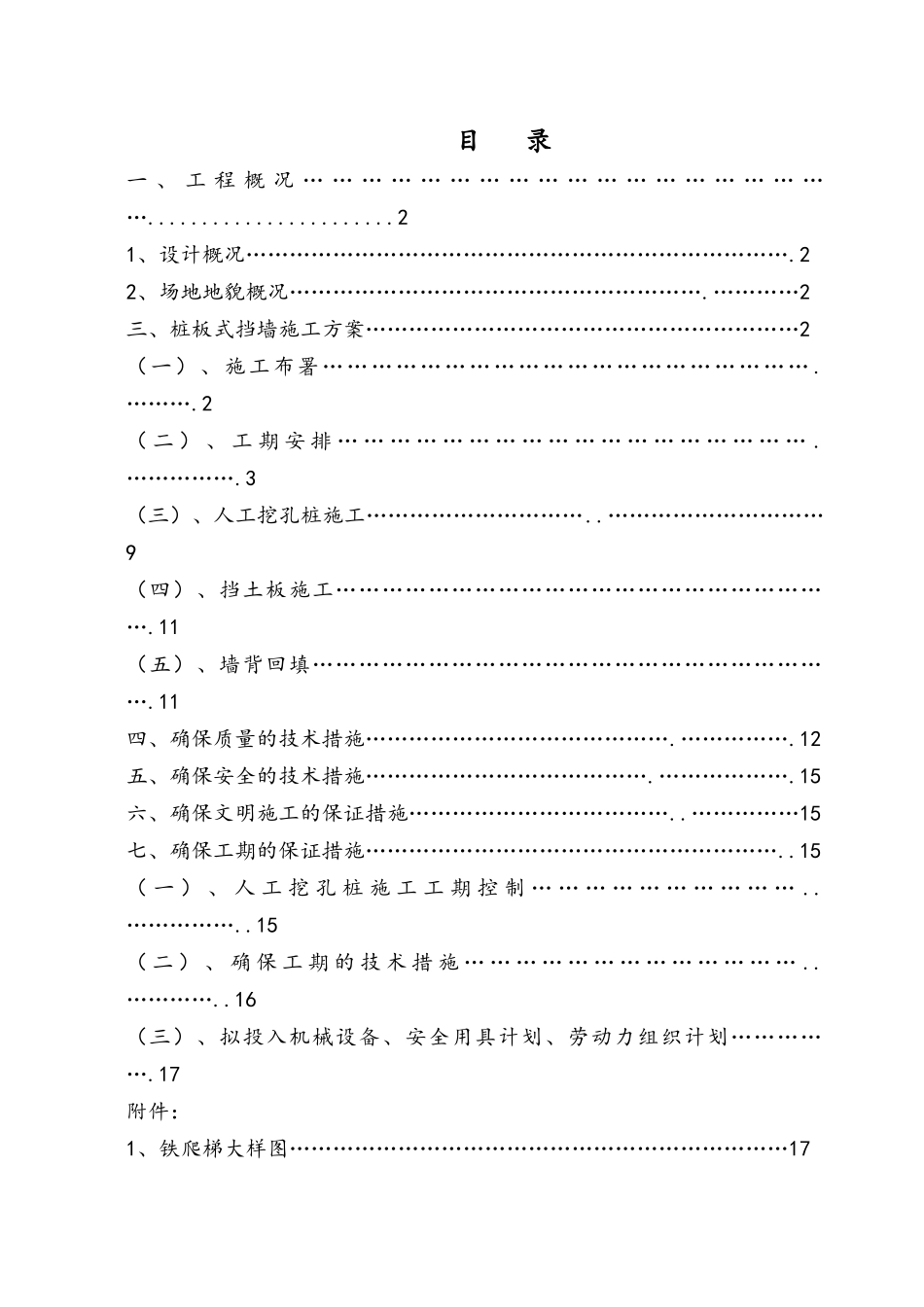

目 录一 、 工 程 概 况 … … … … … … … … … … … … … … … … … …….......................21、设计概况………………………………………………………………….22、场地地貌概况………………………………………………….…………2三、桩板式挡墙施工方案……………………………………………………2（一）、施工布署…………………………………………………… .……….2（ 二 ） 、 工 期 安 排 … … … … … … … … … … … … … … … … … … .…………….3（三）、人工挖孔桩施工…………………………..…………………………9（四）、挡土板施工………………………………………………………….11（五）、墙背回填…………………………………………………………….11四、确保质量的技术措施…………………………………….…………….12五、确保安全的技术措施………………………………….……………….15六、确保文明施工的保证措施………………………………..……………15七、确保工期的保证措施…………………………………………………..15（ 一 ） 、 人 工 挖 孔 桩 施 工 工 期 控 制 … … … … … … … … … … ..……………..15（ 二 ） 、 确 保 工 期 的 技 术 措 施 … … … … … … … … … … … … … ..…………..16（三）、拟投入机械设备、安全用具计划、劳动力组织计划…………….17附件：1、铁爬梯大样图……………………………………………………………172、施工进度计划横道图…………………………………………… ..……..18桩板挡墙施工方案一、工程概况1、设计概况本工程为合川区南城白鹿山路网工程滨江路段护坡整治工程，根据现场情况，经设计将桩号 K1+058.50～K1+213.50 段堤防形式改为桩板式挡墙+护披组合形式，全长 155m，与两端衡重式挡墙相连，桩顶高程为208.00m。桩设计为人工挖孔灌注桩，共 26 根桩，桩身截面尺寸为2400*1800，桩深设计为 15～24m，桩基础置于中风化基岩，且嵌入中风化基岩长度不小于 1/3 桩总长。桩中心间距为 6m，桩间挡板墙厚度为600mm 挡板通过桩身预留连接筋与桩身连接，挡板顶部及底部分别设置压顶梁及基梁与桩身连接。桩采纳砼护壁，护壁厚度为 120mm，砼强度等级护壁为 C20，桩芯及桩间挡板墙、梁为 C30。HUnqQ。2、场地地质概况桩...
