梁高支模计算书

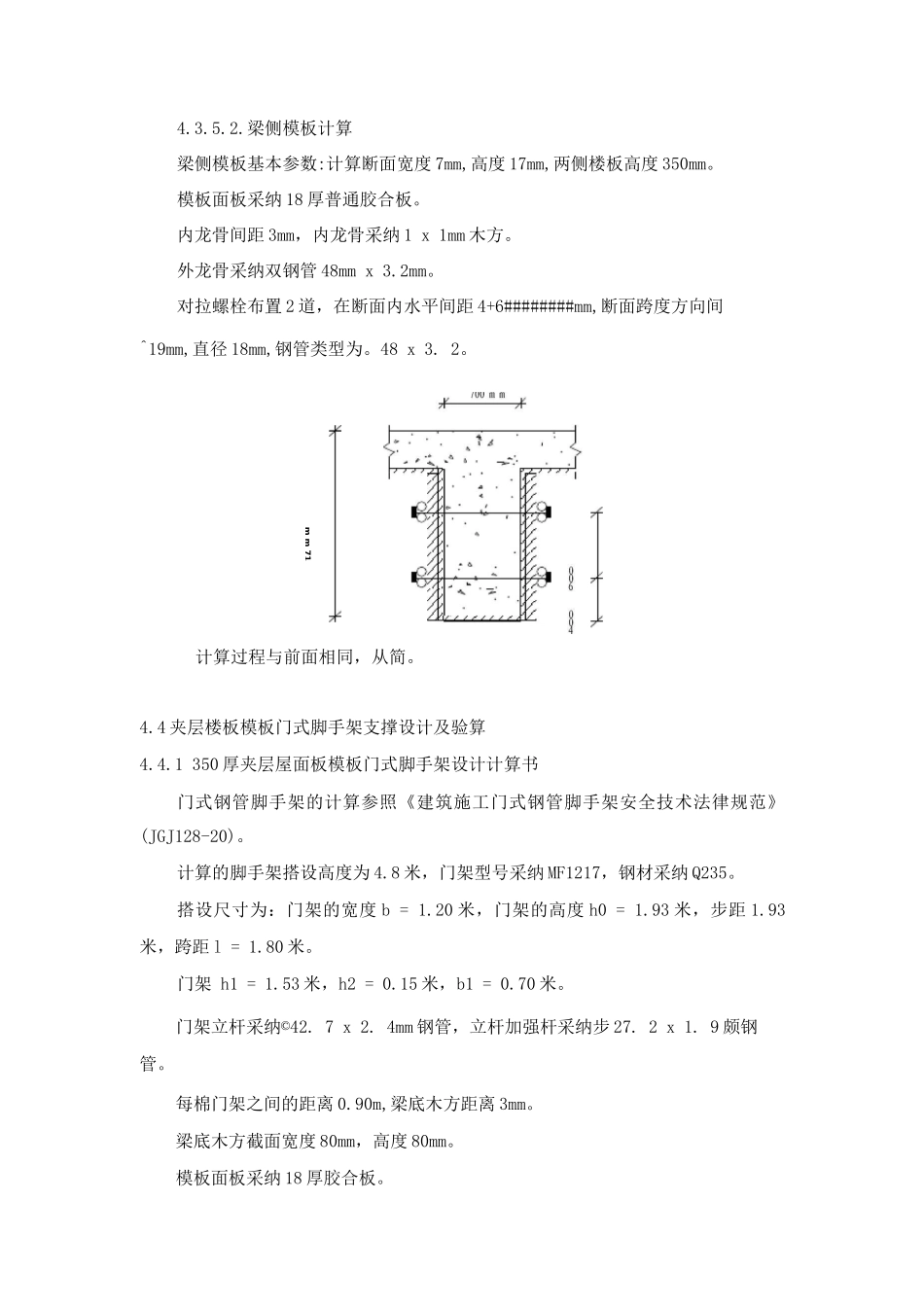

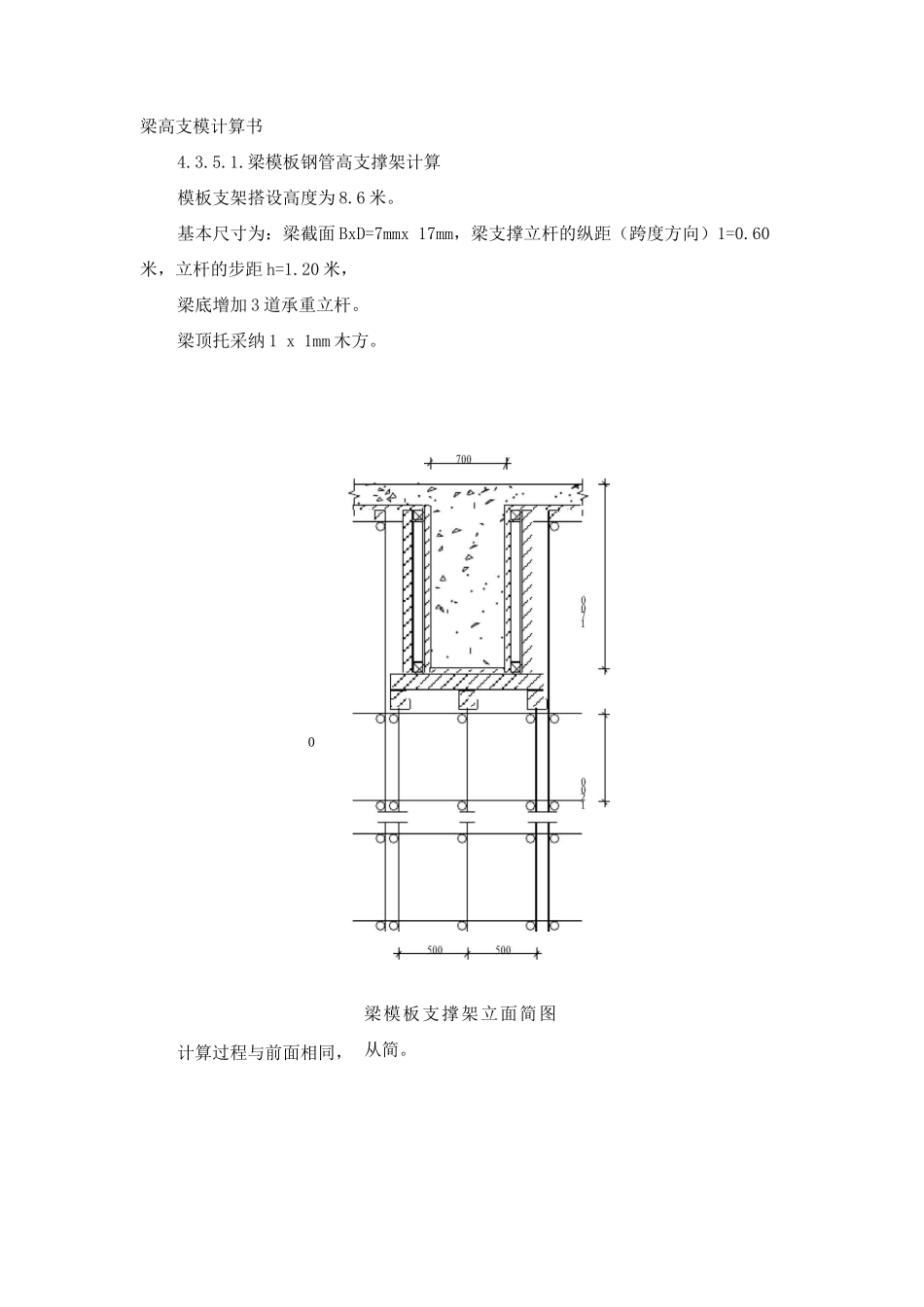

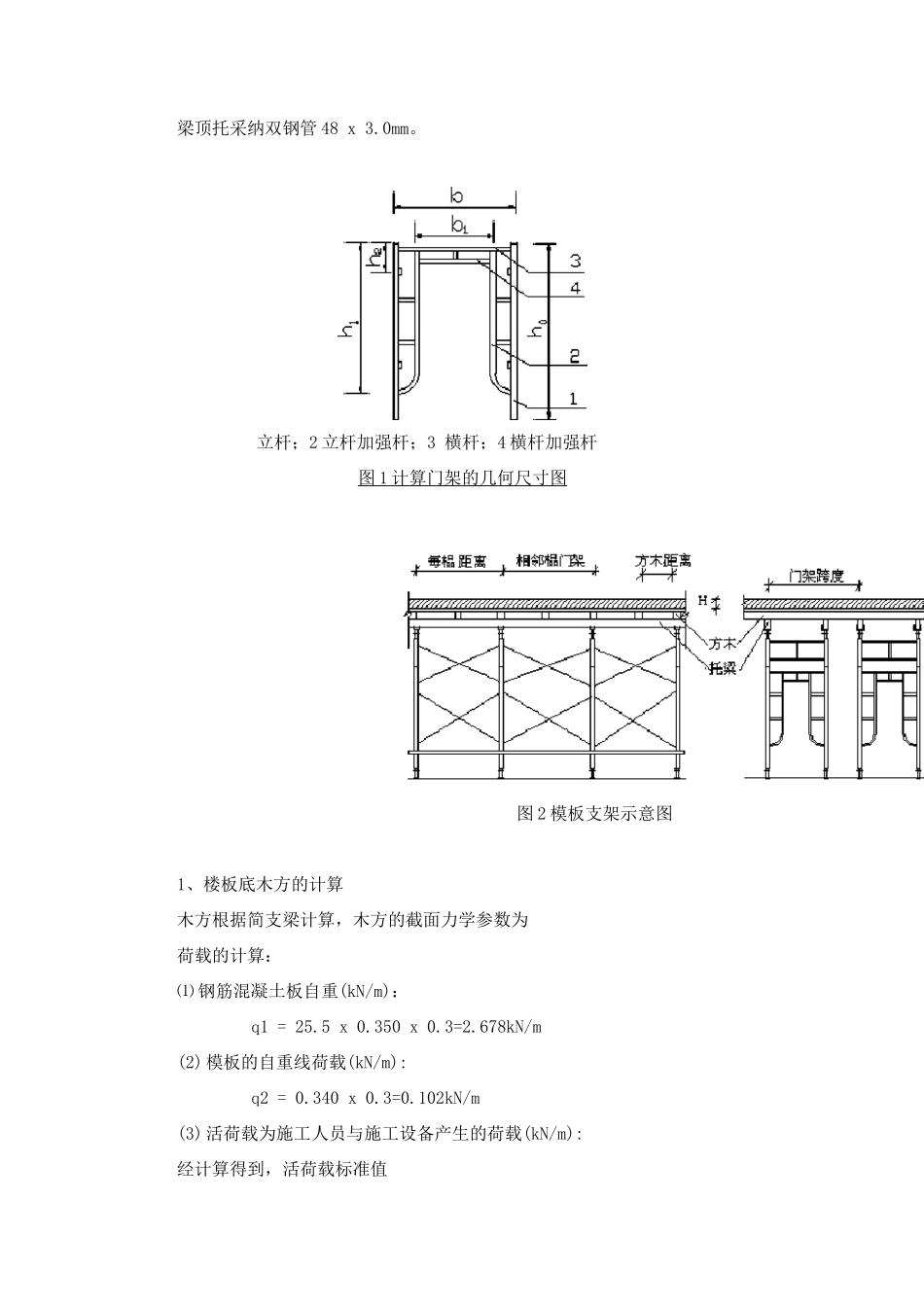

梁高支模计算书4.3.5.1.梁模板钢管高支撑架计算模板支架搭设高度为 8.6 米。基本尺寸为：梁截面 BxD=7mmx 17mm，梁支撑立杆的纵距（跨度方向）1=0.60米，立杆的步距 h=1.20 米，梁底增加 3 道承重立杆。梁顶托采纳 1 x 1mm 木方。计算过程与前面相同，梁模板支撑架立面简图从简。04.3.5.2.梁侧模板计算梁侧模板基本参数:计算断面宽度 7mm,高度 17mm,两侧楼板高度 350mm。模板面板采纳 18 厚普通胶合板。内龙骨间距 3mm，内龙骨采纳 1 x 1mm 木方。外龙骨采纳双钢管 48mm x 3.2mm。对拉螺栓布置 2 道，在断面内水平间距 4+6########mm,断面跨度方向间^19mm,直径 18mm,钢管类型为。48 x 3. 2。计算过程与前面相同，从简。4.4 夹层楼板模板门式脚手架支撑设计及验算4.4.1 350 厚夹层屋面板模板门式脚手架设计计算书门式钢管脚手架的计算参照《建筑施工门式钢管脚手架安全技术法律规范》(JGJ128-20)。计算的脚手架搭设高度为 4.8 米，门架型号采纳 MF1217，钢材采纳 Q235。搭设尺寸为：门架的宽度 b = 1.20 米，门架的高度 h0 = 1.93 米，步距 1.93米，跨距 l = 1.80 米。门架 h1 = 1.53 米，h2 = 0.15 米，b1 = 0.70 米。门架立杆采纳©42. 7 x 2. 4mm 钢管，立杆加强杆采纳步 27. 2 x 1. 9 颇钢管。每棉门架之间的距离 0.90m,梁底木方距离 3mm。梁底木方截面宽度 80mm，高度 80mm。模板面板采纳 18 厚胶合板。m m 71梁顶托采纳双钢管 48 x 3.0mm。立杆；2 立杆加强杆；3 横杆；4 横杆加强杆图 1 计算门架的几何尺寸图 图 2 模板支架示意图1、楼板底木方的计算木方根据简支梁计算，木方的截面力学参数为荷载的计算：⑴ 钢筋混凝土板自重(kN/m)：q1 = 25.5 x 0.350 x 0.3=2.678kN/m(2)模板的自重线荷载(kN/m):q2 = 0.340 x 0.3=0.102kN/m(3)活荷载为施工人员与施工设备产生的荷载(kN/m):经计算得到，活荷载标准值q3 = 2.0 x 0.3=0.6kN/m1.2 x (2.678+0.102)+1.4 x 0.6=4.175kN/m4.18kN/m木方计算简图经过计算得到从左到右各支座力分别为N1=2.085kN2.木方强度、 挠度、抗剪计算蜜1 1 6 ；12.6_L12.0.504木方弯矩图(kN.m)木方变形图(mm)经计算得到， 木方荷载计算值N2=4.417kNN3=3.518kNN4=3.518kNN5=4.417kNN6=2.085kN经过计算得到最大弯矩经过计算得到最大支座 F= 4.417kN经过计算得到最大变形 V= 2.1mm木方的截面力学参数...
