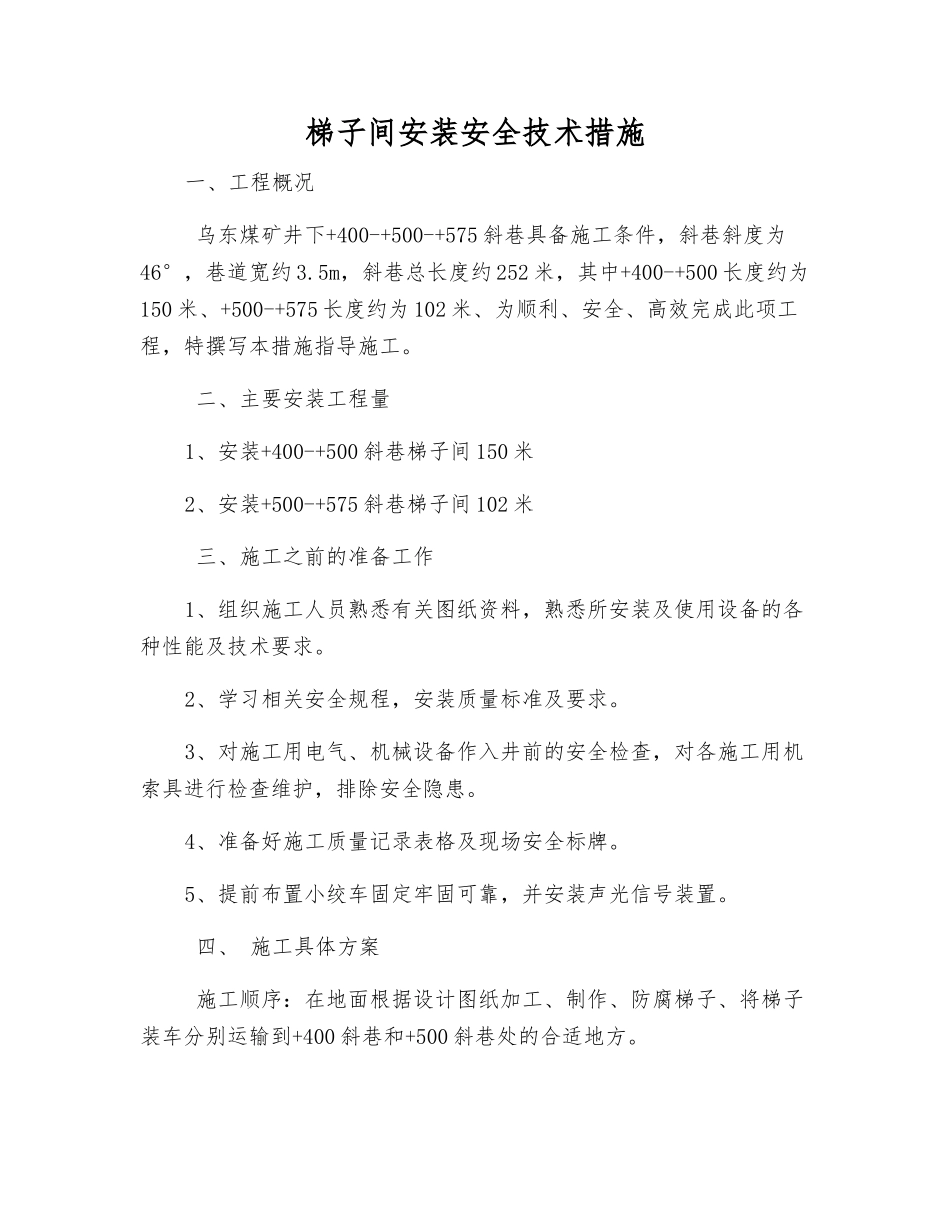

梯子间安装安全技术措施

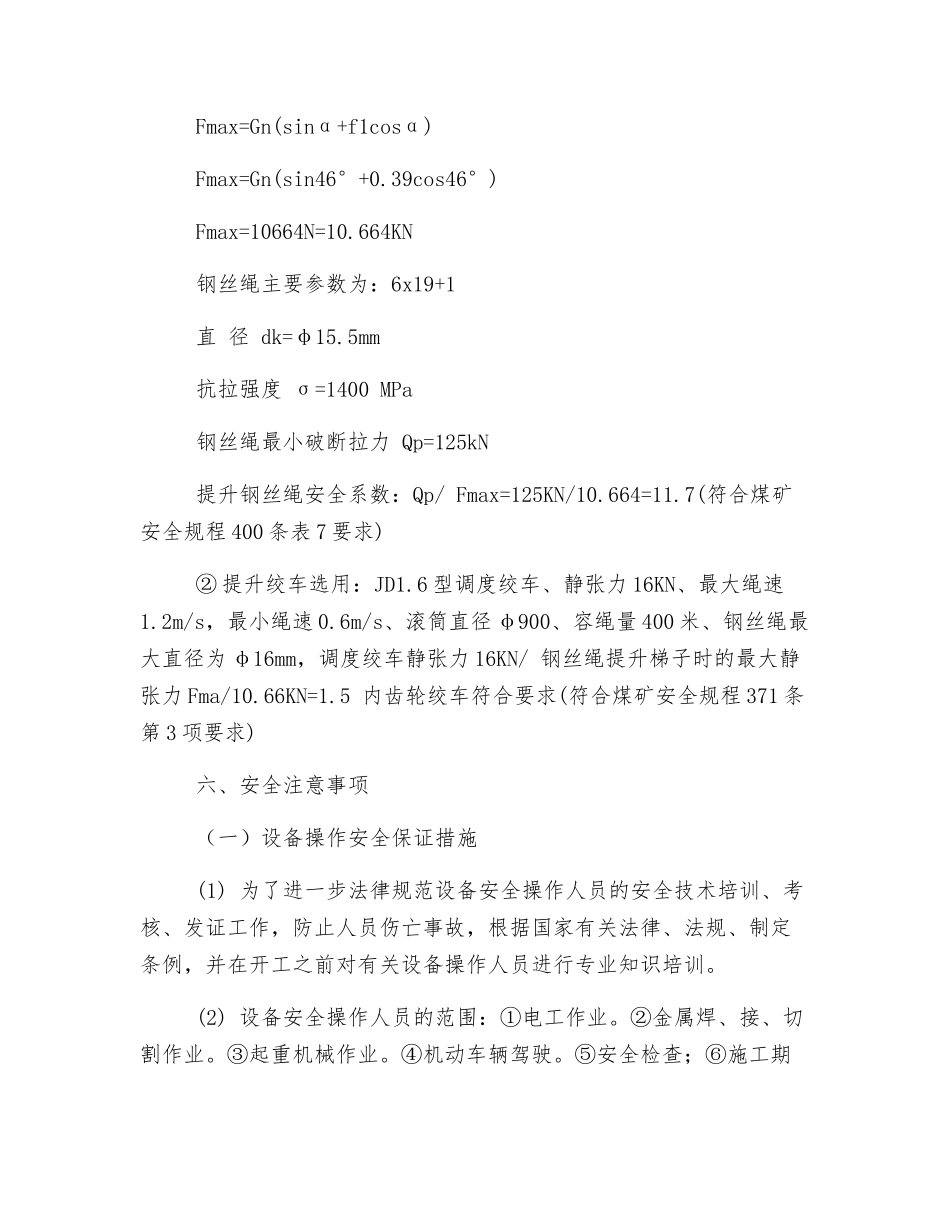

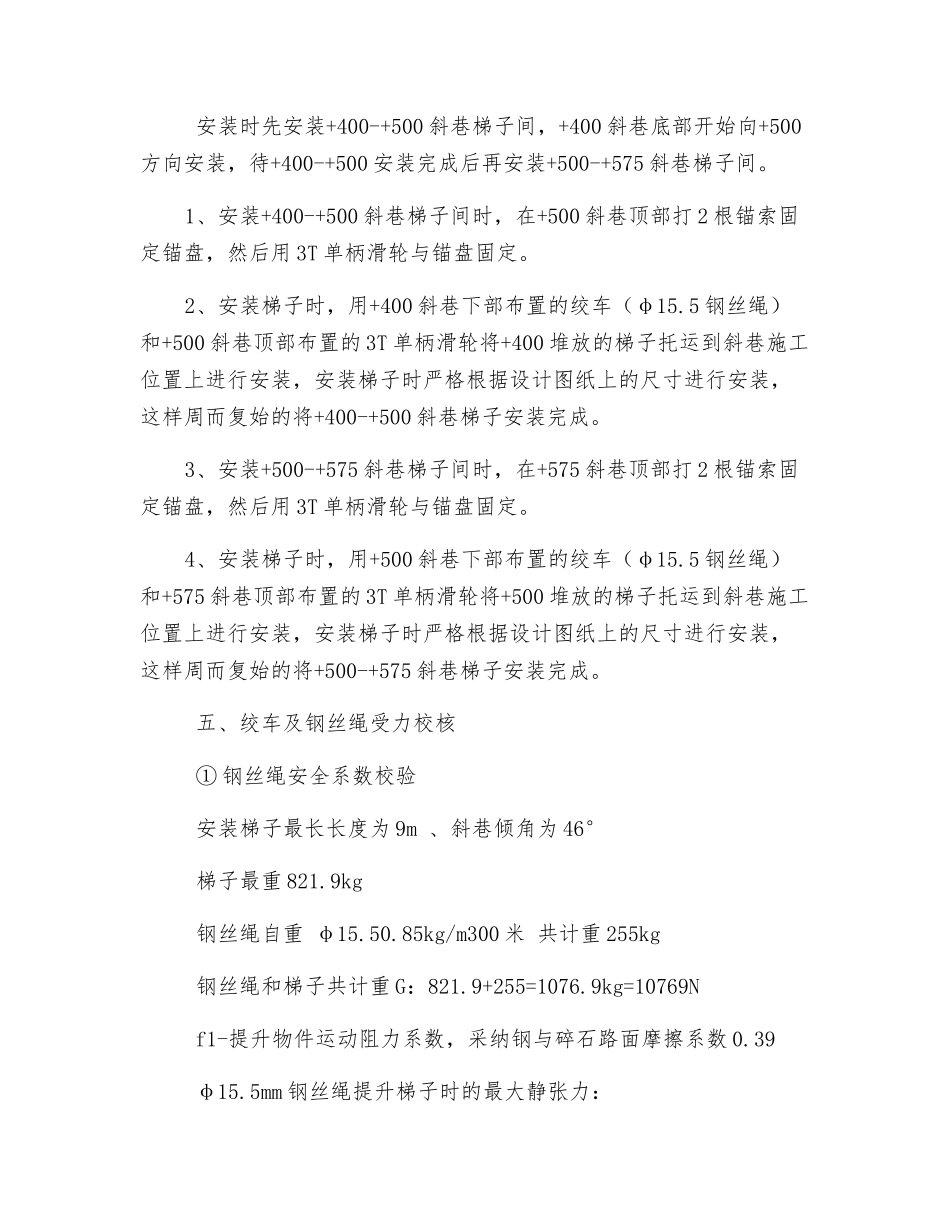

梯子间安装安全技术措施一、工程概况 乌东煤矿井下+400-+500-+575 斜巷具备施工条件，斜巷斜度为46°，巷道宽约 3.5m，斜巷总长度约 252 米，其中+400-+500 长度约为150 米、+500-+575 长度约为 102 米、为顺利、安全、高效完成此项工程，特撰写本措施指导施工。 二、主要安装工程量1、安装+400-+500 斜巷梯子间 150 米2、安装+500-+575 斜巷梯子间 102 米 三、施工之前的准备工作1、组织施工人员熟悉有关图纸资料，熟悉所安装及使用设备的各种性能及技术要求。2、学习相关安全规程，安装质量标准及要求。3、对施工用电气、机械设备作入井前的安全检查，对各施工用机索具进行检查维护，排除安全隐患。4、准备好施工质量记录表格及现场安全标牌。5、提前布置小绞车固定牢固可靠，并安装声光信号装置。 四、 施工具体方案 施工顺序：在地面根据设计图纸加工、制作、防腐梯子、将梯子装车分别运输到+400 斜巷和+500 斜巷处的合适地方。 安装时先安装+400-+500 斜巷梯子间，+400 斜巷底部开始向+500方向安装，待+400-+500 安装完成后再安装+500-+575 斜巷梯子间。1、安装+400-+500 斜巷梯子间时，在+500 斜巷顶部打 2 根锚索固定锚盘，然后用 3T 单柄滑轮与锚盘固定。2、安装梯子时，用+400 斜巷下部布置的绞车（φ15.5 钢丝绳）和+500 斜巷顶部布置的 3T 单柄滑轮将+400 堆放的梯子托运到斜巷施工位置上进行安装，安装梯子时严格根据设计图纸上的尺寸进行安装，这样周而复始的将+400-+500 斜巷梯子安装完成。3、安装+500-+575 斜巷梯子间时，在+575 斜巷顶部打 2 根锚索固定锚盘，然后用 3T 单柄滑轮与锚盘固定。4、安装梯子时，用+500 斜巷下部布置的绞车（φ15.5 钢丝绳）和+575 斜巷顶部布置的 3T 单柄滑轮将+500 堆放的梯子托运到斜巷施工位置上进行安装，安装梯子时严格根据设计图纸上的尺寸进行安装，这样周而复始的将+500-+575 斜巷梯子安装完成。 五、绞车及钢丝绳受力校核 ① 钢丝绳安全系数校验 安装梯子最长长度为 9m 、斜巷倾角为 46° 梯子最重 821.9kg 钢丝绳自重 φ15.50.85kg/m300 米 共计重 255kg 钢丝绳和梯子共计重 G：821.9+255=1076.9kg=10769N f1-提升物件运动阻力系数，采纳钢与碎石路面摩擦系数 0.39 φ15.5mm 钢丝绳提升梯子时的最大静张力： Fmax=Gn(sinα+f1cosα) Fmax=Gn(sin46°+0.39cos46°) Fmax=10664N=10.664KN 钢丝绳主要参数为：...
