聚醚型TPU与聚酯型TPU之间所存在的差异VIP免费

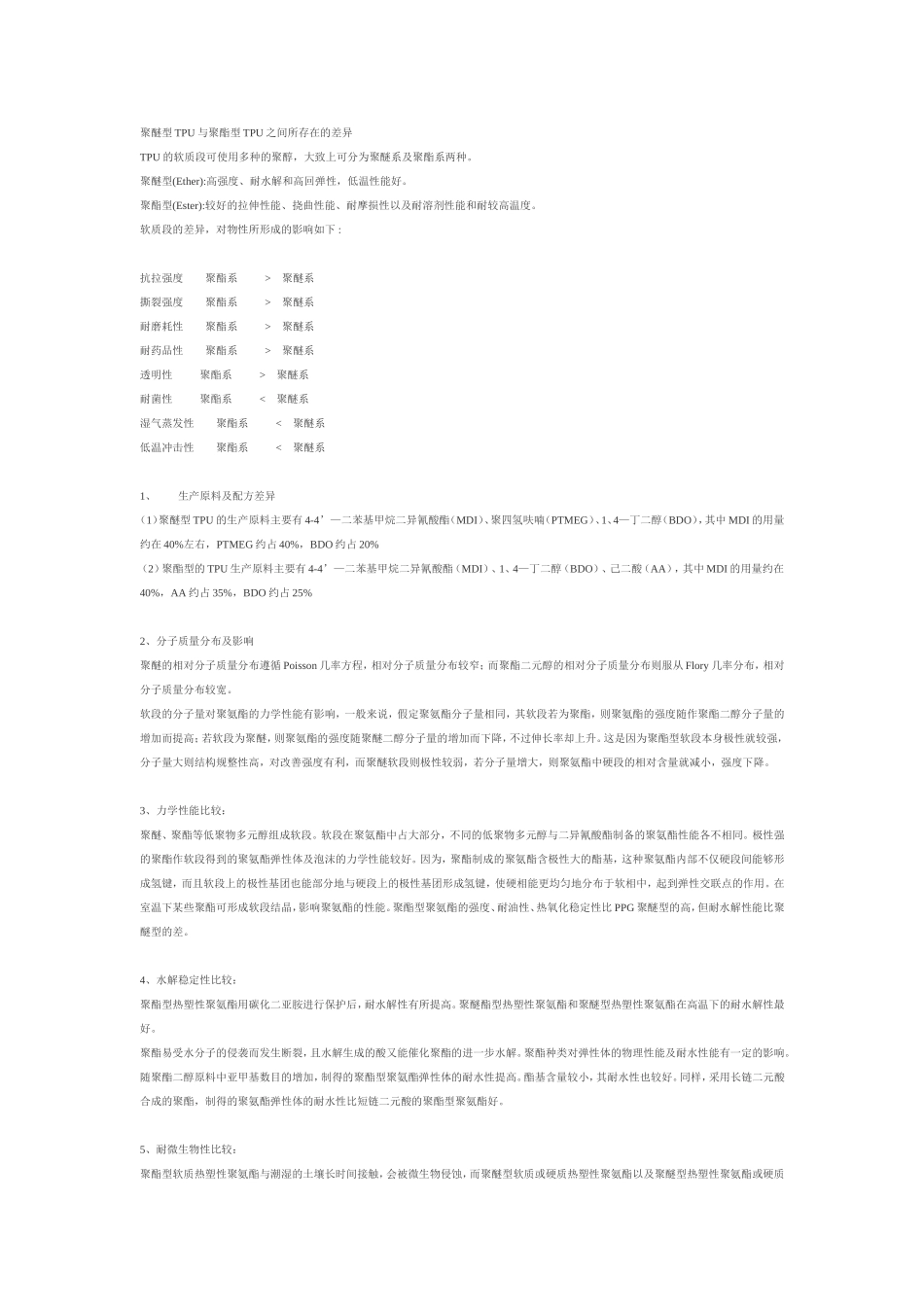

聚醚型TPU与聚酯型TPU之间所存在的差异TPU的软质段可使用多种的聚醇，大致上可分为聚醚系及聚酯系两种。聚醚型(Ether):高强度、耐水解和高回弹性，低温性能好。聚酯型(Ester):较好的拉伸性能、挠曲性能、耐摩损性以及耐溶剂性能和耐较高温度。软质段的差异，对物性所形成的影响如下:抗拉强度聚酯系>聚醚系撕裂强度聚酯系>聚醚系耐磨耗性聚酯系>聚醚系耐药品性聚酯系>聚醚系透明性聚酯系>聚醚系耐菌性聚酯系<聚醚系湿气蒸发性聚酯系<聚醚系低温冲击性聚酯系<聚醚系1、生产原料及配方差异（1）聚醚型TPU的生产原料主要有4-4’—二苯基甲烷二异氰酸酯（MDI）、聚四氢呋喃（PTMEG）、1、4—丁二醇（BDO），其中MDI的用量约在40%左右，PTMEG约占40%，BDO约占20%（2）聚酯型的TPU生产原料主要有4-4’—二苯基甲烷二异氰酸酯（MDI）、1、4—丁二醇（BDO）、己二酸（AA），其中MDI的用量约在40%，AA约占35%，BDO约占25%2、分子质量分布及影响聚醚的相对分子质量分布遵循Poisson几率方程，相对分子质量分布较窄；而聚酯二元醇的相对分子质量分布则服从Flory几率分布，相对分子质量分布较宽。软段的分子量对聚氨酯的力学性能有影响，一般来说，假定聚氨酯分子量相同，其软段若为聚酯，则聚氨酯的强度随作聚酯二醇分子量的增加而提高；若软段为聚醚，则聚氨酯的强度随聚醚二醇分子量的增加而下降，不过伸长率却上升。这是因为聚酯型软段本身极性就较强，分子量大则结构规整性高，对改善强度有利，而聚醚软段则极性较弱，若分子量增大，则聚氨酯中硬段的相对含量就减小，强度下降。3、力学性能比较：聚醚、聚酯等低聚物多元醇组成软段。软段在聚氨酯中占大部分，不同的低聚物多元醇与二异氰酸酯制备的聚氨酯性能各不相同。极性强的聚酯作软段得到的聚氨酯弹性体及泡沫的力学性能较好。因为，聚酯制成的聚氨酯含极性大的酯基，这种聚氨酯内部不仅硬段间能够形成氢键，而且软段上的极性基团也能部分地与硬段上的极性基团形成氢键，使硬相能更均匀地分布于软相中，起到弹性交联点的作用。在室温下某些聚酯可形成软段结晶，影响聚氨酯的性能。聚酯型聚氨酯的强度、耐油性、热氧化稳定性比PPG聚醚型的高，但耐水解性能比聚醚型的差。4、水解稳定性比较：聚酯型热塑性聚氨酯用碳化二亚胺进行保护后，耐水解性有所提高。聚醚酯型热塑性聚氨酯和聚醚型热塑性聚氨酯在高温下的耐水解性最好。聚酯易受水分子的侵袭而发生断裂，且水解生成的酸又能催化聚酯的进一步水解。聚酯种类对弹性体的物理性能及耐水性能有一定的影响。随聚酯二醇原料中亚甲基数目的增加，制得的聚酯型聚氨酯弹性体的耐水性提高。酯基含量较小，其耐水性也较好。同样，采用长链二元酸合成的聚酯，制得的聚氨酯弹性体的耐水性比短链二元酸的聚酯型聚氨酯好。5、耐微生物性比较：聚酯型软质热塑性聚氨酯与潮湿的土壤长时间接触，会被微生物侵蚀，而聚醚型软质或硬质热塑性聚氨酯以及聚醚型热塑性聚氨酯或硬质热塑性聚氨酯通常不会受到微生物侵蚀。四、产生差异原因的分析1、聚醚多元醇：聚醚多元醇是在分子主链接构上含有醚键、端基带有羟基的醇类聚合物或齐聚物。因其结构中的醚键内聚能较低，并易于旋转，故由它制备的聚氨酯材料低温柔顺性能好，耐水解性能优良，虽然机械性能不如聚酯多元醇基聚氨酯，但手感性好。体系粘度低，易与异氰酸酯、助剂等组分互溶，加工性能优良。2、聚酯多元醇：聚酯多元醇主要是由二元羧酸和二元以上醇类化合物进行缩聚反应生成的产物，其结特征是在分子主链上含有酯基、在端基上具有羟基的大分子醇类，分子量一般为500~3000。由聚酯多元醇为基础的聚氨酯材料，通常都具有力学机械性能好，耐油、抗磨性能优越等特点，但它们的耐水解性能较差，低温柔顺性差，其制品的手感，尤其是低温时的手感不如聚醚多元醇基聚氨酯柔软。聚酯多元醇的内聚能大，室温下多为蜡状固体，加热熔融后的粘度较大，它们与聚氨酯合成中所用的其它原料组分的互溶性远不如聚醚多元醇好。3、柔性链段在原料化学配比一定的情况下，改变柔性链段的长度，对于不同软段类型弹性体性能的影响是不一样的。软段分子量增加也即降低了硬链段...
