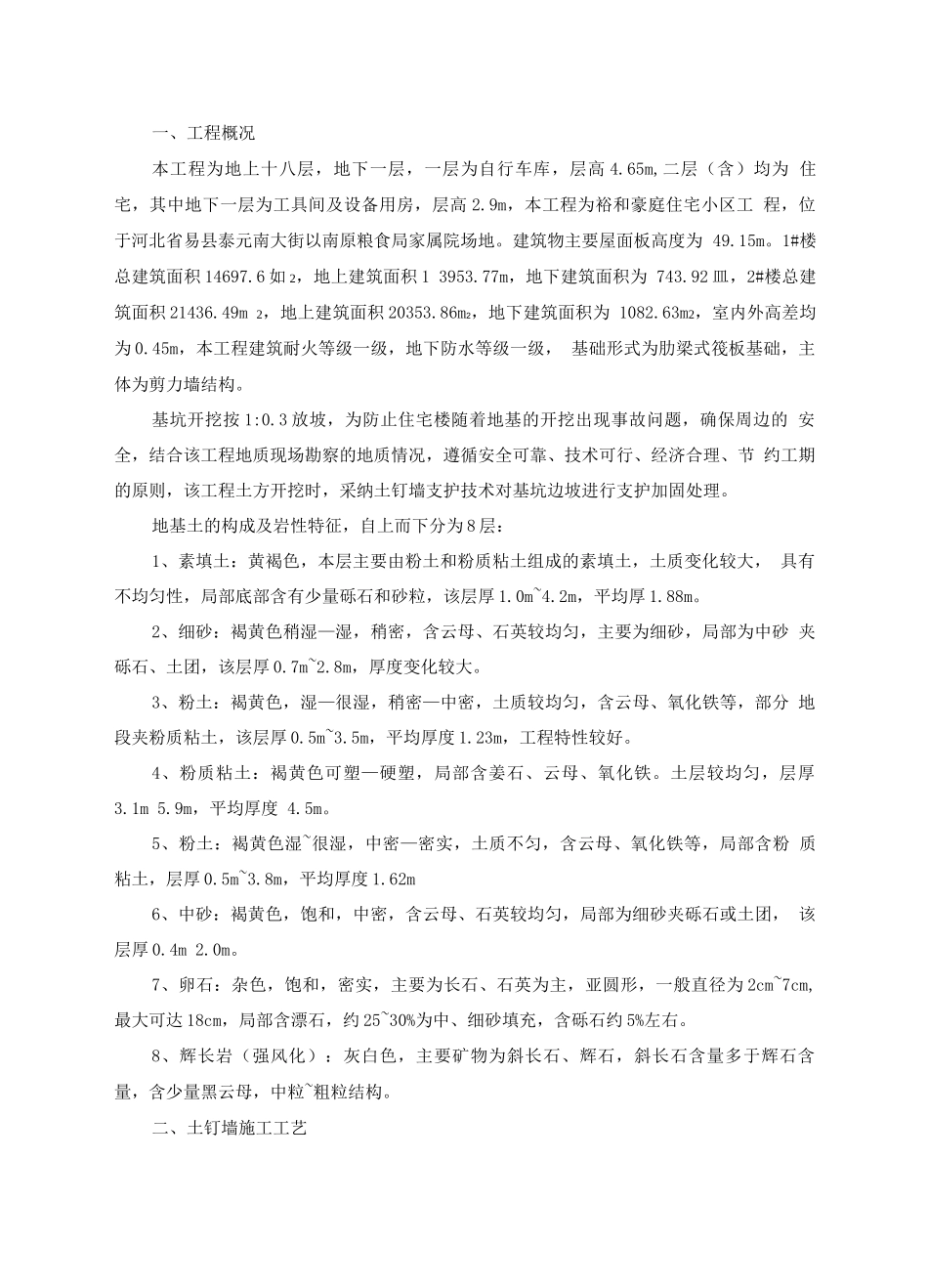

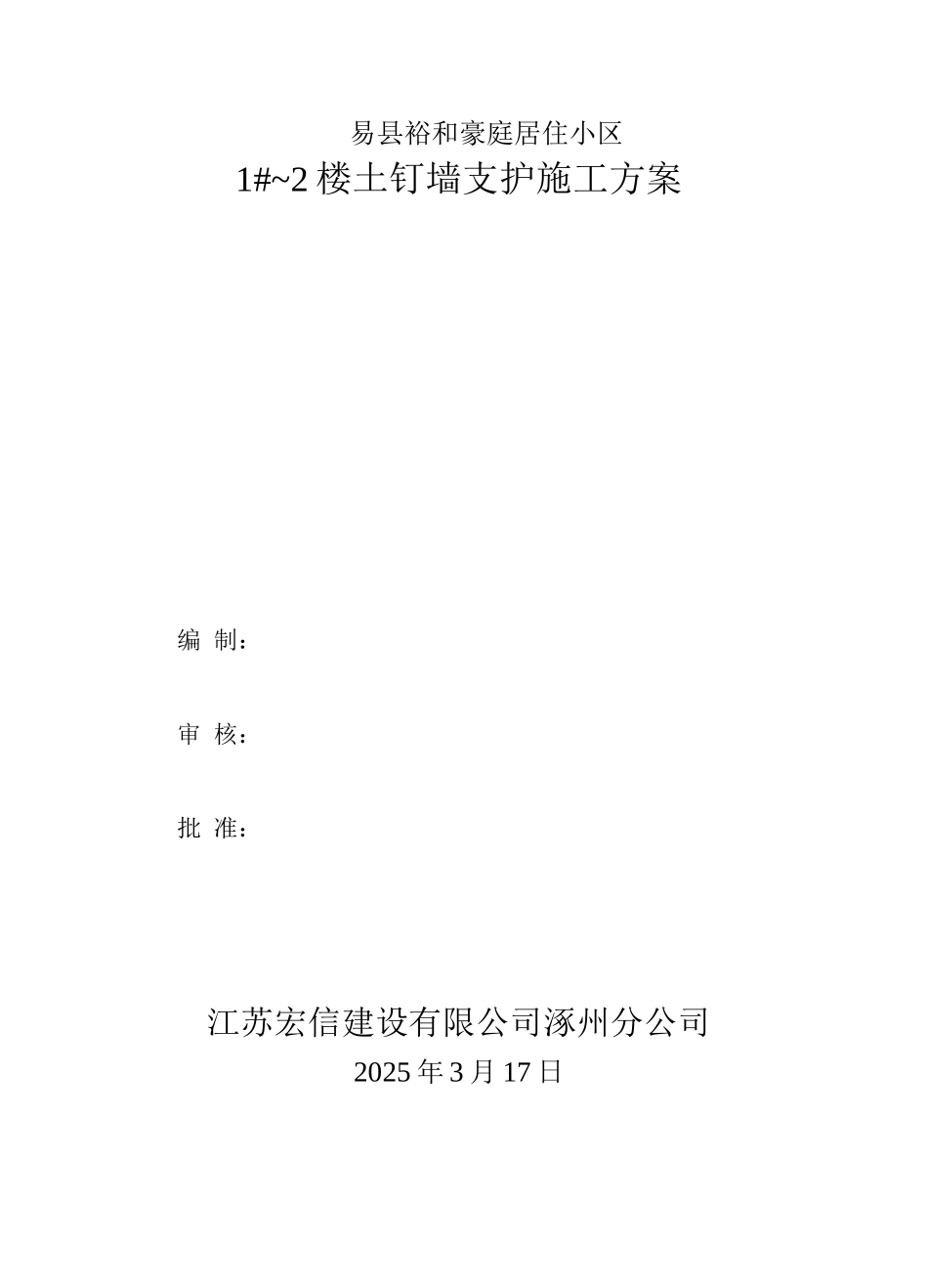

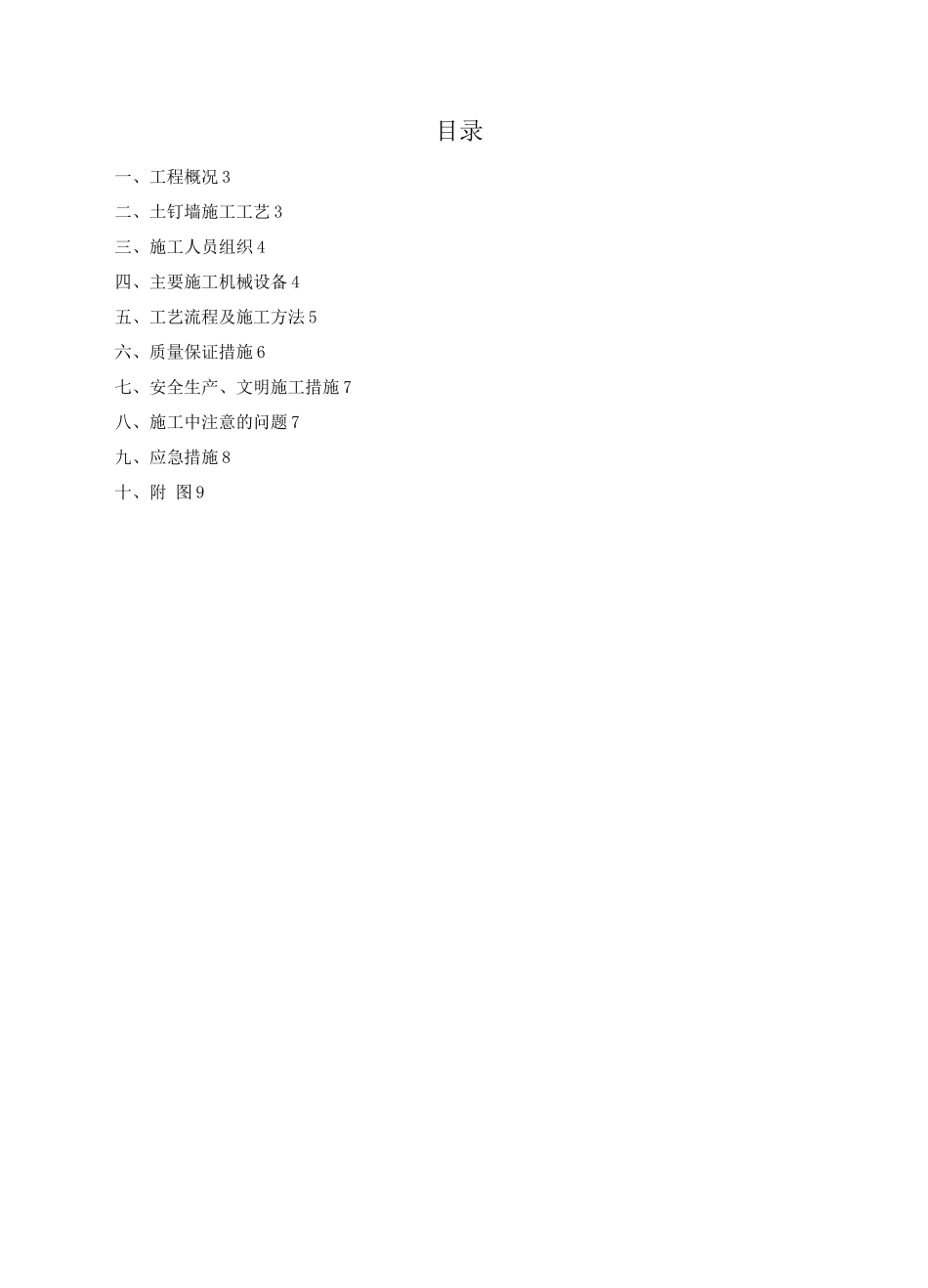

易县裕和豪庭居住小区1#~2 楼土钉墙支护施工方案编 制：审 核：批 准：江苏宏信建设有限公司涿州分公司2025 年 3 月 17 日目录一、工程概况 3二、土钉墙施工工艺 3三、施工人员组织 4四、主要施工机械设备 4五、工艺流程及施工方法 5六、质量保证措施 6七、安全生产、文明施工措施 7八、施工中注意的问题 7九、应急措施 8十、附 图 9一、工程概况本工程为地上十八层，地下一层，一层为自行车库，层高 4.65m,二层（含）均为 住宅，其中地下一层为工具间及设备用房，层高 2.9m，本工程为裕和豪庭住宅小区工 程，位于河北省易县泰元南大街以南原粮食局家属院场地。建筑物主要屋面板高度为 49.15m。1#楼总建筑面积 14697.6 如 2，地上建筑面积 1 3953.77m，地下建筑面积为 743.92 皿，2#楼总建筑面积 21436.49m 2，地上建筑面积 20353.86m2，地下建筑面积为 1082.63m2，室内外高差均为 0.45m，本工程建筑耐火等级一级，地下防水等级一级， 基础形式为肋梁式筏板基础，主体为剪力墙结构。基坑开挖按 1:0.3 放坡，为防止住宅楼随着地基的开挖出现事故问题，确保周边的 安全，结合该工程地质现场勘察的地质情况，遵循安全可靠、技术可行、经济合理、节 约工期的原则，该工程土方开挖时，采纳土钉墙支护技术对基坑边坡进行支护加固处理。地基土的构成及岩性特征，自上而下分为 8 层：1、素填土：黄褐色，本层主要由粉土和粉质粘土组成的素填土，土质变化较大， 具有不均匀性，局部底部含有少量砾石和砂粒，该层厚 1.0m~4.2m，平均厚 1.88m。2、细砂：褐黄色稍湿—湿，稍密，含云母、石英较均匀，主要为细砂，局部为中砂 夹砾石、土团，该层厚 0.7m~2.8m，厚度变化较大。3、粉土：褐黄色，湿—很湿，稍密—中密，土质较均匀，含云母、氧化铁等，部分 地段夹粉质粘土，该层厚 0.5m~3.5m，平均厚度 1.23m，工程特性较好。4、粉质粘土：褐黄色可塑—硬塑，局部含姜石、云母、氧化铁。土层较均匀，层厚 3.1m 5.9m，平均厚度 4.5m。5、粉土：褐黄色湿~很湿，中密—密实，土质不匀，含云母、氧化铁等，局部含粉 质粘土，层厚 0.5m~3.8m，平均厚度 1.62m6、中砂：褐黄色，饱和，中密，含云母、石英较均匀，局部为细砂夹砾石或土团， 该层厚 0.4m 2.0m。7、卵石：杂色，饱和，密实，主要为长石、石英为主，亚圆形，一般直径为 2cm~7cm, 最大可达 18cm，局部含漂石，约 25~30%为中、细砂填充，含砾...
