楼宇自控系统技术方案VIP专享

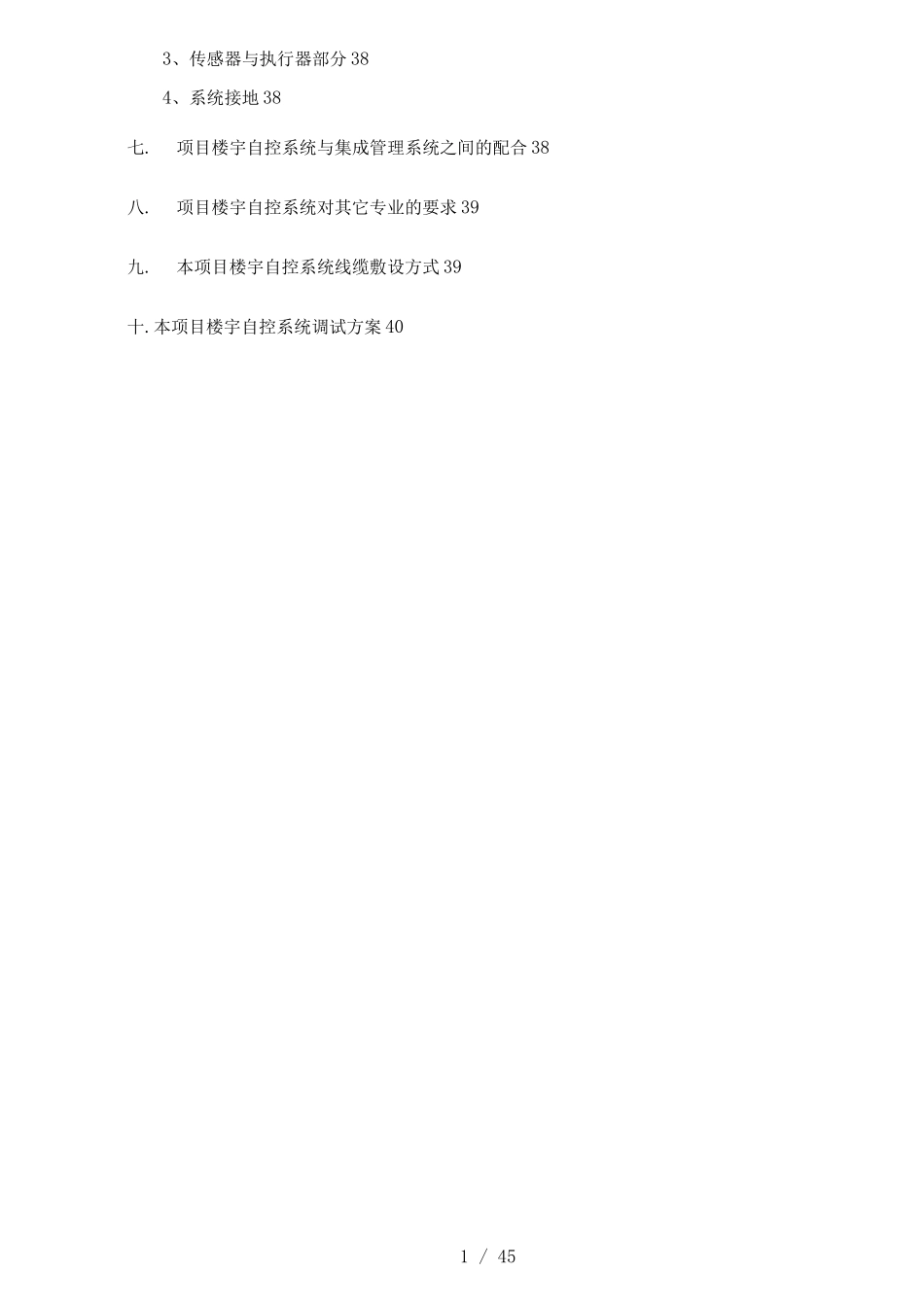

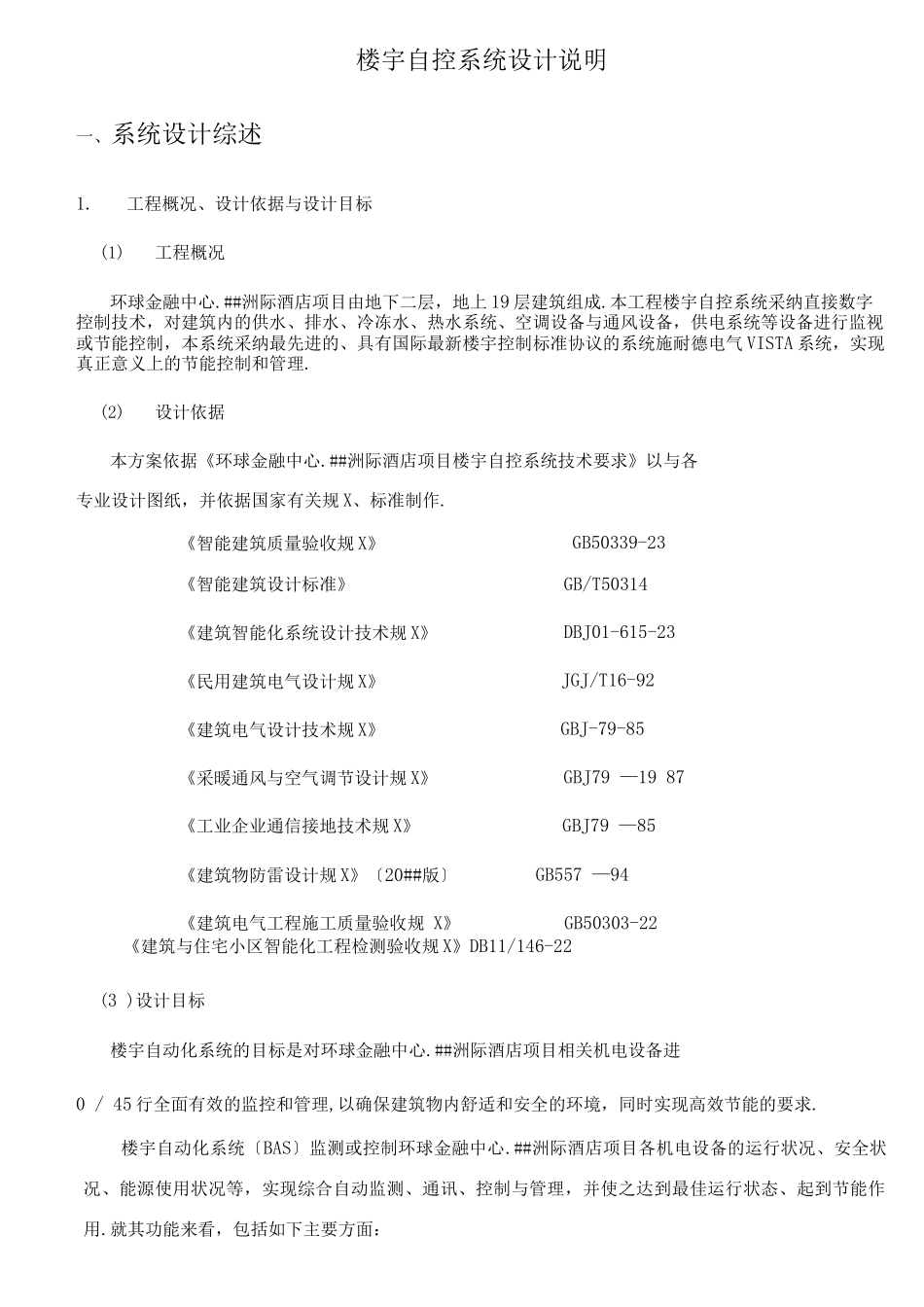

环球金融中心.##洲际酒店楼宇自控系统技术方案目录一、系统设计综述 01. 工程概况、设计依据与设计目标 02. 系统设计原则 23. 系统设计内容 7二、HVAC 系统控制方案分析 7三、环球金融中心.##洲际酒店项目楼宇自动化系统技术性能说明 141. 系统选型和定位 142. 系统总体层次与网络结构 153. 通讯网络结构错误!未定义书签。4. 系统的开放性和集成性错误!未定义书签。5. 系统硬件的功能说明错误!未定义书签。6. 系统软件功能错误!未定义书签。四. 方案控制功能、系统联动与节能性说明 26五.项目工程实施中对楼宇自控系统接的几点考虑 351、工程界面的划分 352、控制设备电控箱总的接要求 36六.项目工程实施中对楼宇自控系统所需电源的考虑 371、中控室部分 372、现场控制器部分 380 / 453、传感器与执行器部分 384、系统接地 38七.项目楼宇自控系统与集成管理系统之间的配合 38八.项目楼宇自控系统对其它专业的要求 39九.本项目楼宇自控系统线缆敷设方式 39十.本项目楼宇自控系统调试方案 401 / 45楼宇自控系统设计说明一、系统设计综述1.工程概况、设计依据与设计目标(1)工程概况环球金融中心.##洲际酒店项目由地下二层，地上 19 层建筑组成.本工程楼宇自控系统采纳直接数字控制技术，对建筑内的供水、排水、冷冻水、热水系统、空调设备与通风设备，供电系统等设备进行监视或节能控制，本系统采纳最先进的、具有国际最新楼宇控制标准协议的系统施耐德电气 VISTA 系统，实现真正意义上的节能控制和管理.(2)设计依据本方案依据《环球金融中心.##洲际酒店项目楼宇自控系统技术要求》以与各专业设计图纸，并依据国家有关规 X、标准制作.《建筑与住宅小区智能化工程检测验收规 X》DB11/146-22(3 )设计目标楼宇自动化系统的目标是对环球金融中心.##洲际酒店项目相关机电设备进0 / 45 行全面有效的监控和管理,以确保建筑物内舒适和安全的环境，同时实现高效节能的要求.楼宇自动化系统〔BAS〕监测或控制环球金融中心.##洲际酒店项目各机电设备的运行状况、安全状况、能源使用状况等，实现综合自动监测、通讯、控制与管理，并使之达到最佳运行状态、起到节能作用.就其功能来看，包括如下主要方面：《智能建筑质量验收规 X》GB50339-23《智能建筑设计标准》GB/T50314《建筑智能化系统设计技术规 X》DBJ01-615-23《民用建筑电气设计规 X》JGJ/T16-92《建筑电气设计技术规 X》GBJ-79-85《采暖通风与空气调节...
