模板支撑系统计算书

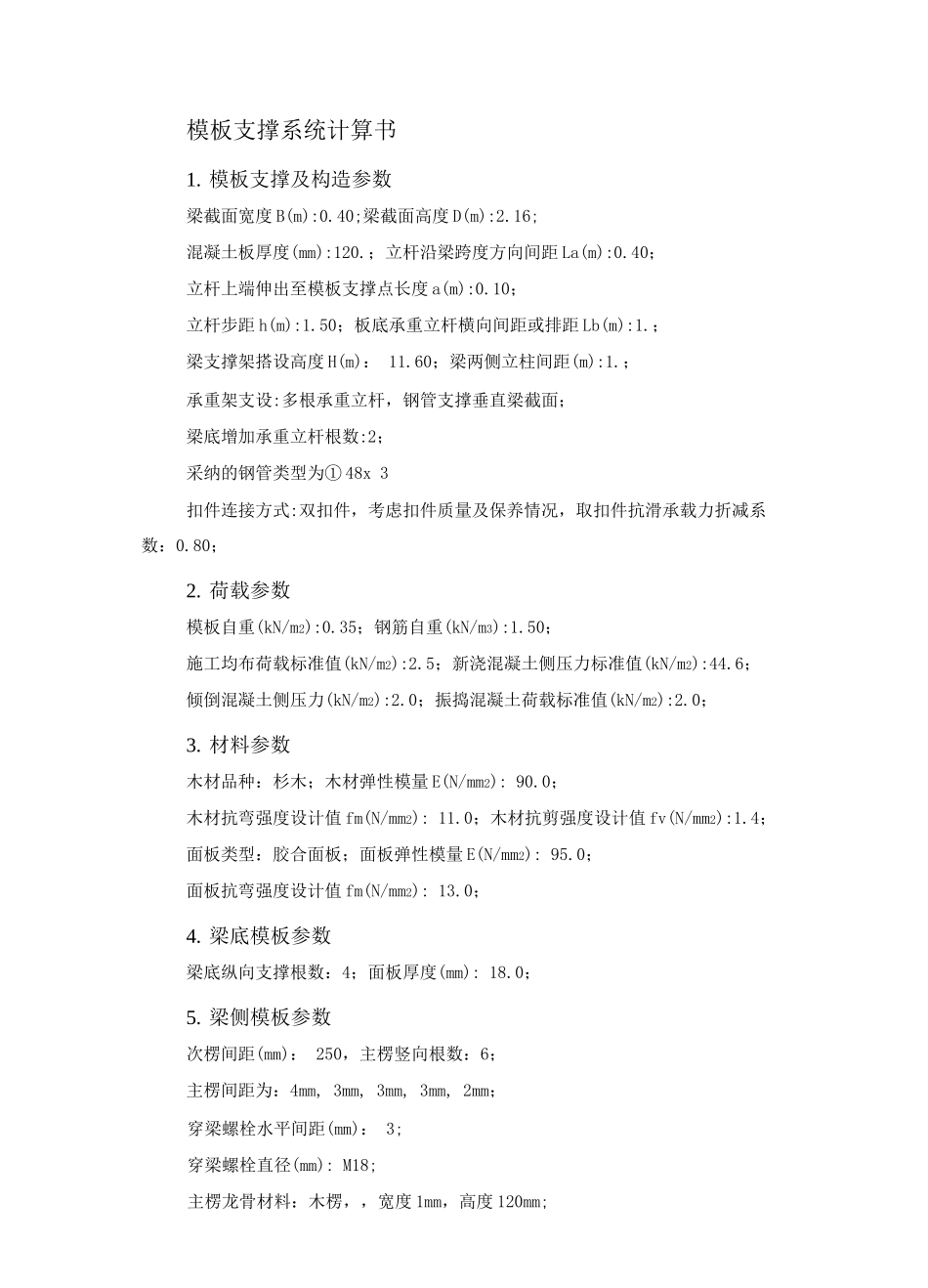

模板支撑系统计算书_第1页
1/26

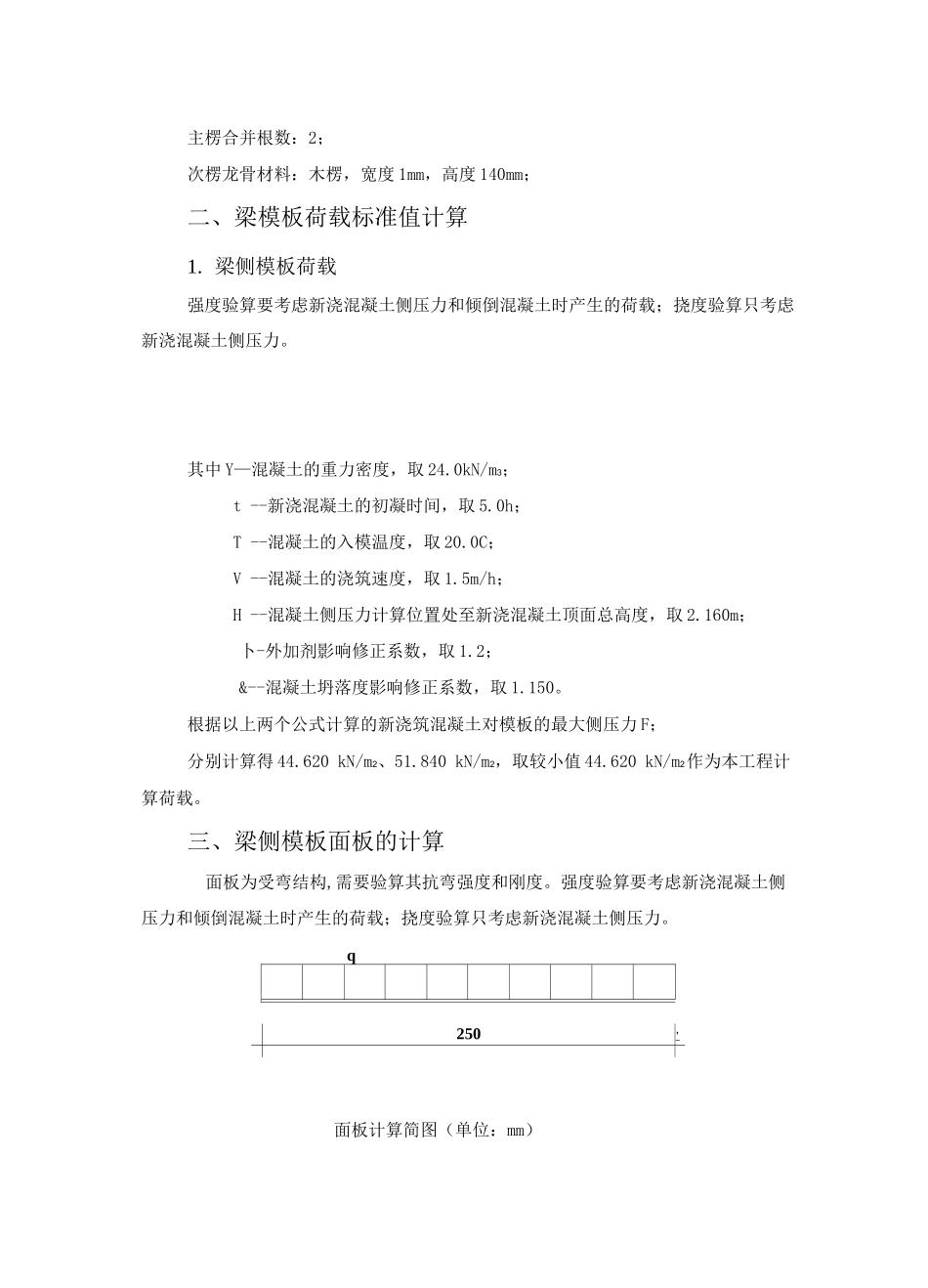

模板支撑系统计算书_第2页
2/26
模板支撑系统计算书_第3页
3/26
模板支撑系统计算书1. 模板支撑及构造参数梁截面宽度 B(m):0.40;梁截面高度 D(m):2.16;混凝土板厚度(mm):120.;立杆沿梁跨度方向间距 La(m):0.40;立杆上端伸出至模板支撑点长度 a(m):0.10;立杆步距 h(m):1.50;板底承重立杆横向间距或排距 Lb(m):1.;梁支撑架搭设高度 H(m): 11.60;梁两侧立柱间距(m):1.;承重架支设:多根承重立杆,钢管支撑垂直梁截面;梁底增加承重立杆根数:2;采纳的钢管类型为① 48x 3扣件连接方式:双扣件,考虑扣件质量及保养情况,取扣件抗滑承载力折减系数:0.80;2. 荷载参数模板自重(kN/m2):0.35;钢筋自重(kN/m3):1.50;施工均布荷载标准值(kN/m2):2.5;新浇混凝土侧压力标准值(kN/m2):44.6;倾倒混凝土侧压力(kN/m2):2.0;振捣混凝土荷载标准值(kN/m2):2.0;3. 材料参数木材品种:杉木;木材弹性模量 E(N/mm2): 90.0;木材抗弯强度设计值 fm(N/mm2): 11.0;木材抗剪强度设计值 fv(N/mm2):1.4;面板类型:胶合面板;面板弹性模量 E(N/mm2): 95.0;面板抗弯强度设计值 fm(N/mm2): 13.0;4. 梁底模板参数梁底纵向支撑根数:4;面板厚度(mm): 18.0;5. 梁侧模板参数次楞间距(mm): 250,主楞竖向根数:6;主楞间距为:4mm, 3mm, 3mm, 3mm, 2mm;穿梁螺栓水平间距(mm): 3;穿梁螺栓直径(mm): M18;主楞龙骨材料:木楞,,宽度 1mm,高度 120mm;主楞合并根数:2;次楞龙骨材料:木楞,宽度 1mm,高度 140mm;二、梁模板荷载标准值计算1. 梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载;挠度验算只考虑新浇混凝土侧压力。其中 Y—混凝土的重力密度,取 24.0kN/m3;t --新浇混凝土的初凝时间,取 5.0h;T --混凝土的入模温度,取 20.0C;V --混凝土的浇筑速度,取 1.5m/h;H --混凝土侧压力计算位置处至新浇混凝土顶面总高度,取 2.160m;卜-外加剂影响修正系数,取 1.2;&--混凝土坍落度影响修正系数,取 1.150。根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力 F;分别计算得 44.620 kN/m2、51.840 kN/m2,取较小值 44.620 kN/m2作为本工程计算荷载。三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载;挠度验算只考虑新浇混凝土侧压力。q250,-面板计算简图(单位:mm)1. 强度计算跨中弯矩计算公式如下:其中,W 一面板的净截面抵抗矩,W = 1 x 2.1...
