模板支撑计算书

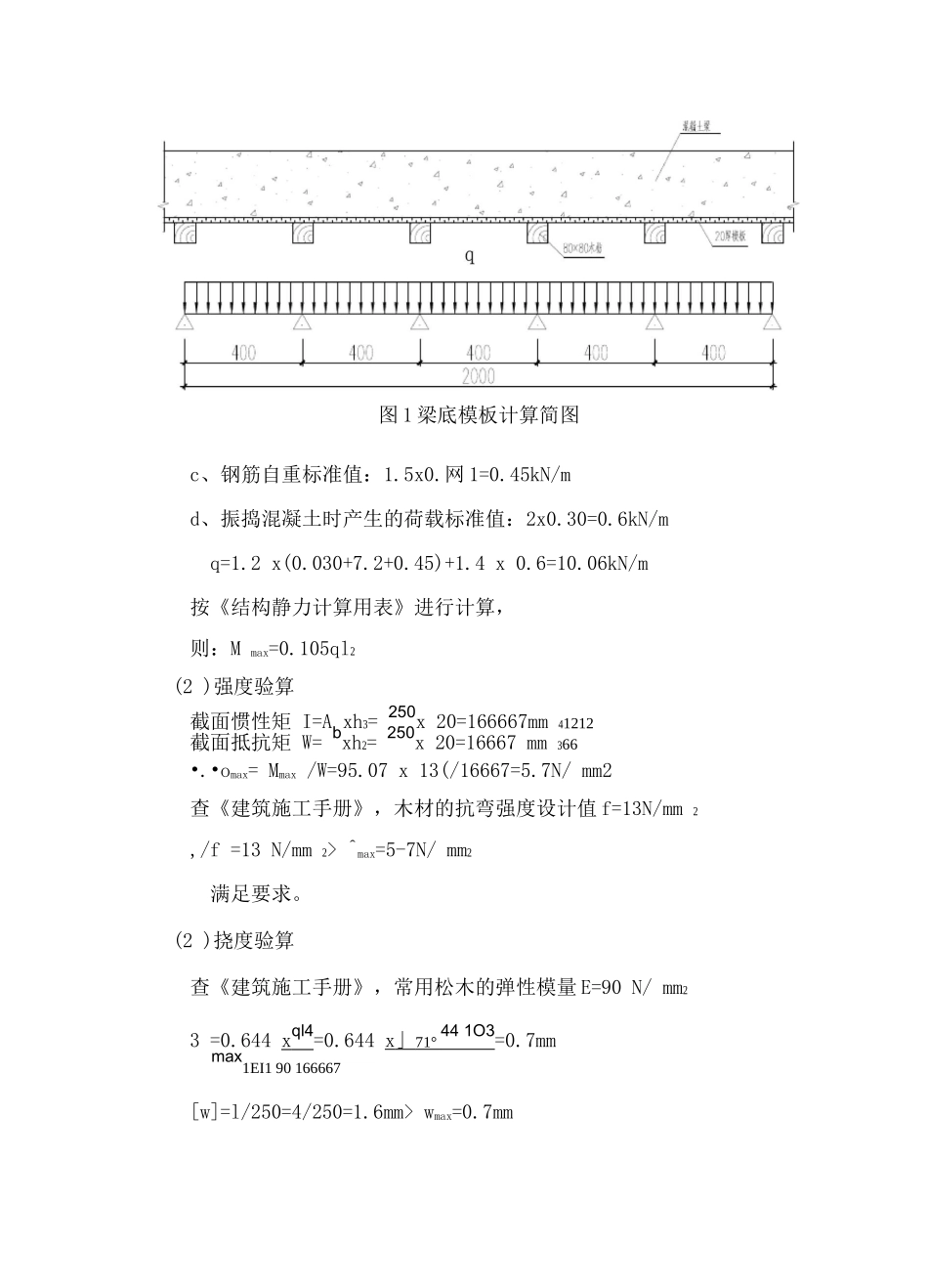

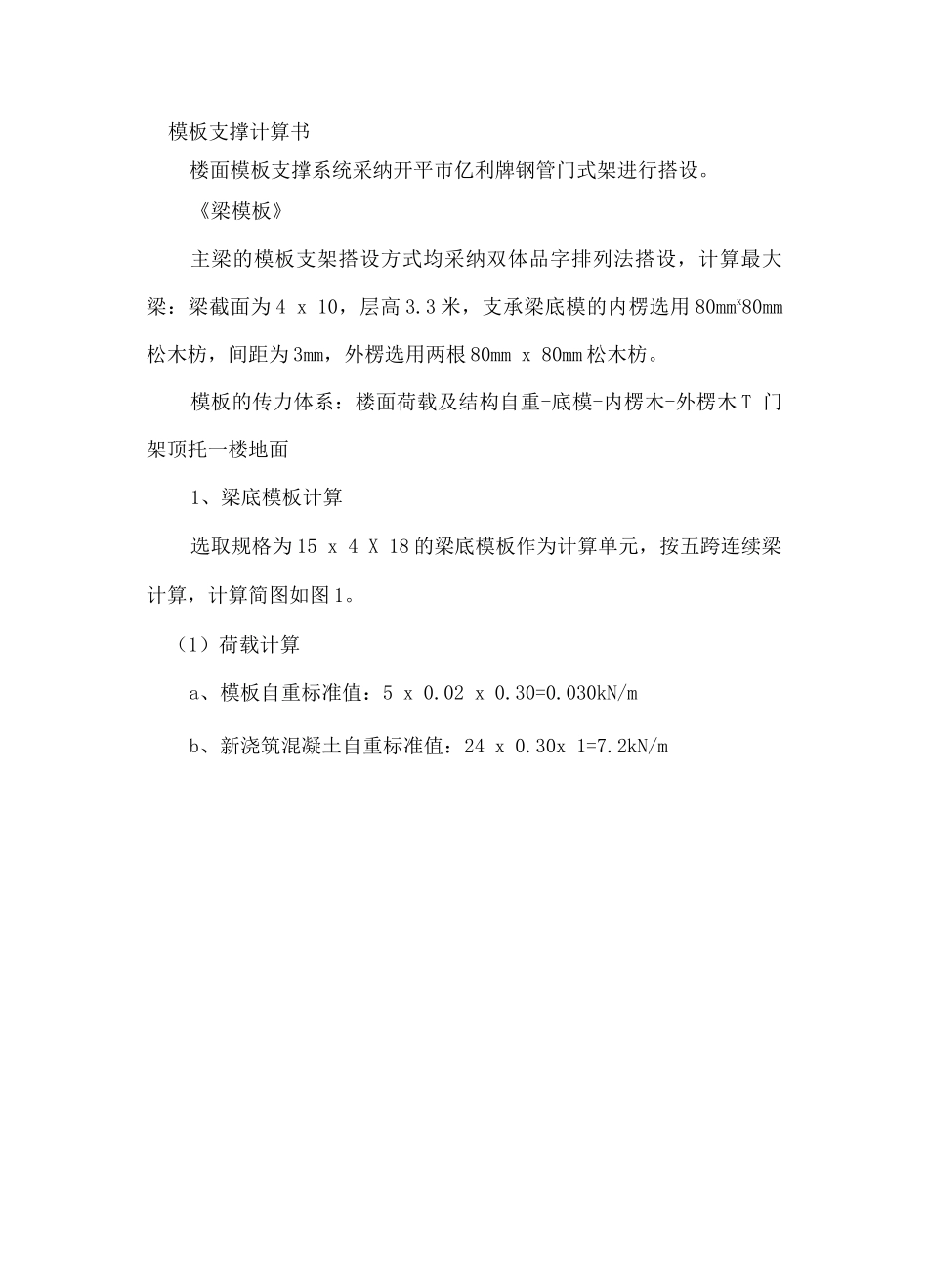

模板支撑计算书楼面模板支撑系统采纳开平市亿利牌钢管门式架进行搭设。《梁模板》主梁的模板支架搭设方式均采纳双体品字排列法搭设，计算最大梁：梁截面为 4 x 10，层高 3.3 米，支承梁底模的内楞选用 80mmx80mm松木枋，间距为 3mm，外楞选用两根 80mm x 80mm 松木枋。模板的传力体系：楼面荷载及结构自重-底模-内楞木-外楞木 T 门架顶托一楼地面1、梁底模板计算选取规格为 15 x 4 X 18 的梁底模板作为计算单元，按五跨连续梁计算，计算简图如图 1。（1）荷载计算a、模板自重标准值：5 x 0.02 x 0.30=0.030kN/mb、新浇筑混凝土自重标准值：24 x 0.30x 1=7.2kN/m图 1 梁底模板计算简图c、钢筋自重标准值：1.5x0.网 1=0.45kN/md、振捣混凝土时产生的荷载标准值：2x0.30=0.6kN/mq=1.2 x(0.030+7.2+0.45)+1.4 x 0.6=10.06kN/m按《结构静力计算用表》进行计算，则：M max=0.105ql2(2 )强度验算截面惯性矩 I=A xh3= 250x 20=166667mm 41212截面抵抗矩 W= bxh2= 250x 20=16667 mm 366•.•omax= Mmax /W=95.07 x 13(/16667=5.7N/ mm2查《建筑施工手册》，木材的抗弯强度设计值 f=13N/mm 2,/f =13 N/mm 2> ^max=5-7N/ mm2满足要求。(2 )挠度验算查《建筑施工手册》，常用松木的弹性模量 E=90 N/ mm23 =0.644 x ql4 =0.644 x 」 71° 44 1O3 =0.7mmmax1EI1 90 166667[w]=l/250=4/250=1.6mm> wmax=0.7mm挠度验算符合要求。2、梁侧模板计算梁高 10mm，侧模由多块模板拼装而成，立档间距为 4 mm ,选取规格为20 x 2 x 18 的梁侧模板作为计算单元，按五跨连续梁计算。(1)荷载计算a、振捣混凝土时产生的荷载标准值：按《建筑施工手册》第四版 8-6-2-1 取 4KN/m 2。..•2mm 宽侧模承受侧压力为:4x0.2=0.8 KN/mb、新浇筑混凝土对模板侧面的压力标准值：F =0.22 t V 2 =0.22x 24 x 2 x1.X 1.0x 而 c 0122515=64.7 KN/m2F = H =24 H =24x 0.8 =19.2 KN/m以上两者取较小值，F =19.2 KN/皿..•2mm 宽侧模承受侧压力为:19.2x0.2=3.84KN/mq=1.2 x 3.84+1.4 x 0.8=5.728kN/m按《结构静力计算用表》进行计算，则：M max=0.105ql2=0.105 x 5728 xQ=96N.m(2 )强度验算截面惯性矩 I=—/3= 2x 2 眼 133333mm 41212截面抵抗矩 W= b>h2= 2X 20=13333 mm 366•.•omax= Mmax /W=96 x 10/13333=7.2N/ mm2查《建筑施工手册》，木材的...
