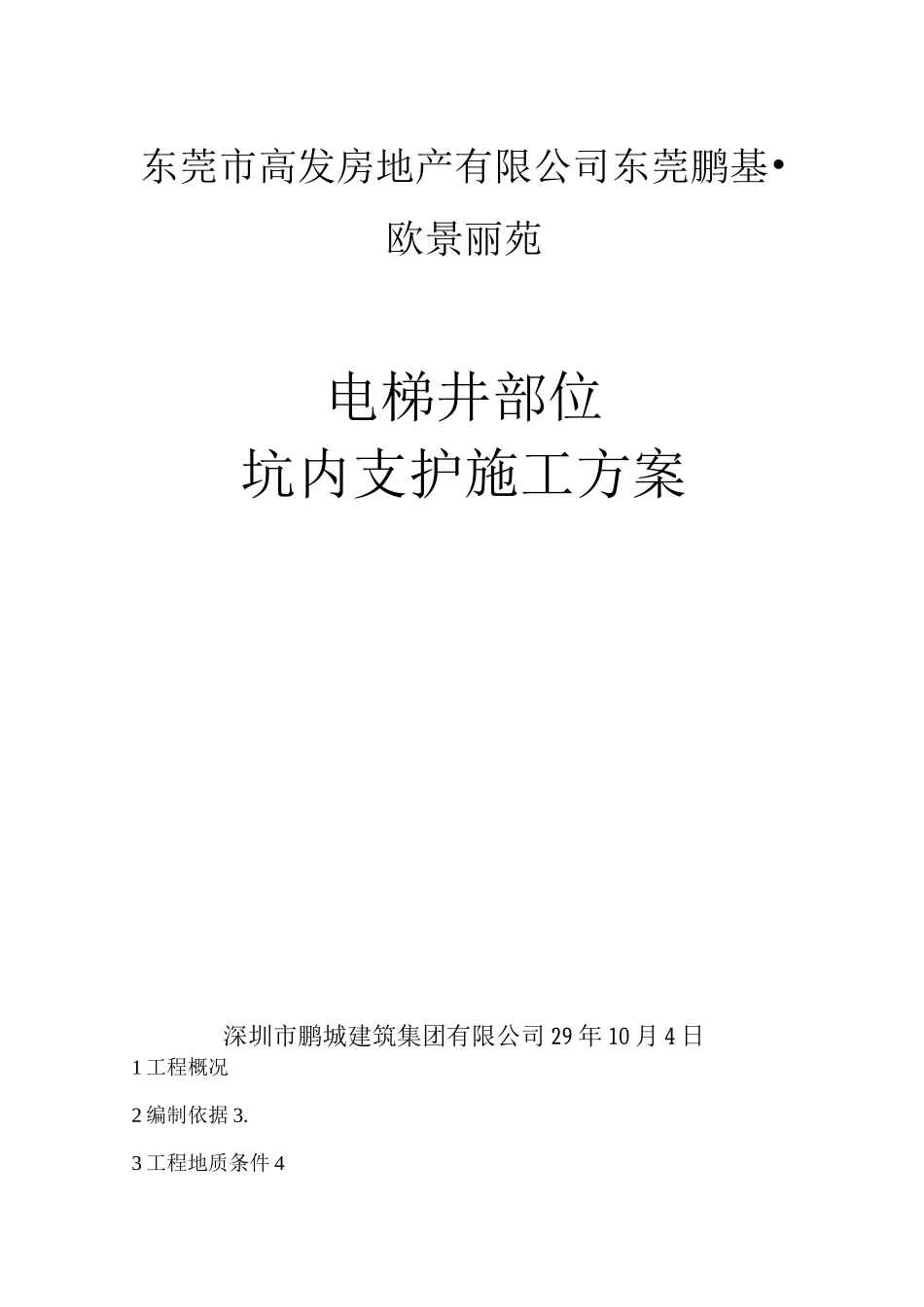

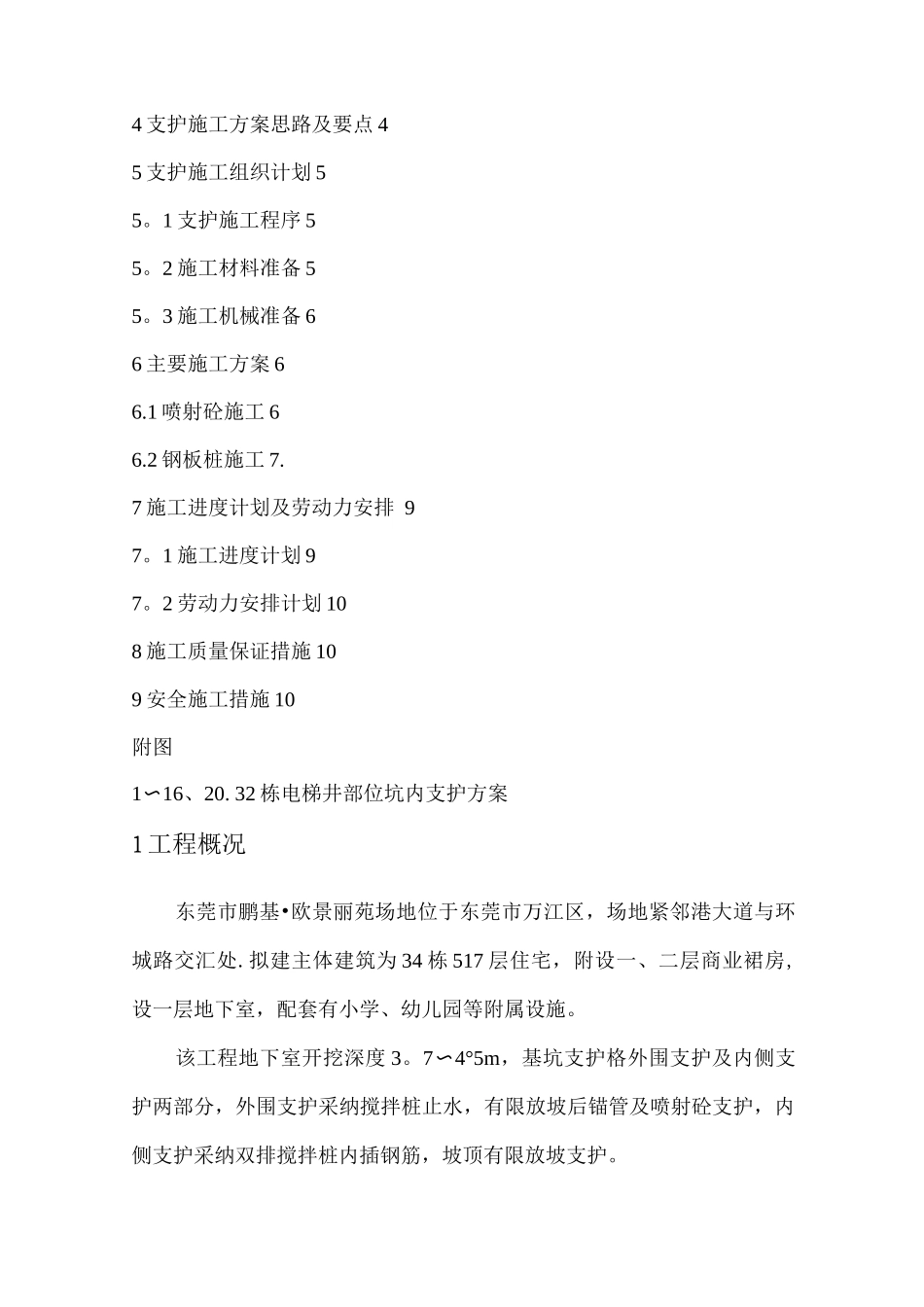

东莞市高发房地产有限公司东莞鹏基•欧景丽苑电梯井部位坑内支护施工方案深圳市鹏城建筑集团有限公司 29 年 10 月 4 日1 工程概况2 编制依据 3.3 工程地质条件 44 支护施工方案思路及要点 45 支护施工组织计划 55。1 支护施工程序 55。2 施工材料准备 55。3 施工机械准备 66 主要施工方案 66.1 喷射砼施工 66.2 钢板桩施工 7.7 施工进度计划及劳动力安排 97。1 施工进度计划 97。2 劳动力安排计划 108 施工质量保证措施 109 安全施工措施 10附图1〜16、20. 32 栋电梯井部位坑内支护方案1 工程概况东莞市鹏基•欧景丽苑场地位于东莞市万江区，场地紧邻港大道与环城路交汇处.拟建主体建筑为 34 栋 517 层住宅，附设一、二层商业裙房,设一层地下室，配套有小学、幼儿园等附属设施。该工程地下室开挖深度 3。7〜4°5m，基坑支护格外围支护及内侧支护两部分，外围支护采纳搅拌桩止水，有限放坡后锚管及喷射砼支护，内侧支护采纳双排搅拌桩内插钢筋，坡顶有限放坡支护。由于基坑再开挖至底板标高后,116、20. 32 栋电梯井部位承台超挖较深，开挖深度约 2。25〜3.20m，且主要在淤泥质砂层或淤泥中开挖，为保证该部分承台顺利开挖，需对该部分承台开挖做好支护措施，并消除该部分承台开挖对已施工桩基础的影响.根据地层性质及开挖深度的不同，本次支护主要采纳坡率法结合木桩支护，或采纳钢板桩支护方式（局部采纳钢板桩结合内支撑）。各支护施工均在基坑大开挖至底板底标高后进行施工。2 编制依据（1）鹏基•欧景丽苑相关建筑结构设计图纸。（2）鹏基•欧景丽苑工程场地岩土工程勘察报告。（3）《建筑基坑支护技术规程》JGJ120-99（4）《建筑基坑支护工程技术规程》DBJ/T15-20-97（5）《锚杆喷射混凝土支护技术法律规范》GB586 -21(6)《建筑地基基础工程质量验收法律规范》GB50202 —22(7)场地周边环境条件及类似工程经验。3 工程地质条件根据深圳市勘察讨论院有限公司 27 年 11 月 7 日提供的《鹏基•欧景丽苑工程场地岩土工程勘察》，拟建场区土层自上而下依次为:人工填土层、耕植土、淤泥质土、淤泥质砂、淤泥、残积粉质粘土，全风化砂质泥岩、强风化砂质泥岩。地下室大开挖基坑底部出露地层主要为淤泥质粉质粘土、淤泥质砂及淤泥。4 支护施工方案思路及要点根据本工程场地地质情况特点，本工程对于不同地层及开挖深度采纳的支护施工方案不同，主要有：(1)对于基坑开挖在淤泥质砂层中的，采...
