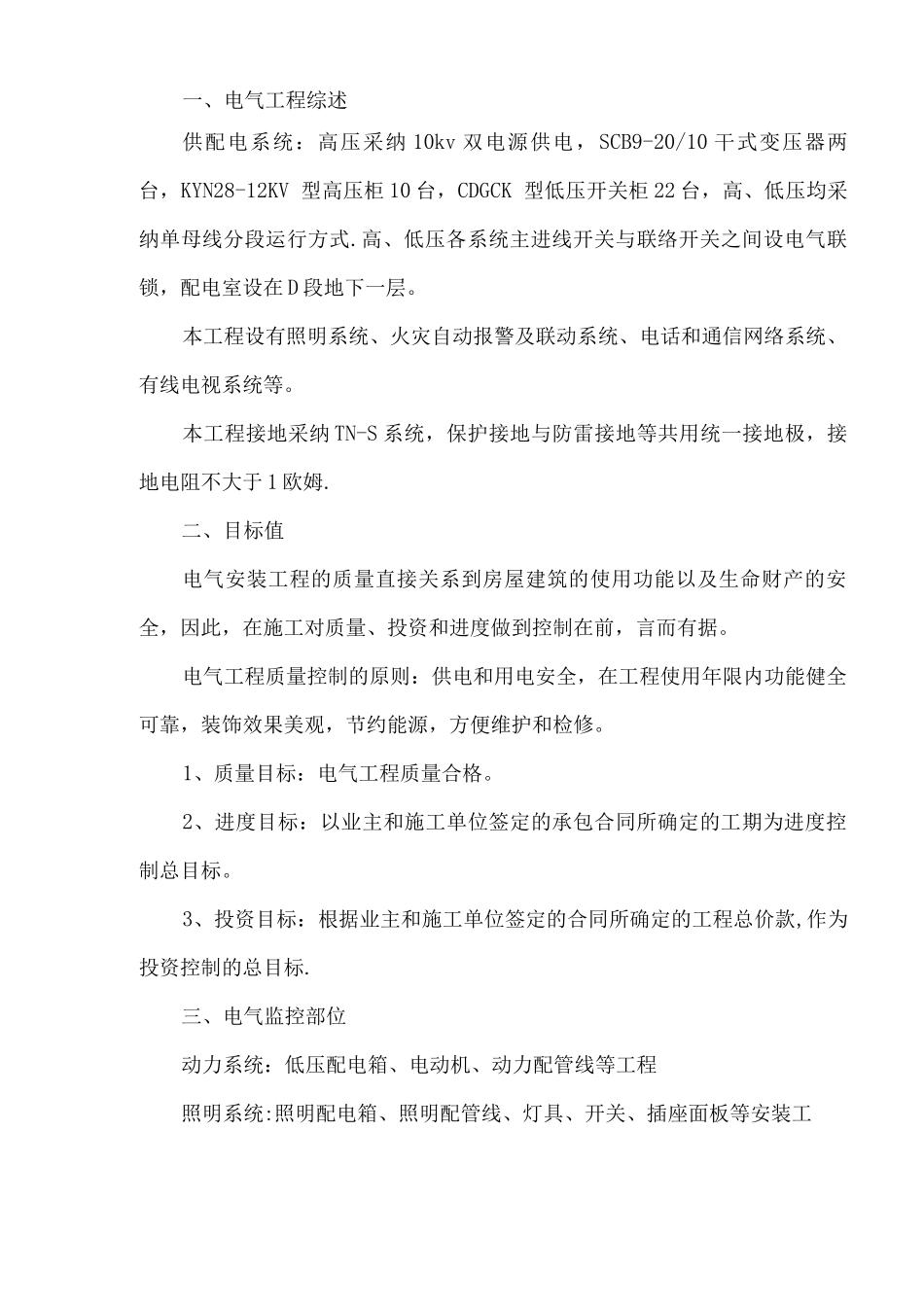

一、电气工程综述供配电系统：高压采纳 10kv 双电源供电，SCB9-20/10 干式变压器两台，KYN28-12KV 型高压柜 10 台，CDGCK 型低压开关柜 22 台，高、低压均采纳单母线分段运行方式.高、低压各系统主进线开关与联络开关之间设电气联锁，配电室设在 D 段地下一层。本工程设有照明系统、火灾自动报警及联动系统、电话和通信网络系统、有线电视系统等。本工程接地采纳 TN-S 系统，保护接地与防雷接地等共用统一接地极，接地电阻不大于 1 欧姆.二、目标值电气安装工程的质量直接关系到房屋建筑的使用功能以及生命财产的安全，因此，在施工对质量、投资和进度做到控制在前，言而有据。电气工程质量控制的原则：供电和用电安全，在工程使用年限内功能健全可靠，装饰效果美观，节约能源，方便维护和检修。1、质量目标：电气工程质量合格。2、进度目标：以业主和施工单位签定的承包合同所确定的工期为进度控制总目标。3、投资目标：根据业主和施工单位签定的合同所确定的工程总价款,作为投资控制的总目标.三、电气监控部位动力系统：低压配电箱、电动机、动力配管线等工程照明系统:照明配电箱、照明配管线、灯具、开关、插座面板等安装工消防报警系统:消防控制柜、消防配管线、消防广播、模块、探测器、报警器、显示、手报等安装弱电系统:电视、电话、网络布线等工程防雷接地保护系统:防雷装置系统和接地装置系统安装四、电气安装工程质量控制项目电气安装工程质量符合《建筑电气工程施工质量验收法律规范》（GB50303 —22）规定。五、电气安装工程监理预控措施1、设计文件复核和优化熟悉设计图纸和说明书，参加图纸会审并做好记录。全面了解设计要求和使用要求.1）设计文件的组成内容是否符合标准、法律规范；2）设计说明、工程数量、设备和主要材料是否与施工图相符，施工图相互之间是否符合一致，设计文件是否有错误和遗漏；3）室内设备的布置和线路路线，是否符合法律规范规定和现场实际；4）采纳新产品是否指明产品来源；5）电源协议、城建部门批准的线路路径的有关文件是否完整；6）结合供电方案，熟悉、了解、掌握供电系统构成及切换系统，重要负荷逻辑关系，了解相关专业的系统功能及负荷情况，重要数据应复核。2、电气安装施工企业资格审查1）资格应与承包工程的规模和技术要求相适应；2）由总承包单位分包的项目，总包单位应对工程质量全面负责。分包单位应按相应质量验收法律规范的规定，评定所承担的分项、分部工程的质量等级。...
