武汉某110KV变电站电气施工组织设计

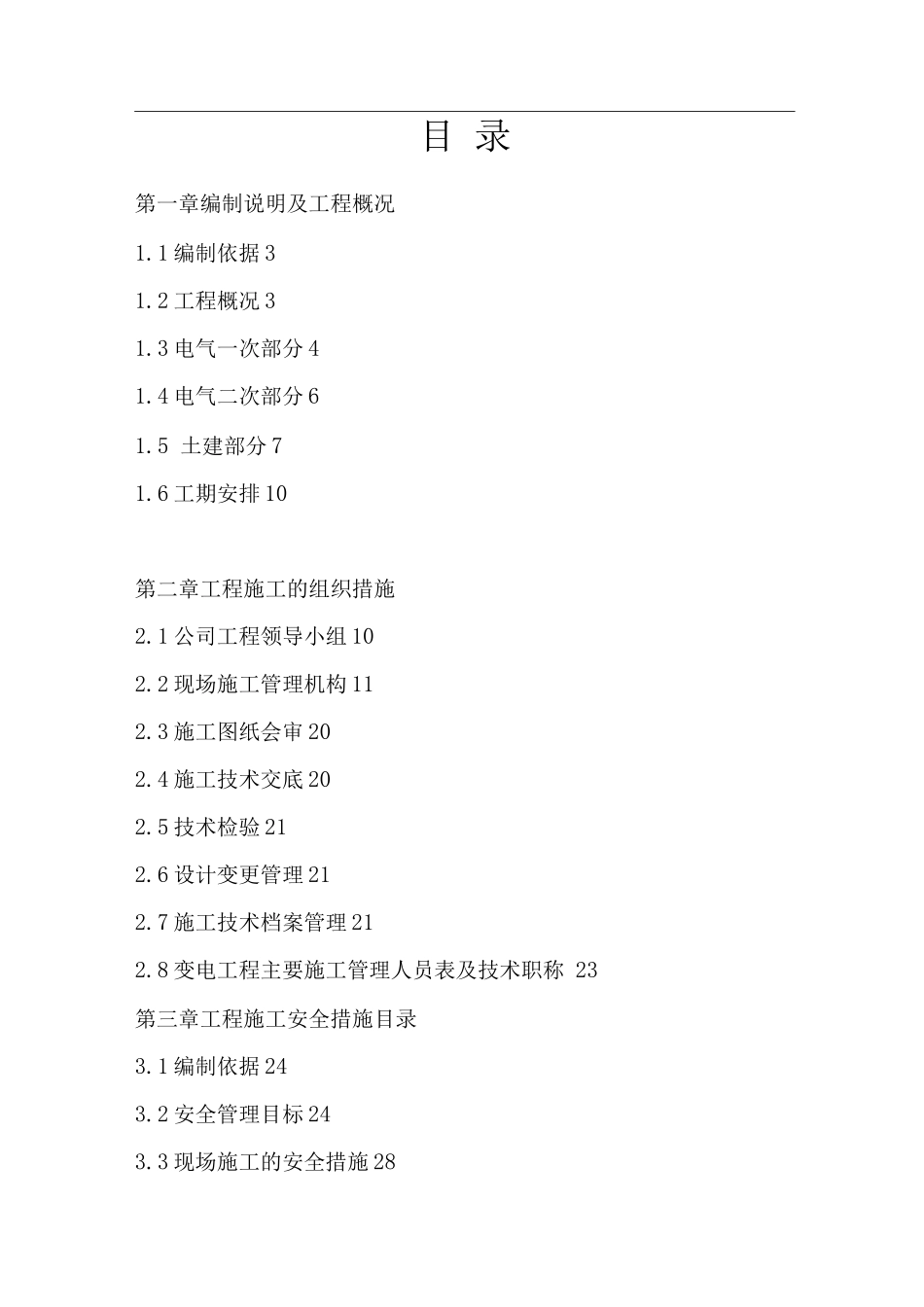

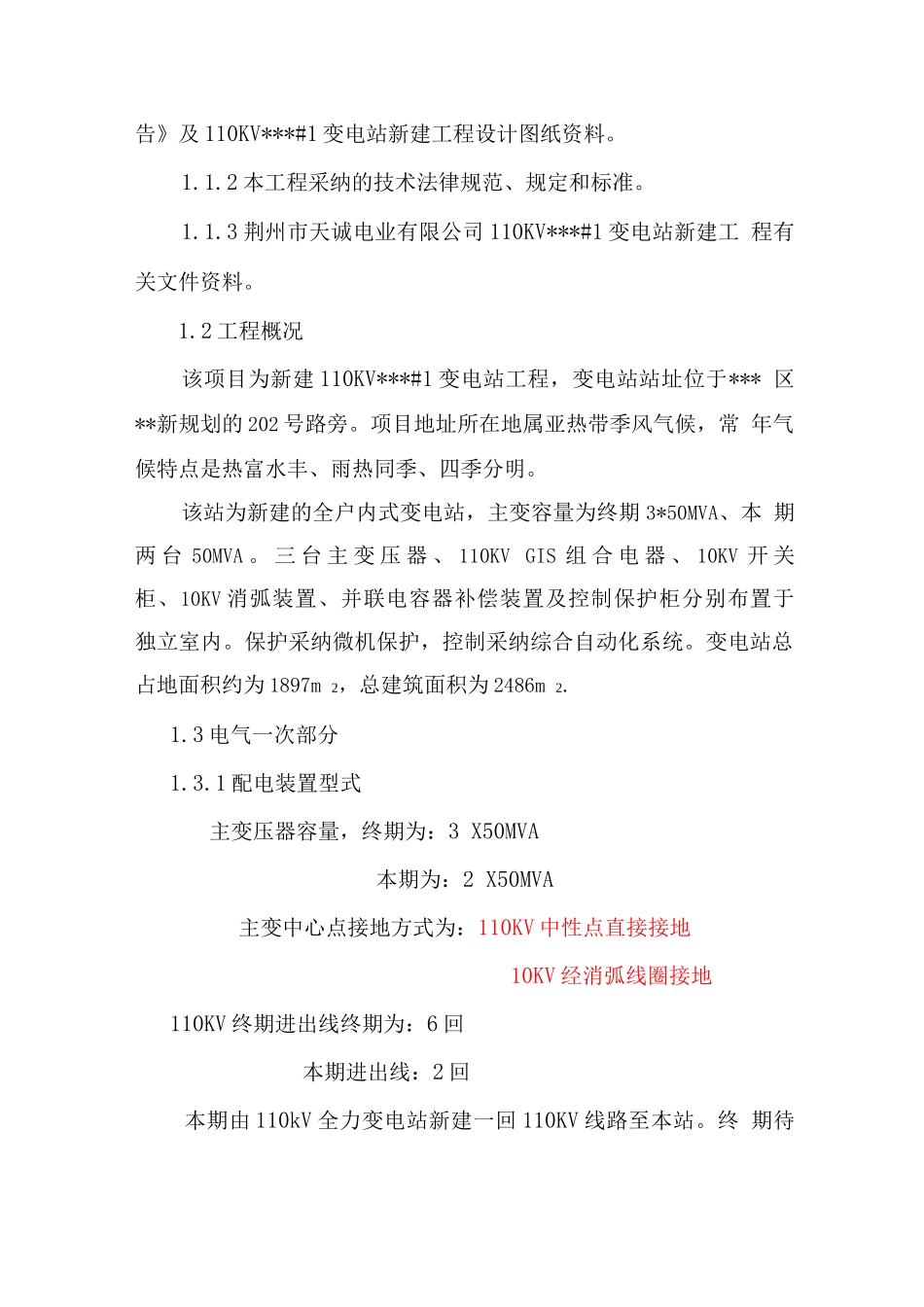

目 录第一章编制说明及工程概况1.1 编制依据 31.2 工程概况 31.3 电气一次部分 41.4 电气二次部分 61.5 土建部分 71.6 工期安排 10第二章工程施工的组织措施2.1 公司工程领导小组 102.2 现场施工管理机构 112.3 施工图纸会审 202.4 施工技术交底 202.5 技术检验 212.6 设计变更管理 212.7 施工技术档案管理 212.8 变电工程主要施工管理人员表及技术职称 23第三章工程施工安全措施目录3.1 编制依据 243.2 安全管理目标 243.3 现场施工的安全措施 28第四章工程施工的技术措施4. 1 土建部分 304.2 主变安装部分 394. 3 110KVA 氟化硫封闭式组合电器部分 414.4 10KV 电器设备安装部分 434.5 综合自动化安装调试部分 454.6 变电站二次电缆敷设及接线 464.7 防雷接地施工措施 474.8 工程质量管理 48第五章环境保护及文明施工5.1 加强施工管理、严格保护环境 495.2 文明施工的目标、组织机构和实施方案 51第六章计划、统计和信息管理6.1 计划、统计报表的编制与传递 556.2 信息管理目标 566.3 信息管理原则 566.4 信息管理措施 576.5 信息传递方式 58第一章编制说明及工程概况1.1 编制依据1.1.1**供电设计院《110KV***#1 输变电工程可行性讨论报 告》及 110KV***#1 变电站新建工程设计图纸资料。1.1.2 本工程采纳的技术法律规范、规定和标准。1.1.3 荆州市天诚电业有限公司 110KV***#1 变电站新建工 程有关文件资料。1.2 工程概况该项目为新建 110KV***#1 变电站工程，变电站站址位于*** 区**新规划的 202 号路旁。项目地址所在地属亚热带季风气候，常 年气候特点是热富水丰、雨热同季、四季分明。该站为新建的全户内式变电站，主变容量为终期 3*50MVA、本 期两 台 50MVA 。 三 台 主 变 压 器 、 110KV GIS 组 合 电 器 、 10KV 开 关 柜、10KV 消弧装置、并联电容器补偿装置及控制保护柜分别布置于 独立室内。保护采纳微机保护，控制采纳综合自动化系统。变电站总 占地面积约为 1897m 2，总建筑面积为 2486m 2.1.3 电气一次部分1.3.1 配电装置型式主变压器容量，终期为：3 X50MVA本期为：2 X50MVA主变中心点接地方式为：110KV 中性点直接接地10KV 经消弧线圈接地110KV 终期进出线终期为：6 回本期进出线：2 回本期由 110kV 全力变电站新建一回 110KV 线路至本站。终 期待***# 1 变电站扩建时，再由 110KV 枫树...
