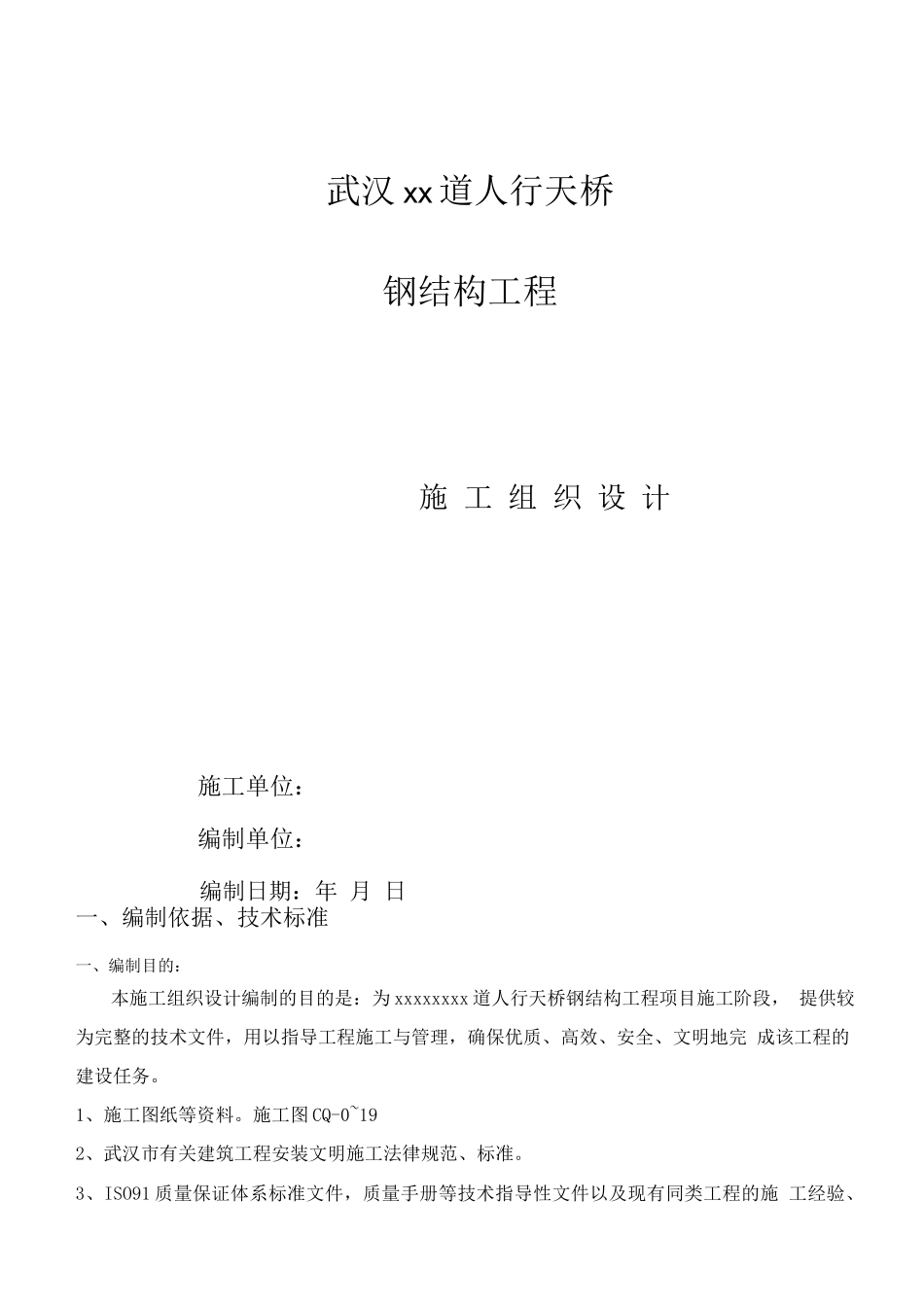

武汉某人行天桥钢结构工程施工组织设计

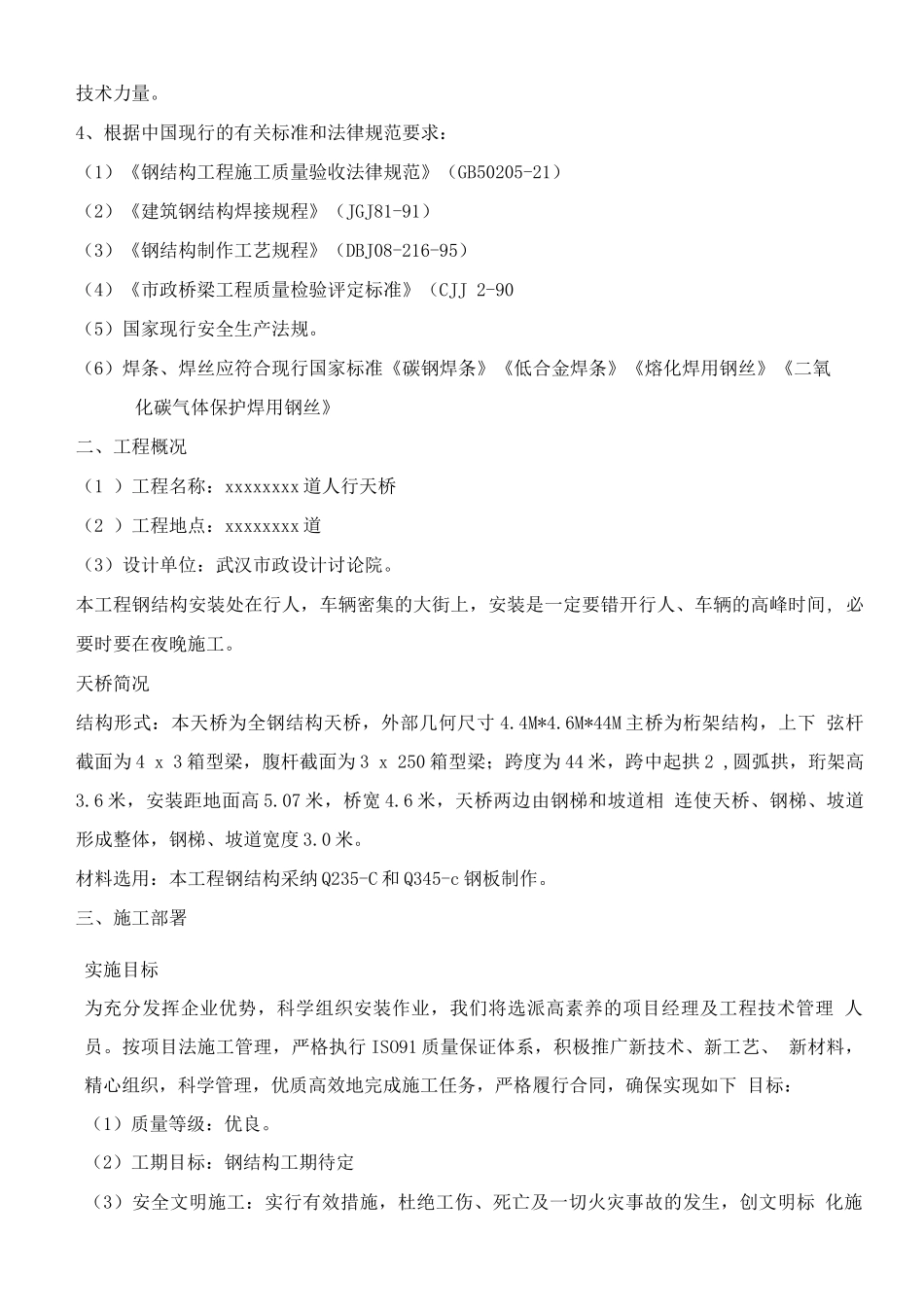

武汉 xx 道人行天桥钢结构工程施 工 组 织 设 计施工单位：编制单位：编制日期：年 月 日一、编制依据、技术标准一、编制目的：本施工组织设计编制的目的是：为 xxxxxxxx 道人行天桥钢结构工程项目施工阶段， 提供较为完整的技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完 成该工程的建设任务。1、施工图纸等资料。施工图 CQ-0~192、武汉市有关建筑工程安装文明施工法律规范、标准。3、ISO91 质量保证体系标准文件，质量手册等技术指导性文件以及现有同类工程的施 工经验、技术力量。4、根据中国现行的有关标准和法律规范要求：（1）《钢结构工程施工质量验收法律规范》（GB50205-21）（2）《建筑钢结构焊接规程》（JGJ81-91）（3）《钢结构制作工艺规程》（DBJ08-216-95）（4）《市政桥梁工程质量检验评定标准》（CJJ 2-90（5）国家现行安全生产法规。（6）焊条、焊丝应符合现行国家标准《碳钢焊条》《低合金焊条》《熔化焊用钢丝》《二氧化碳气体保护焊用钢丝》二、工程概况（1 ）工程名称：xxxxxxxx 道人行天桥（2 ）工程地点：xxxxxxxx 道（3）设计单位：武汉市政设计讨论院。本工程钢结构安装处在行人，车辆密集的大街上，安装是一定要错开行人、车辆的高峰时间, 必要时要在夜晚施工。天桥简况结构形式：本天桥为全钢结构天桥，外部几何尺寸 4.4M*4.6M*44M 主桥为桁架结构，上下 弦杆截面为 4 x 3 箱型梁，腹杆截面为 3 x 250 箱型梁；跨度为 44 米，跨中起拱 2 ,圆弧拱，珩架高3.6 米，安装距地面高 5.07 米，桥宽 4.6 米，天桥两边由钢梯和坡道相 连使天桥、钢梯、坡道形成整体，钢梯、坡道宽度 3.0 米。材料选用：本工程钢结构采纳 Q235-C 和 Q345-c 钢板制作。三、施工部署实施目标为充分发挥企业优势，科学组织安装作业，我们将选派高素养的项目经理及工程技术管理 人员。按项目法施工管理，严格执行 ISO91 质量保证体系，积极推广新技术、新工艺、 新材料，精心组织，科学管理，优质高效地完成施工任务，严格履行合同，确保实现如下 目标：（1）质量等级：优良。（2）工期目标：钢结构工期待定（3）安全文明施工：实行有效措施，杜绝工伤、死亡及一切火灾事故的发生，创文明标 化施工场地。（4）科技进步目标：为实现上述质量、工期、安全文明施工等目标，充分发挥科技的作 用，在施工中采纳成熟的科技成果和现代化管理技术。本工程施工分三个阶段：第一...
