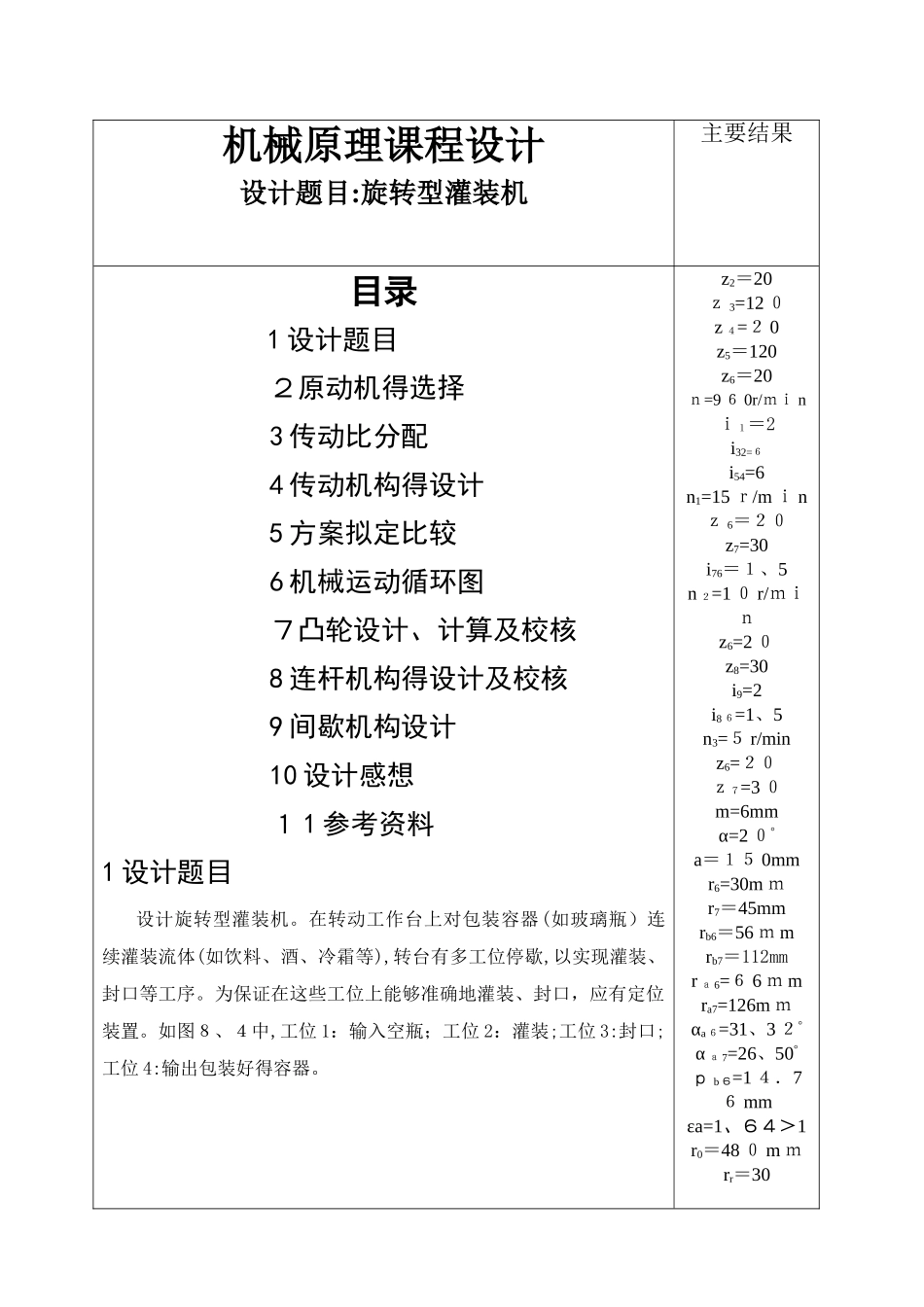

机械原理课程设计设计题目:旋转型灌装机主要结果目录1 设计题目 ２原动机得选择3 传动比分配4 传动机构得设计5 方案拟定比较6 机械运动循环图７凸轮设计、计算及校核8 连杆机构得设计及校核9 间歇机构设计10 设计感想１ 1 参考资料1 设计题目设计旋转型灌装机。在转动工作台上对包装容器(如玻璃瓶）连续灌装流体(如饮料、酒、冷霜等),转台有多工位停歇,以实现灌装、封口等工序。为保证在这些工位上能够准确地灌装、封口，应有定位装置。如图８、４中,工位 1：输入空瓶；工位 2：灌装;工位 3:封口;工位 4:输出包装好得容器。z2＝20ｚ 3=12 ０z ４=２ 0z5＝120z6＝20ｎ=9 ６ 0r/ｍｉ nｉ１＝2i32=６i54=6n1=15 ｒ/m ｉ nｚ 6＝２０z7=30i76＝１、5n ２=1 ０ r/ｍｉｎz6=2 ０z8=30i9=2i8 ６=1、5n3=５ r/minz6=２０ｚ７=3 ０m=6mmα=2 ０°a＝１５ 0mmr6=30m ｍr7＝45mmrb6＝56 ｍ mrb7＝112mmr ａ 6=６ 6 ｍ mra7=126m ｍαa ６=31、3 ２°α ａ 7=26、50°ｐ b ６=1 ４．7６ mmεa=1、６４＞1r0＝48 ０ m ｍrr＝301、1 设计条件该机采纳电动机驱动,传动方式为机械传动旋转型灌装机技术参数方案号转台直径mm电动机转速r/min灌装速度r/minA600144010B550144012C500960151、2 设计要求1、旋转灌装机应包括连杆机构、凸轮机构、齿轮机构等三种常用机构。至少设计出三种能实现其运动形式要求得机构2、设计传动系统并确定其传动比分配３、在用Ａ 2 图纸上画出旋转灌装机得运动方案简图与用运动循环图分配各机构得节拍。4、对连杆机构进行速度与加速度得分析,绘出运动线图,用图解法或者就是解析法设计平面连杆机构5、凸轮机构得计算，按要求选择从动件运动规律，并确定基园半径,最大压力角,最小曲率半径,在 A2 上画出从动件得运动规律图与凸轮得轮廓线图。6、齿轮机构得设计计算。7、编写设计计算说明书。、2 原动机得选择本身设计采纳方案 C 与Ａ。故采纳电动机驱动,其转速为 9 ６ 0r/ｍ in。灌装速度为 10 r/mi ｎ、3 传动比分配原动机通过三次减数达到设计要求。第一次减速，通过减速器三级减速到２ 0r／min,其传动比分别为 2、６、6。第二次减速,夹紧装置,转动装置及压盖装置所需转速为１ 0r／m ｉ n，另设计一级减速，ｈ＝60mmφ=3 ０°φ`＝30°φs=1 ２ 0°φs｀=18 ０°αm ａｘ=28°＜30°a=１ 00mmb=9 ０ 0mme=５００ m ｍs=22 ０ mmθ=10°rmi ｎ=...
