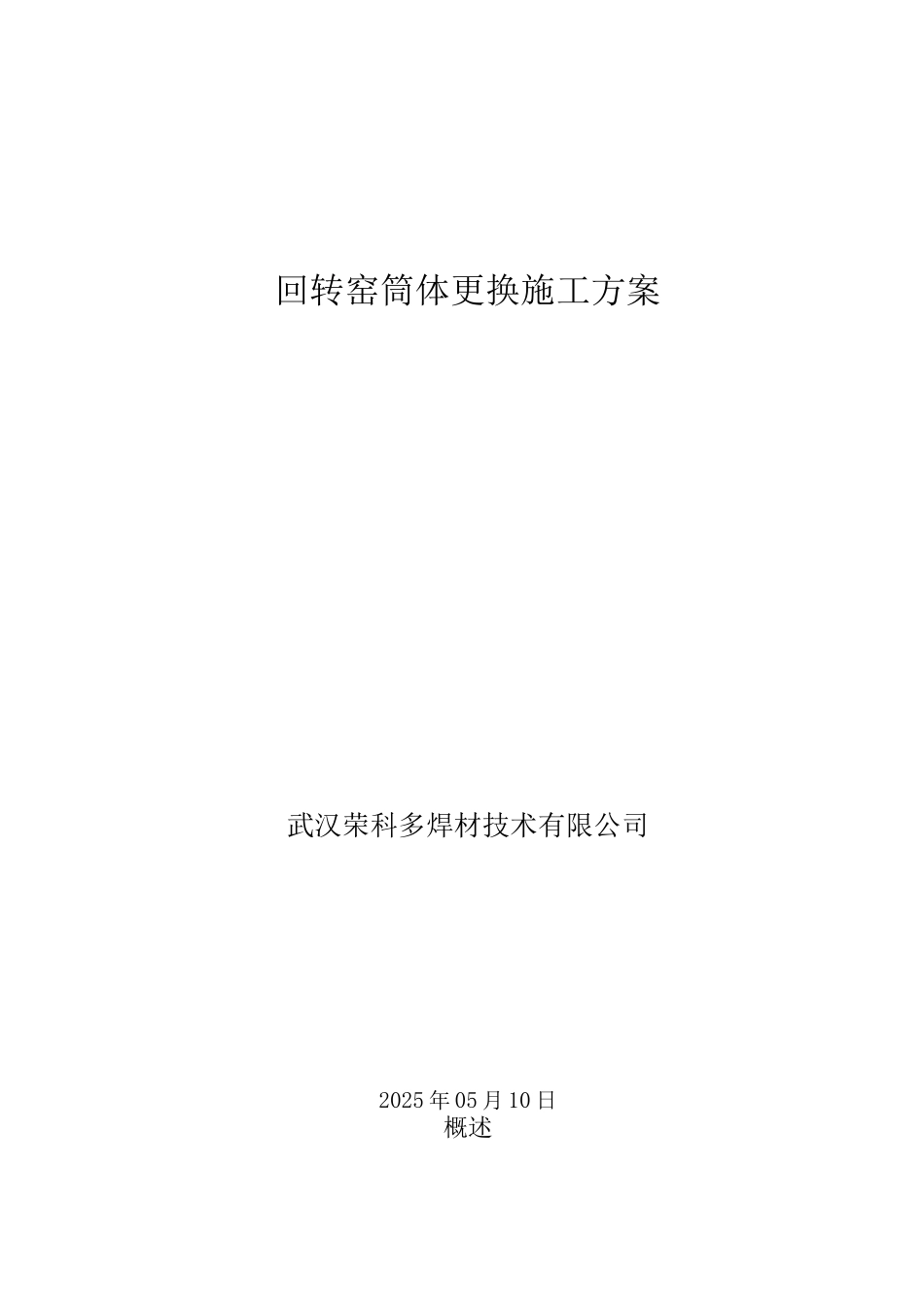

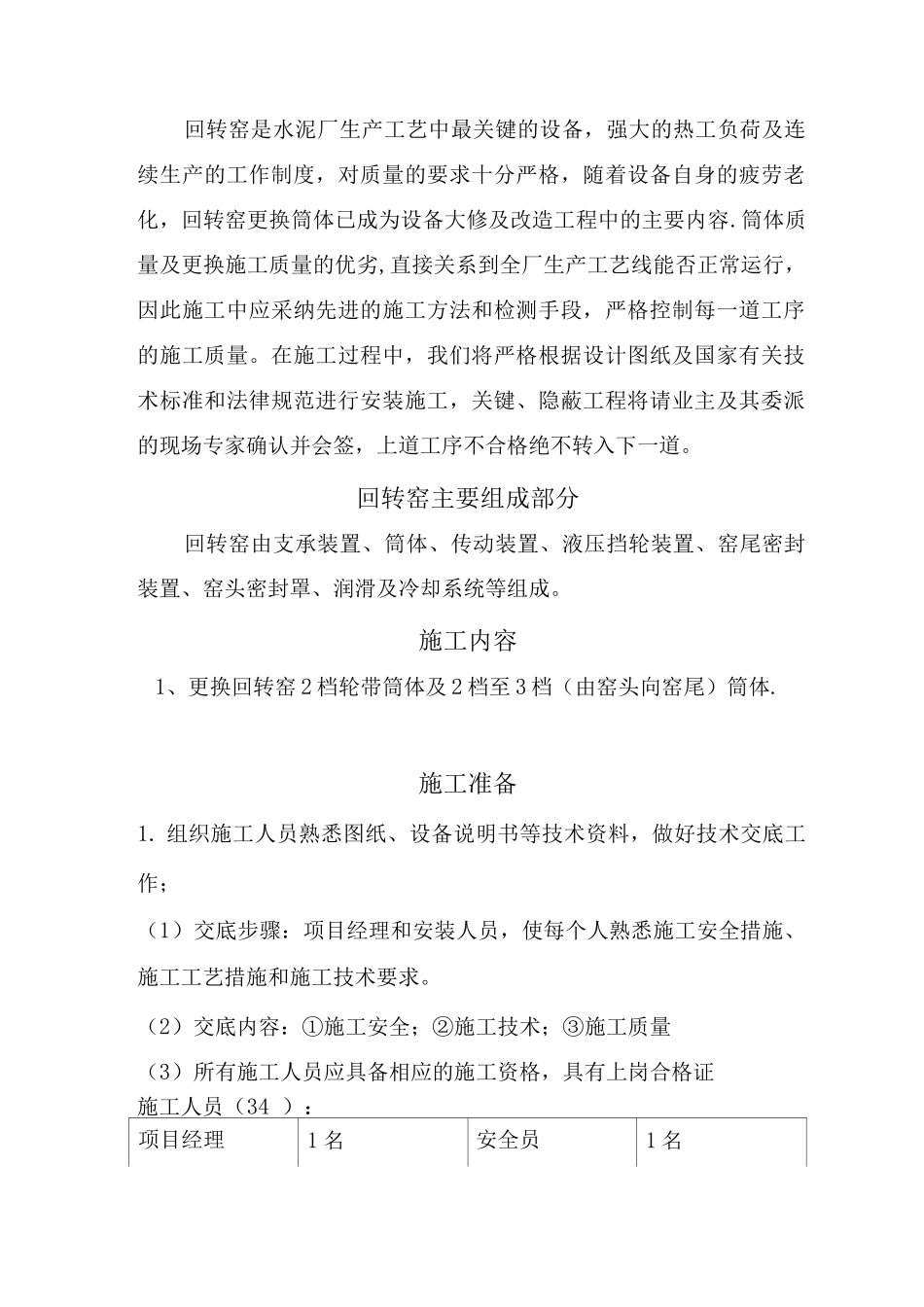

回转窑筒体更换施工方案武汉荣科多焊材技术有限公司2025 年 05 月 10 日概述回转窑是水泥厂生产工艺中最关键的设备，强大的热工负荷及连续生产的工作制度，对质量的要求十分严格，随着设备自身的疲劳老化，回转窑更换筒体已成为设备大修及改造工程中的主要内容.筒体质量及更换施工质量的优劣,直接关系到全厂生产工艺线能否正常运行，因此施工中应采纳先进的施工方法和检测手段，严格控制每一道工序的施工质量。在施工过程中，我们将严格根据设计图纸及国家有关技术标准和法律规范进行安装施工，关键、隐蔽工程将请业主及其委派的现场专家确认并会签，上道工序不合格绝不转入下一道。回转窑主要组成部分回转窑由支承装置、筒体、传动装置、液压挡轮装置、窑尾密封装置、窑头密封罩、润滑及冷却系统等组成。施工内容1、更换回转窑 2 档轮带筒体及 2 档至 3 档（由窑头向窑尾）筒体.施工准备1. 组织施工人员熟悉图纸、设备说明书等技术资料，做好技术交底工作；（1）交底步骤：项目经理和安装人员，使每个人熟悉施工安全措施、施工工艺措施和施工技术要求。（2）交底内容：①施工安全；②施工技术；③施工质量（3）所有施工人员应具备相应的施工资格，具有上岗合格证施工人员（34 ）：项目经理1 名安全员1 名技术员2 名领班2 名钳工10 名铆工6 名起重工4 名焊工8 名2. 了解设备到货及设备存放位置等现场情况；根据业主设备备件供销合同及厂家到货清单清点备件规格、数量3。准备施工工机具及材料，接通施工电源;施工工具（36 台/套）：电焊机5 台千斤顶5 吨 2 台气割4 套千斤顶1 吨 4 台磁力切割机2 台千斤顶20 吨 4 台角磨机4 台划线工具1 套经纬仪1 台手拉葫芦6 台水准仪一台吊车150 吨一台碳弧气刨一台4. 根据设备到货清单检查其数量、规格、尺寸，根据图纸要求及国家相关标准检查其质量情况（筒体需随带具有专业检测资质单位出具的焊缝探伤报告)。施工具体方案1、首先查找该回转窑筒体图纸，了解筒体内径大小和相关安装要求.2、施工前的静态测量：(1) 窑筒体的弯曲测量：即窑各部位跳动值，重点是窑头、窑尾、窑中齿圈、各档滚圈及各更换更换筒体接处两侧，测完后做好笔录便。作用有三：第一作为原始数据便于大修后比较；第二作为筒体对接时的参考；第三作为对其他未更换筒体是否割校直的依据.(2) 窑、机各档之间旧筒体的准确长度及各底座纵向中心距⑶ 在有关部门配合下，依据图纸技术要求及有关筒体...
