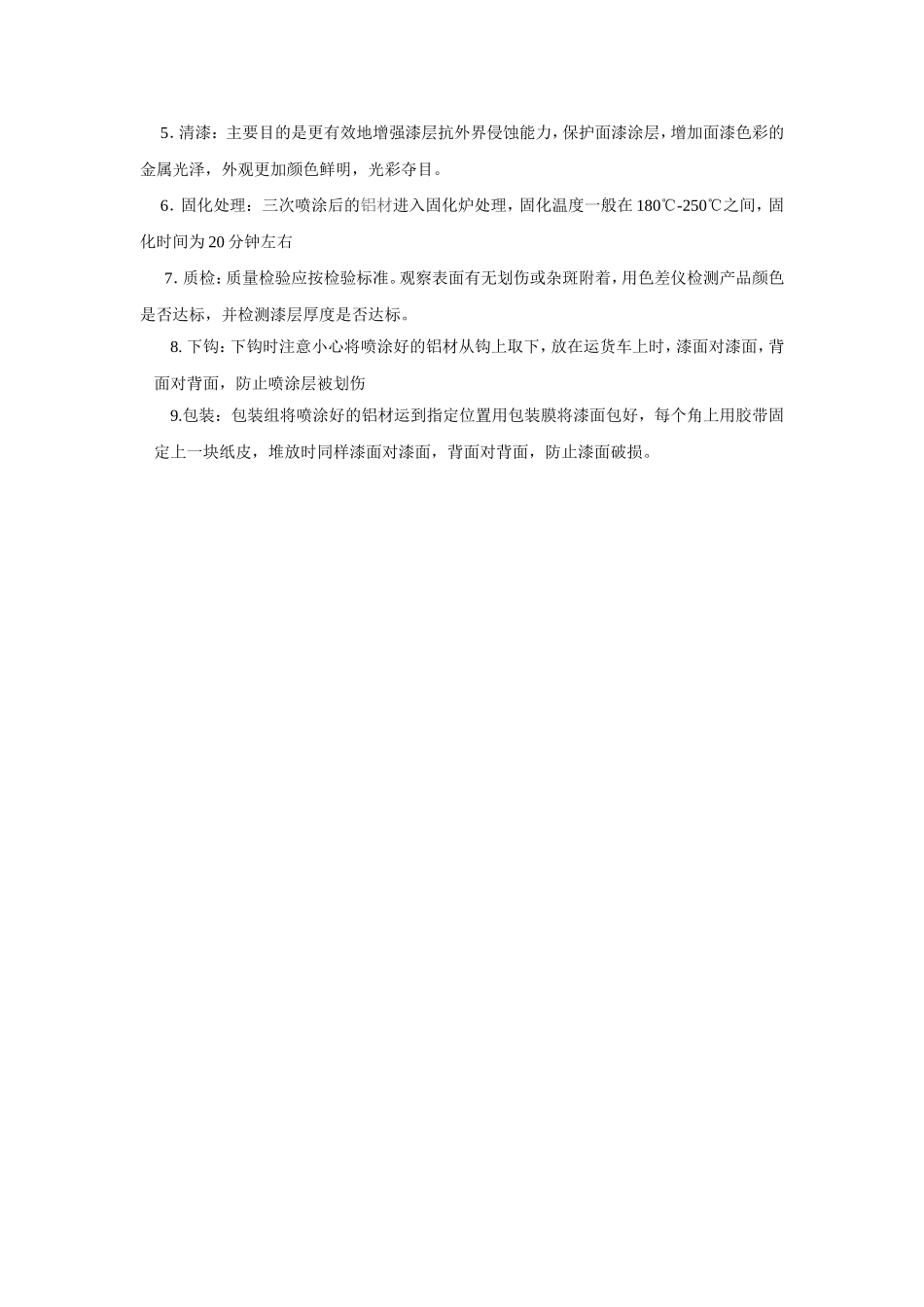

铝单板加工工艺流程：1.设计并绘出其钣金件的零件图,又叫三视图.其作用是用图纸方式将其钣金件的结构表达出来.2.绘制展开图.也就是将一结构复杂的零件展开成一个平板件.3.开料，开料的方式有很多种,主要有以下几种方式:1)剪床开料.是利用剪床剪出展开图的外形长宽尺寸.若有冲孔、切角的，再转冲床结合模具冲孔、切角成形.（我公司剪床可加工的铝单板厚度为0.5—6mm,钢板0.5-3mm。长度4米以内，剪切原料超过1.2m*2.4m时需3到4人操作，板面抬平双手抓紧板材。）2)．冲床开料.是利用冲床分一步或多步在板材上将零件展开后的平板件结构冲制成形.其优点是耗费工时短,效率高,可减少加工成本,在批量生产时经常用到.数控冲床在模具的配合下可以冲出一些特别形状的镂空效果，我公司所用的数控冲床HP-2500可加工宽度在1530以内的铝板。3)．数控雕刻机开料.数控雕刻机下料时首先要编写数控加工程序.就是利用编程软件,将绘制的展开图编写成数控加工机床可识别的程序.让其跟据这些程序一步一步的在一块铝板上,将其平板件的结构形状冲制出来.加工时要注意如何排版比较合理省料。我公司的数控雕刻机可加工范围为2m*3.5m的铝板。3.冲孔.就是用冲床按图纸在铝板上冲出相应的孔位，以便组装时安装角码。加工时要注意孔位间距及孔位边距是否正确。4.折弯.折弯就是根据图纸将2D的平板件,折成3D的零件.其加工需要有折床来完成操作.它也有一定的折弯顺序,其原则是对下一刀不产生干涉的先折,会产生干涉的后折.对于一些折弯比较发杂或者几个折弯太过靠近的情况可以用数控开槽机对某些折弯处进行开槽处理，然后折成需要的角度。折弯前要先测量开好的原料各边长度是否正确，折弯后用量角器测量各弯度是否正确。我公司数控折弯机可加工的铝单板厚度为0.5—6mm,钢板0.5-3mm。折弯机可以折出45度及45度以上的任意角度，我公司几个型号的折弯机情况如下：型号机架内侧间距喉口深度最大折弯长度MODELRG-10025504003000PBB160-410036004004100PBB110-410036004004100WC6CY-125/600046003706000卷板：就是把需要完成相应弧度的板材用数控卷板机进行加工。我公司的数控卷板机可加工出半径大于100mm弧度的卷板，可加工板材的最大宽度为4000mm.5.焊接.焊接就是将多个铝材零件组焊在一起,达到加工的目的或是单个铝板的边缝焊接,以增加其强度.我公司铝单板的焊接用的是氩弧焊。当需加工出的铝板的结构比较复杂时可拆分为几部分，通过焊接打磨来达到最终效果。6.组装.所谓组装就是将多个零件或组件（铝板、角码、加强筋等）按照一定的方式组装在一起，使之成为一个完整的料品。(其中需注意的就是对料件的保护,不可划碰伤.组装是一个料品完成的最后一步,若料件因划碰伤而无法使用,需返工重做,会浪费很多的加工工时,增加料品的成本.因此要特别注意对料件的保护。喷涂车间喷涂工艺流程我司车间铝材喷涂属于氟碳喷涂，具体流程如下：前处理流程：铝材的去油去污（酸洗大约10分钟）→水洗（过两道清水）→铬化（5分钟左右）→水洗（过两道清水）→100度烘干喷涂流程：上钩（铝材悬挂于流水线上）→打磨去污→喷底漆→面漆→清漆→固化（在180℃-250℃之间烘烤20分钟左右）→质检→下货→用包装膜包装1．前处理的目的：在铝合金型材、板材进行喷涂前，工件表面要经过去油去污及化学处理，以产生铬化膜，增加涂层和金属表面结合力和防氧化能力，有利于延长漆膜的使用年限。有些铝材的某些部位禁止喷涂的要在此工序后在相应部位贴保护膜或胶带，喷涂完成后及时撕掉。2．上钩：不同形状的铝材用相应的挂钩挂于流水线上，由于烤炉所能容纳的铝材长宽高规格分别不得超过6m、1.1m、2m，所以要按适当角度挂好，并使其挂稳,。喷底漆前需观察铝材表面是否有污物，用砂纸打磨干净并用喷枪吹干净。3．喷底漆：作为封闭底材的底漆涂层，其作用在于提高涂层抗渗透能力，增强对底材的保护，稳定金属表面层，加强面漆与金属表面的附着力，可以保证面漆涂层的颜色均匀性。4．面漆：面漆涂层是喷涂层关键的一层，在于提供铝材所需要的装饰颜色，使铝材外观达到设计要求，并且保护金属表面不受外界环境的侵蚀，防止紫外线穿透。大大增强抗老化能力，...
