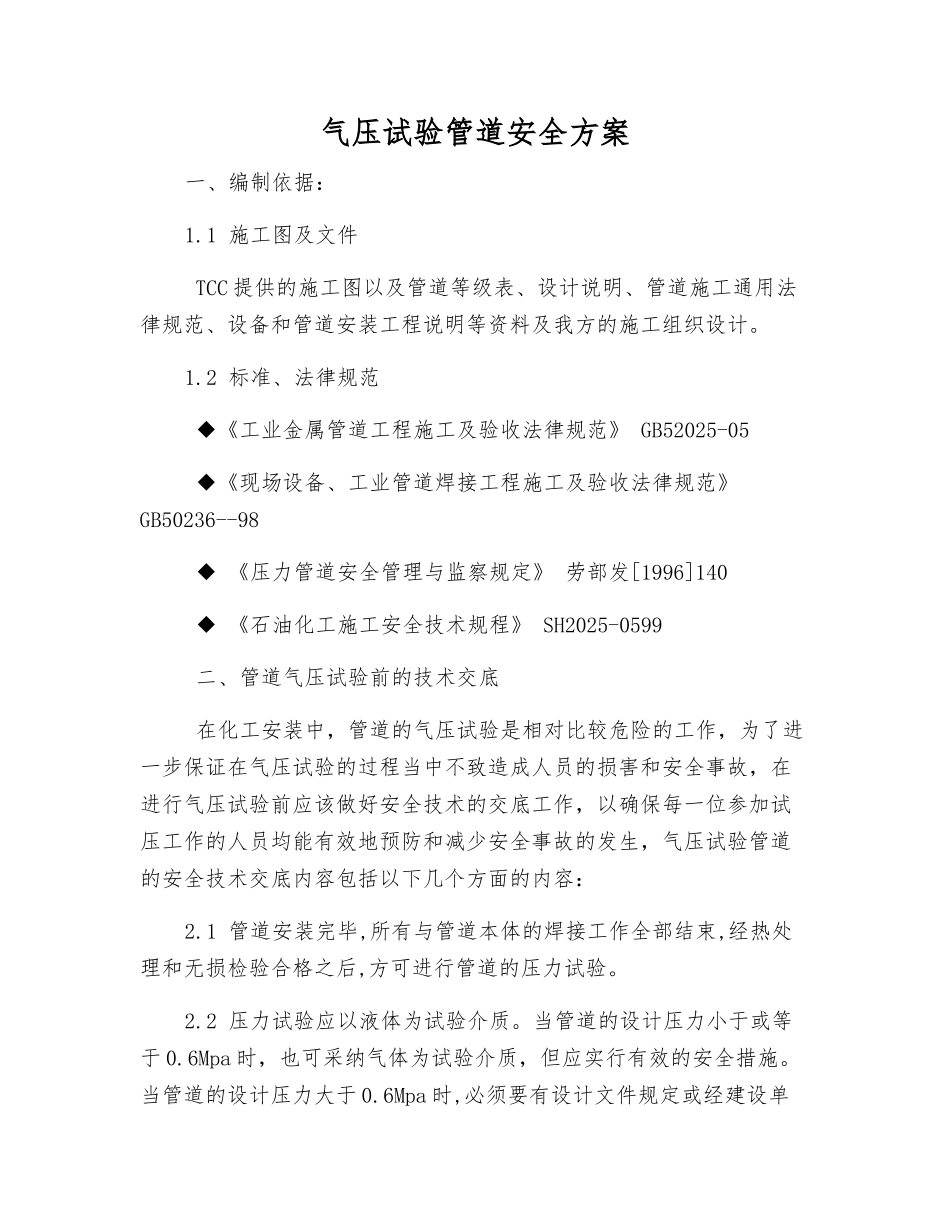

气压试验管道安全方案

气压试验管道安全方案一、编制依据：1.1 施工图及文件 TCC 提供的施工图以及管道等级表、设计说明、管道施工通用法律规范、设备和管道安装工程说明等资料及我方的施工组织设计。1.2 标准、法律规范 ◆《工业金属管道工程施工及验收法律规范》 GB52025-05 ◆《现场设备、工业管道焊接工程施工及验收法律规范》 GB50236--98 ◆ 《压力管道安全管理与监察规定》 劳部发[1996]140 ◆ 《石油化工施工安全技术规程》 SH2025-0599 二、管道气压试验前的技术交底 在化工安装中，管道的气压试验是相对比较危险的工作，为了进一步保证在气压试验的过程当中不致造成人员的损害和安全事故，在进行气压试验前应该做好安全技术的交底工作，以确保每一位参加试压工作的人员均能有效地预防和减少安全事故的发生，气压试验管道的安全技术交底内容包括以下几个方面的内容：2.1 管道安装完毕,所有与管道本体的焊接工作全部结束,经热处理和无损检验合格之后,方可进行管道的压力试验。2.2 压力试验应以液体为试验介质。当管道的设计压力小于或等于 0.6Mpa 时，也可采纳气体为试验介质，但应实行有效的安全措施。当管道的设计压力大于 0.6Mpa 时,必须要有设计文件规定或经建设单位同意,方可用气体进行压力试验。脆性材料严禁使用气体进行压力试验。2.3 管道试压前必须具备下述条件:2.3.1 试验范围以内的管道安装工程除涂漆、绝热外，已按设计图纸全部完成，安装质量符合有关规定。2.3.2 焊缝及其它待检部位尚未涂漆和绝热。2.3.3 管道上的膨胀节已设置了临时约束装置。2.3.4 试验用压力表已经校验，并在周检期内，其精度不得低于1.5 级,表的满刻度值应为被测压力的 1.5～2 倍,压力表不得少于两块.所有试压用的压力表必须校验,校验证书必须提交 TCC.2.3.5 符合压力试验要求的气体已经备齐.2.3.6 按试压的要求,管道已经加固.2.3.7 待试管道与无关系统已用盲板或实行其他措施加以隔离。2.3.8 待试管道上的安全阀、爆破板及仪表元件等已经拆下或加以隔离。2.3.9 试压方案已经过批准，并已进行了技术交底。2.4 压力试验应按系统或包含一些相同法律规范的管线的试压包进行。2.5 压力试验由 TCC 和/或 RHODIA 见证。试验持续时间至少 1 小时，1 小时内没有泄露和永久变形。2.6 假如某一焊口不能进行应力试验，必须在焊接实施前通知 TCC和/或 RHODIA。TCC 将见证该焊口的准备和施工。该焊口必须 100%RT 或 UT。2.7 特别强调...
