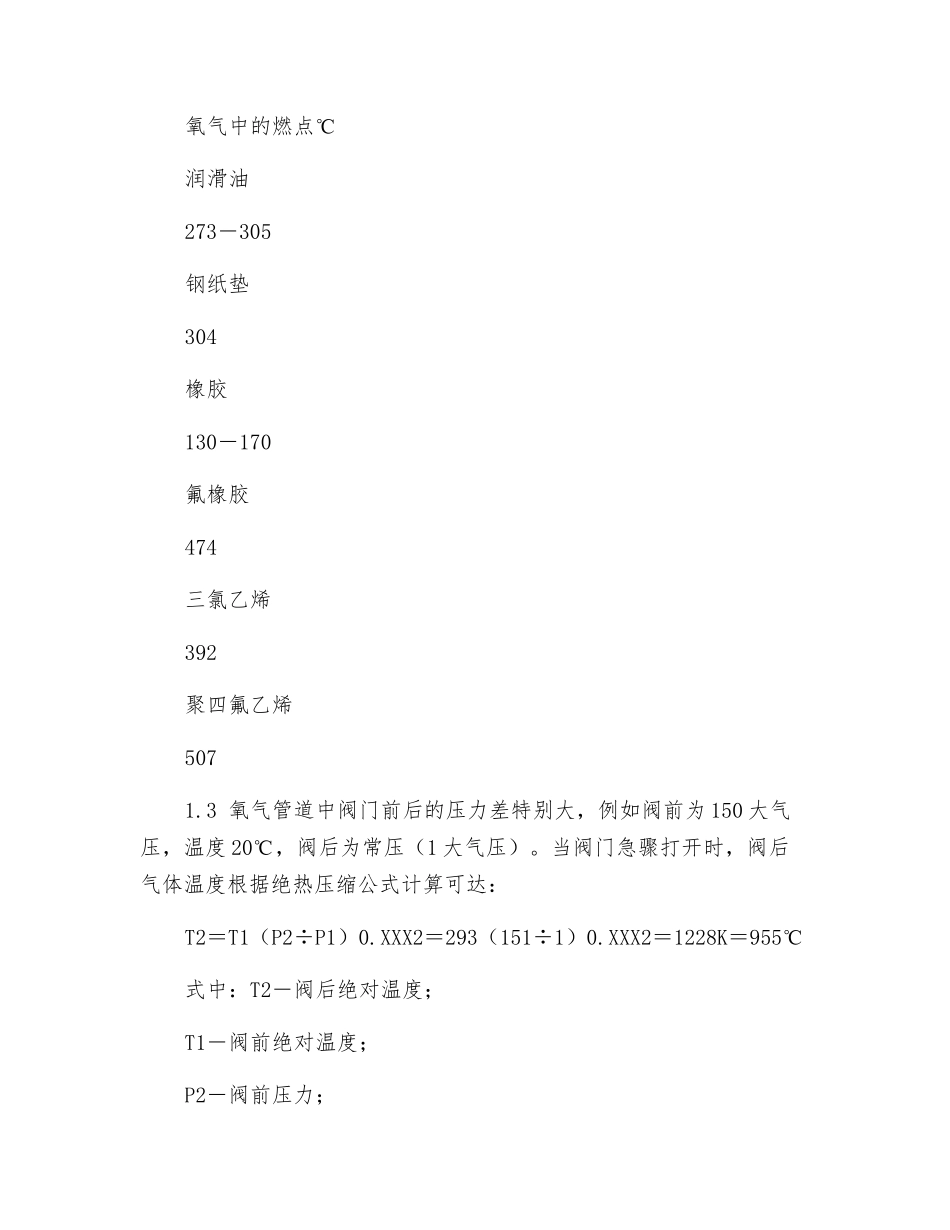

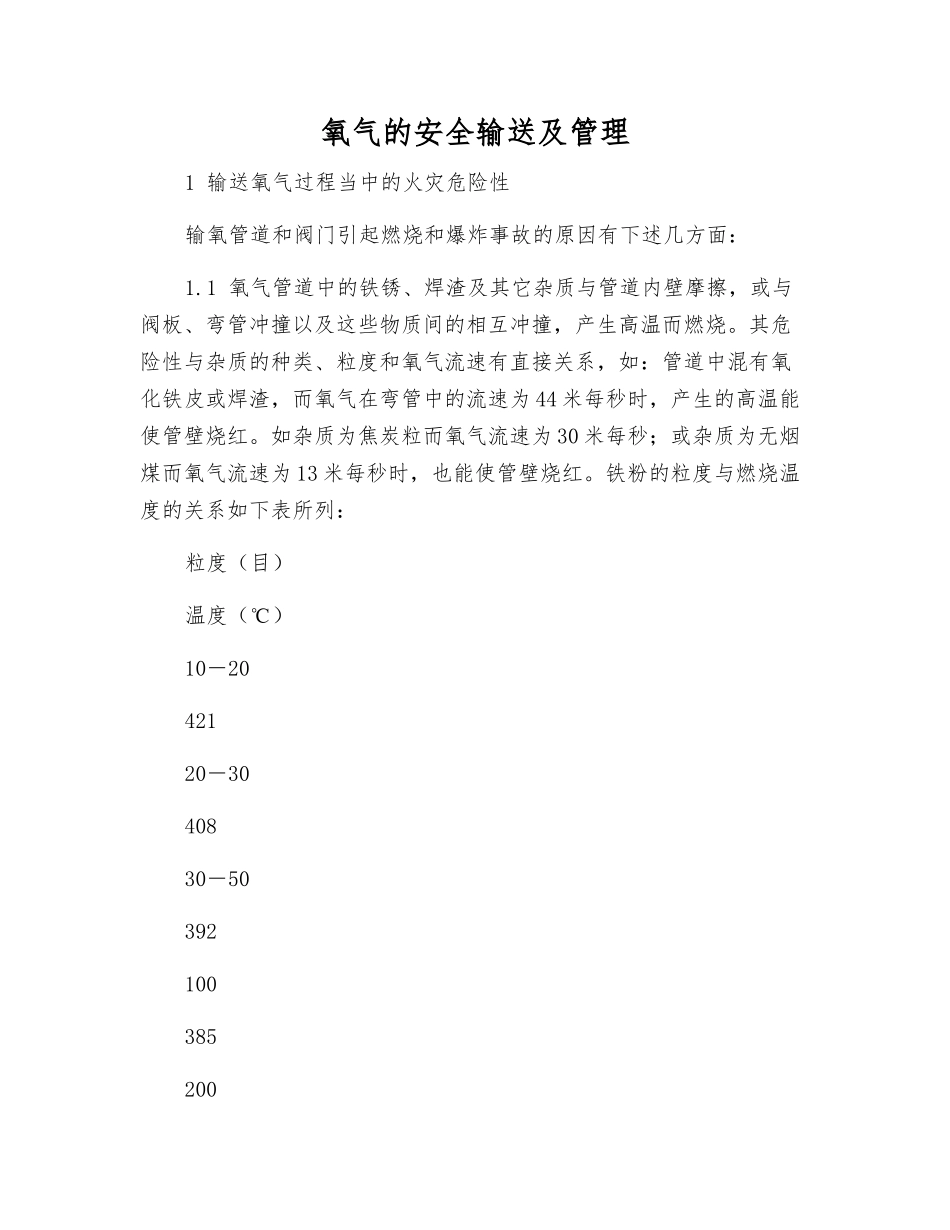

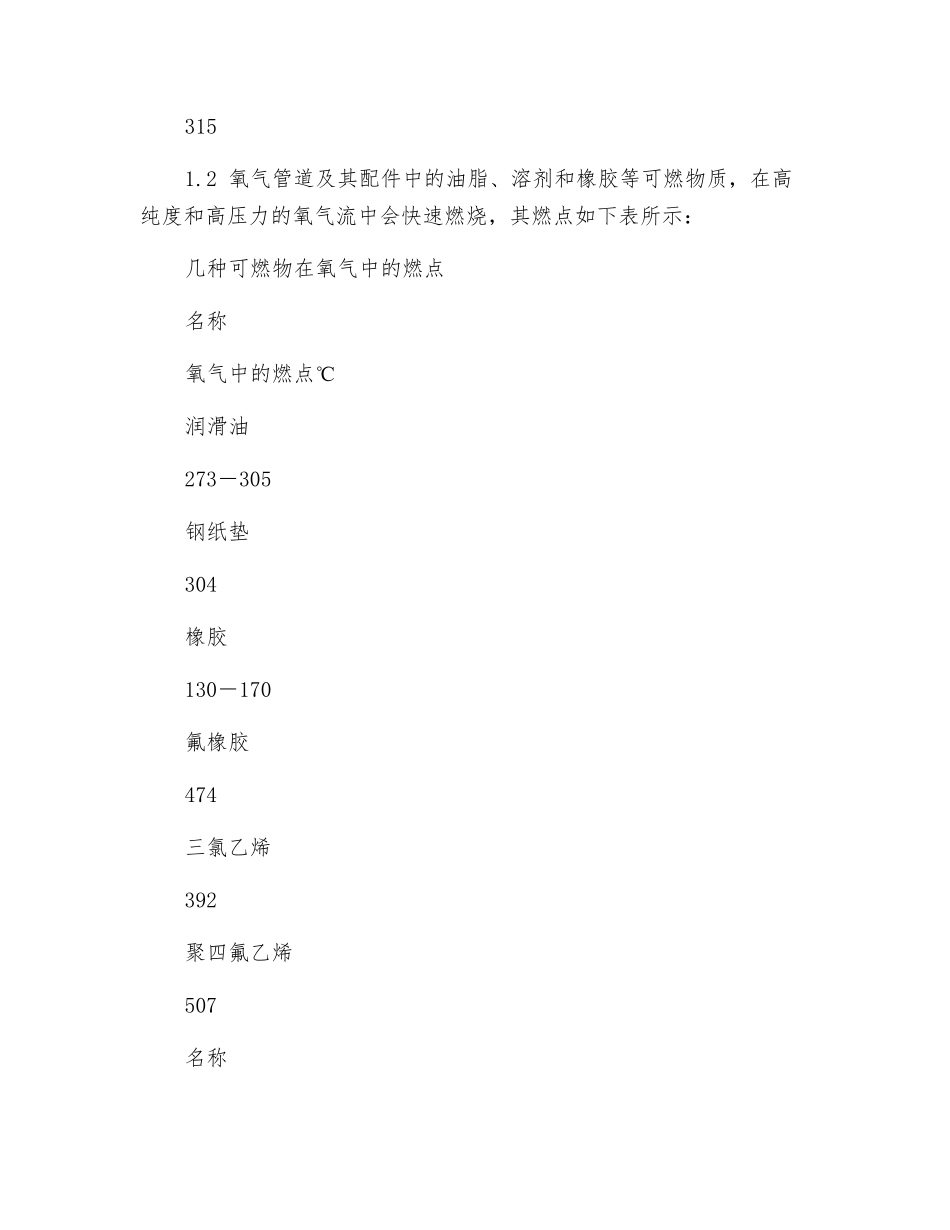

氧气的安全输送及管理1 输送氧气过程当中的火灾危险性输氧管道和阀门引起燃烧和爆炸事故的原因有下述几方面：1.1 氧气管道中的铁锈、焊渣及其它杂质与管道内壁摩擦，或与阀板、弯管冲撞以及这些物质间的相互冲撞，产生高温而燃烧。其危险性与杂质的种类、粒度和氧气流速有直接关系，如：管道中混有氧化铁皮或焊渣，而氧气在弯管中的流速为 44 米每秒时，产生的高温能使管壁烧红。如杂质为焦炭粒而氧气流速为 30 米每秒；或杂质为无烟煤而氧气流速为 13 米每秒时，也能使管壁烧红。铁粉的粒度与燃烧温度的关系如下表所列：粒度（目）温度（℃）10－2042120－3040830－503921003852003151.2 氧气管道及其配件中的油脂、溶剂和橡胶等可燃物质，在高纯度和高压力的氧气流中会快速燃烧，其燃点如下表所示：几种可燃物在氧气中的燃点名称氧气中的燃点℃润滑油273－305钢纸垫304橡胶130－170氟橡胶474三氯乙烯392聚四氟乙烯507名称氧气中的燃点℃润滑油273－305钢纸垫304橡胶130－170氟橡胶474三氯乙烯392聚四氟乙烯5071.3 氧气管道中阀门前后的压力差特别大，例如阀前为 150 大气压，温度 20℃，阀后为常压（1 大气压）。当阀门急骤打开时，阀后气体温度根据绝热压缩公式计算可达：T2＝T1（P2÷P1）0.XXX2＝293（151÷1）0.XXX2＝1228K＝955℃式中：T2－阀后绝对温度；T1－阀前绝对温度；P2－阀前压力；P1－阀后压力；K－常数（氧的常数为 1.4）；（K－1）÷K＝（1.4－1）÷1.4＝0.XXX2这个温度基本上已接近几种常用金属的熔点。1.4 在氧气管道的气流出口或调节阀处会产生静电。当氧气完全干燥又带有金属微粒或尘埃时能使静电放电，电位差可达 6000－7000伏。由于液氧的电阻率比较大（1.10X10 的 14 次方），所以液氧系统的设备管道如不接地，也会产生高达数千伏的静电电位，并有放电危险。1.5 氧气管道中最高流速不应超过下表规定：氧气工作压力 MPA≤0.1>0.1-≤3.0>3.0-<10≥10最高允许流速 M/S根据管系压降确定15(碳钢)25(不锈钢)10(不锈钢)6(铜)2 预防措施2.1 焊接氧气管道时，必须将管内氧气排尽，并用氮气置换，当排出的气体中含氧量低于 21％时方可动火，不要使焊瘤在管道内部突出，并不得将焊渣留在管道时，以免摩擦发生事故；2.2 阀前、阀后、弯管、变径管和三通等部位应采纳铜管或不锈钢管；2.3 弯头不要采纳折皱弯管；管接头不得采纳有机物填料，填料及法兰密封垫应采纳不易燃烧的石棉、聚四氟乙烯、退火铜片、退...
