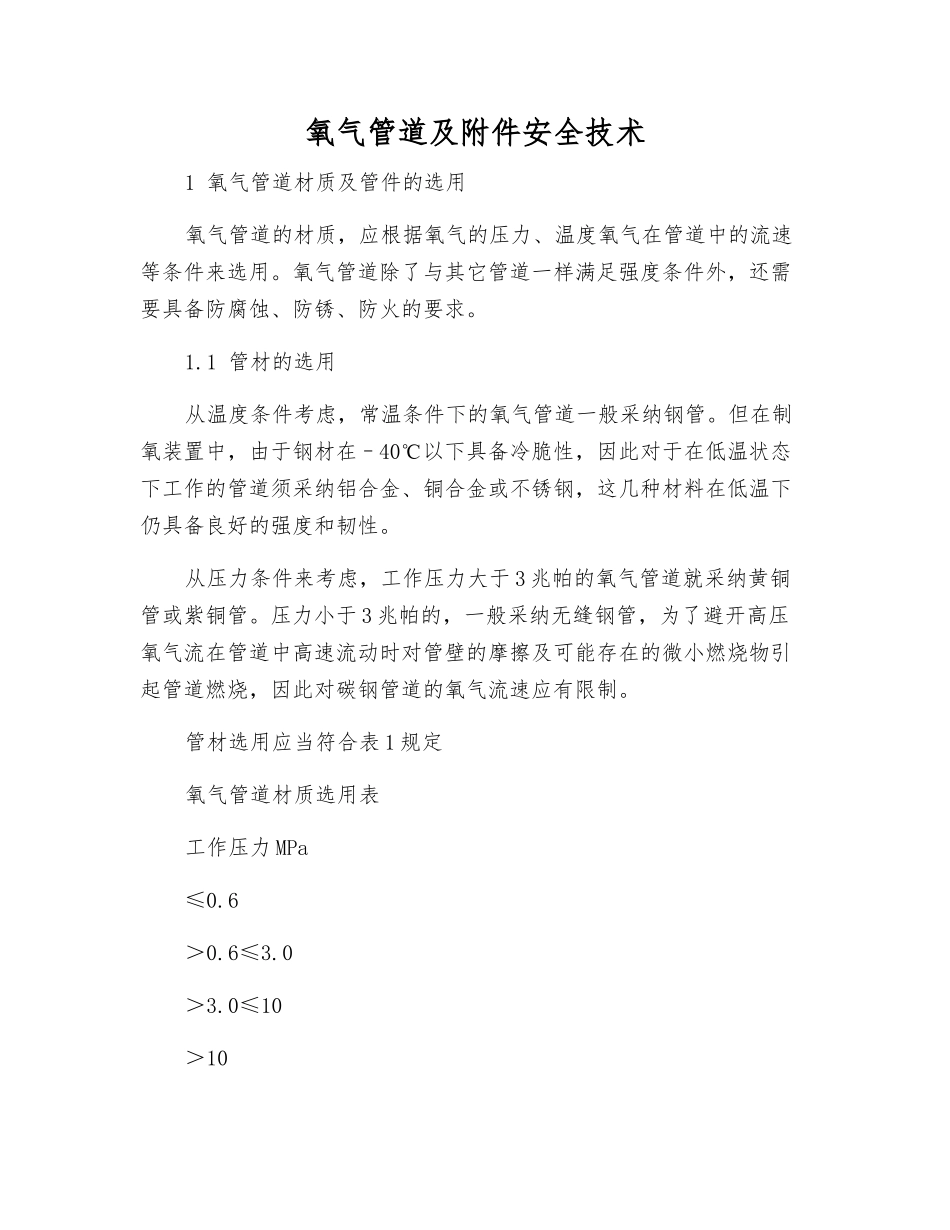

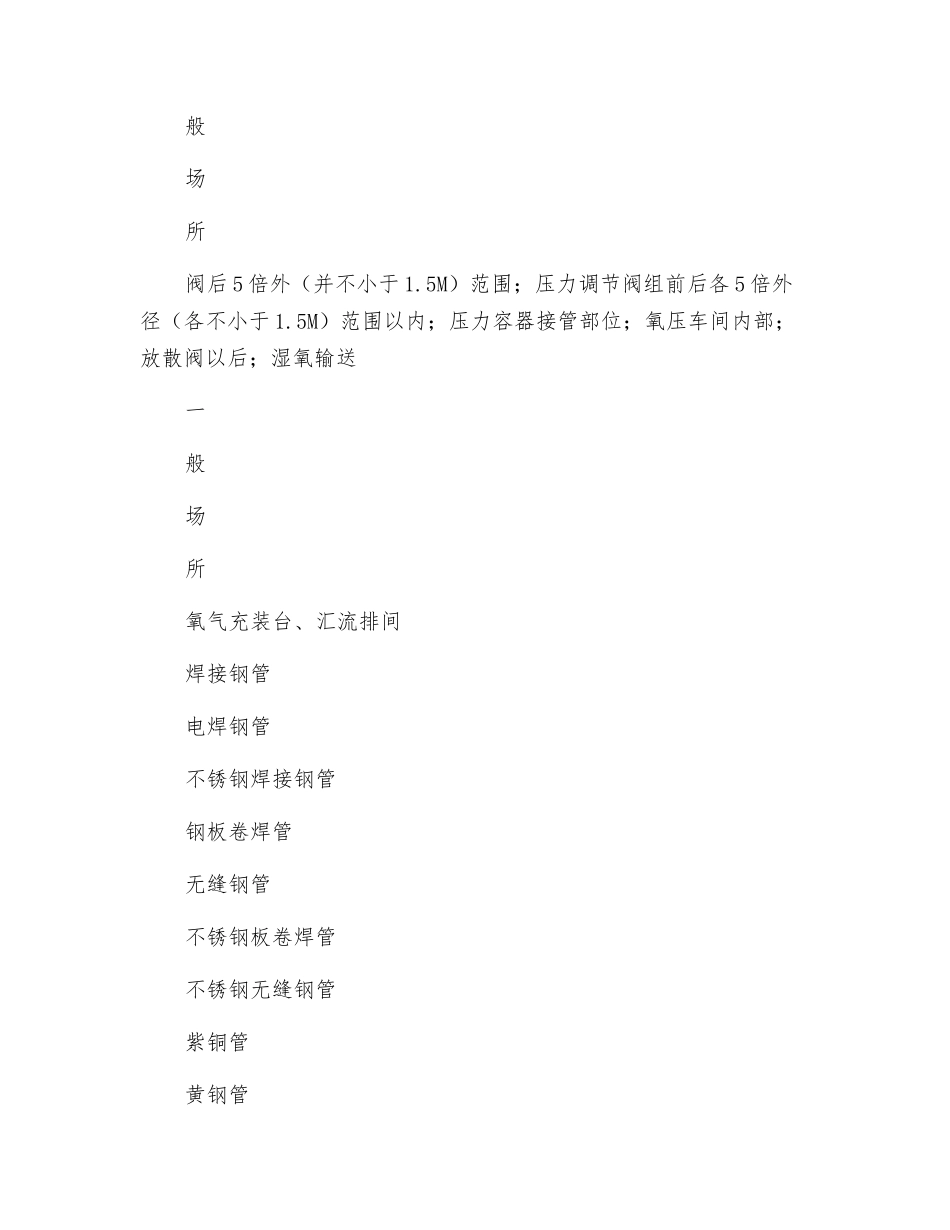

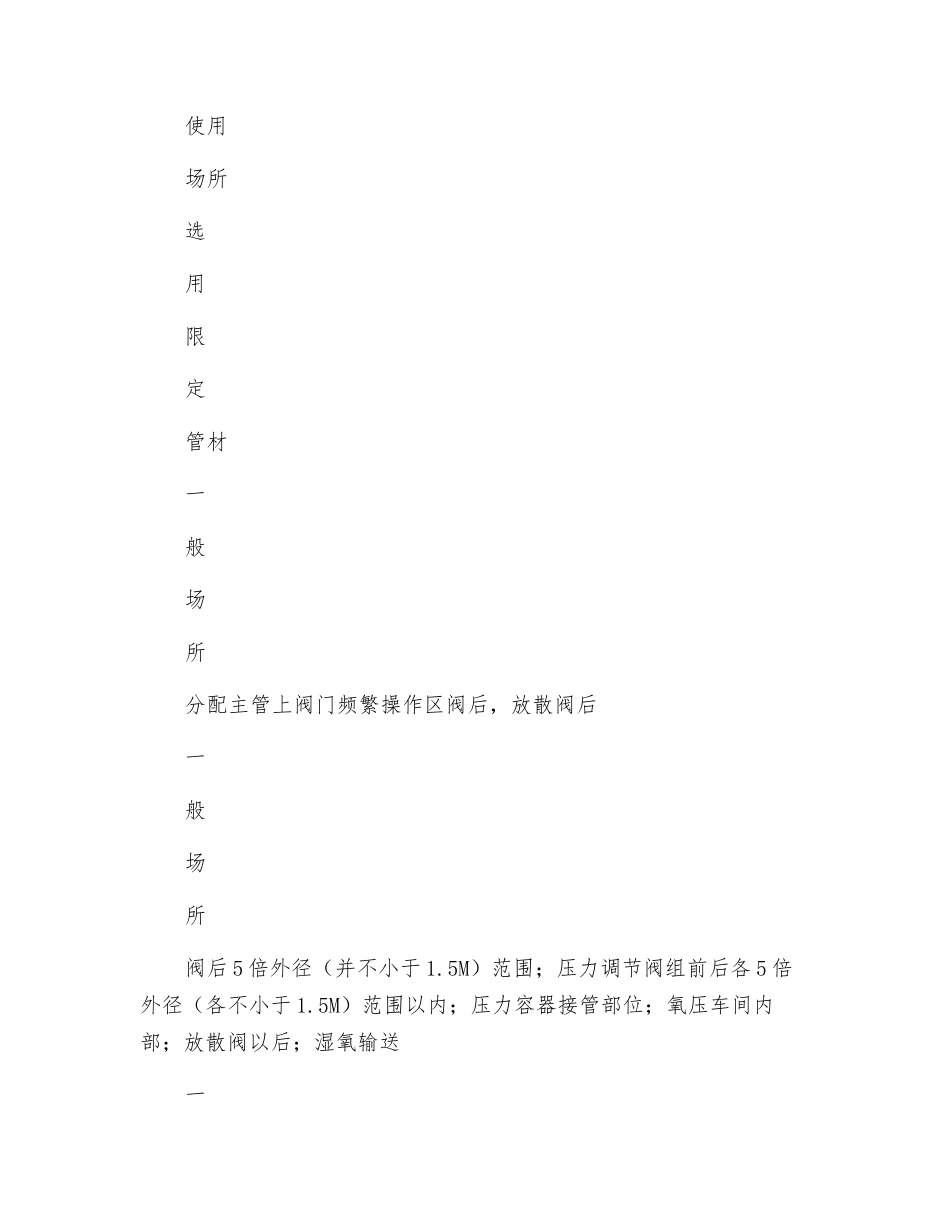

氧气管道及附件安全技术1 氧气管道材质及管件的选用氧气管道的材质，应根据氧气的压力、温度氧气在管道中的流速等条件来选用。氧气管道除了与其它管道一样满足强度条件外，还需要具备防腐蚀、防锈、防火的要求。1.1 管材的选用从温度条件考虑，常温条件下的氧气管道一般采纳钢管。但在制氧装置中，由于钢材在–40℃以下具备冷脆性，因此对于在低温状态下工作的管道须采纳铝合金、铜合金或不锈钢，这几种材料在低温下仍具备良好的强度和韧性。从压力条件来考虑，工作压力大于 3 兆帕的氧气管道就采纳黄铜管或紫铜管。压力小于 3 兆帕的，一般采纳无缝钢管，为了避开高压氧气流在管道中高速流动时对管壁的摩擦及可能存在的微小燃烧物引起管道燃烧，因此对碳钢管道的氧气流速应有限制。管材选用应当符合表 1 规定氧气管道材质选用表工作压力 MPa≤0.6＞0.6≤3.0＞3.0≤10＞10使用场所选用限定管材一般场所分配主管上阀门频繁操作区阀后，放散阀后一般场所阀后 5 倍外径（并不小于 1.5M）范围；压力调节阀组前后各 5 倍外径（各不小于 1.5M）范围以内；压力容器接管部位；氧压车间内部；放散阀以后；湿氧输送一般场所阀后 5 倍外（并不小于 1.5M）范围；压力调节阀组前后各 5 倍外径（各不小于 1.5M）范围以内；压力容器接管部位；氧压车间内部；放散阀以后；湿氧输送一般场所氧气充装台、汇流排间焊接钢管电焊钢管不锈钢焊接钢管钢板卷焊管无缝钢管不锈钢板卷焊管不锈钢无缝钢管紫铜管黄钢管√√√√√√√√√××√××√√√√××√×√√√√√××√××√√√√××××××√√√××××××√√√××××××√√√×××××××√√注：1、“√”允许采纳，“×”不允许采纳；2、碳钢钢板卷焊管宜用于工作压力小于 0.1MPa，且管径超过现有焊接钢管、电焊钢管、无缝钢管产品管径情况下；3、不锈钢板卷焊管，内壁焊缝磨光条件下，允许使用在压力不高于 5MPa 的一般场所。1.2 管道管件的选用氧气管道上的弯头、分岔头及变径管的选用，应当符合以下要求：氧气管道严禁采纳折皱弯头。当采纳冷弯或热弯弯制碳钢弯头时，弯曲半径不应小于管外径的 5 倍；当采纳无缝或压制焊接碳钢弯头时，弯曲半径不应小于管外径的 1.5 倍；采纳不锈钢或铜基合金无缝或压制弯头时，弯曲半径不应小于管外径。对工作压力不大于0.1MPa 的钢板卷焊管，可以采纳弯曲半径不小于管外径的 1.5 倍的焊制弯头，弯头内壁应平滑，无锐边、毛...
