氧气管道脱脂、试压、吹扫、检修规定

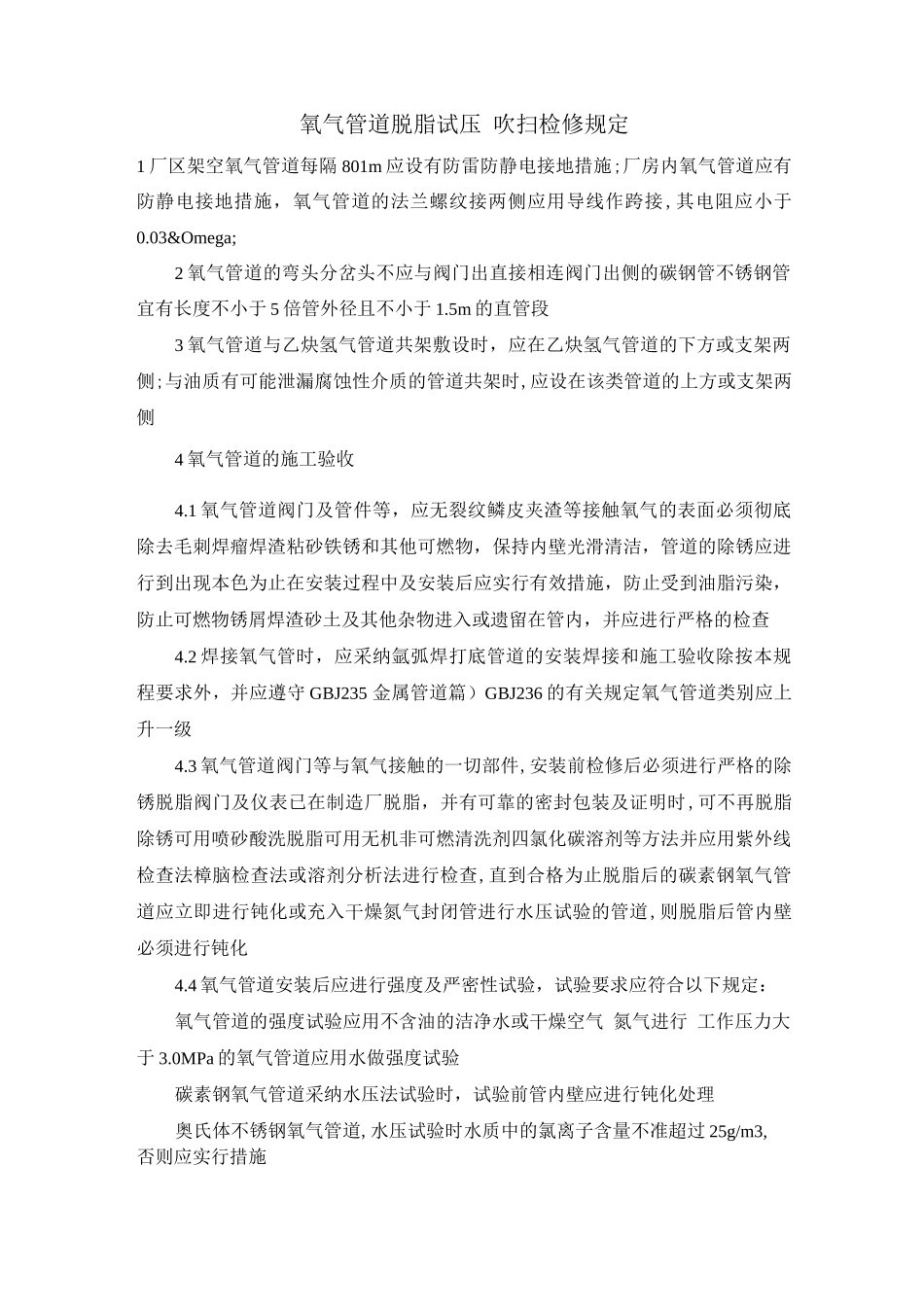

氧气管道脱脂试压 吹扫检修规定1 厂区架空氧气管道每隔 801m 应设有防雷防静电接地措施;厂房内氧气管道应有防静电接地措施，氧气管道的法兰螺纹接两侧应用导线作跨接,其电阻应小于 0.03Ω2 氧气管道的弯头分岔头不应与阀门出直接相连阀门出侧的碳钢管不锈钢管宜有长度不小于 5 倍管外径且不小于 1.5m 的直管段3 氧气管道与乙炔氢气管道共架敷设时，应在乙炔氢气管道的下方或支架两侧;与油质有可能泄漏腐蚀性介质的管道共架时,应设在该类管道的上方或支架两侧4 氧气管道的施工验收4.1 氧气管道阀门及管件等，应无裂纹鳞皮夹渣等接触氧气的表面必须彻底除去毛刺焊瘤焊渣粘砂铁锈和其他可燃物，保持内壁光滑清洁，管道的除锈应进行到出现本色为止在安装过程中及安装后应实行有效措施，防止受到油脂污染，防止可燃物锈屑焊渣砂土及其他杂物进入或遗留在管内，并应进行严格的检查4.2 焊接氧气管时，应采纳氩弧焊打底管道的安装焊接和施工验收除按本规程要求外，并应遵守 GBJ235 金属管道篇）GBJ236 的有关规定氧气管道类别应上升一级4.3 氧气管道阀门等与氧气接触的一切部件,安装前检修后必须进行严格的除锈脱脂阀门及仪表已在制造厂脱脂，并有可靠的密封包装及证明时,可不再脱脂除锈可用喷砂酸洗脱脂可用无机非可燃清洗剂四氯化碳溶剂等方法并应用紫外线检查法樟脑检查法或溶剂分析法进行检查,直到合格为止脱脂后的碳素钢氧气管道应立即进行钝化或充入干燥氮气封闭管进行水压试验的管道,则脱脂后管内壁必须进行钝化4.4 氧气管道安装后应进行强度及严密性试验，试验要求应符合以下规定：氧气管道的强度试验应用不含油的洁净水或干燥空气 氮气进行 工作压力大于 3.0MPa 的氧气管道应用水做强度试验碳素钢氧气管道采纳水压法试验时，试验前管内壁应进行钝化处理奥氏体不锈钢氧气管道,水压试验时水质中的氯离子含量不准超过 25g/m3,否则应实行措施试验压力以被试系统的设计压力作计算基准当图纸上无规定时，用系统的工作压力作试验压力计算基准用水做强度试验时，强度试验压力为 1.25 倍设计压力，并不小于 0.1MPa;设计压力大于等于 10MPa 的管道，水压强度试验压力为 1.5 倍设计压力水压强度试验时,达到试验压力后维持 10min，检查管件无变形,无渗漏为合格试验结束后应用无油气体将管内残液吹扫洁净用气体做强度试验时，强度试验压力应为 1.15 倍设计压力并不小于 O.IMPa用气体做强度试验时，升压应逐级进行，先...
