社区公寓综合楼工程施工组织设计VIP免费

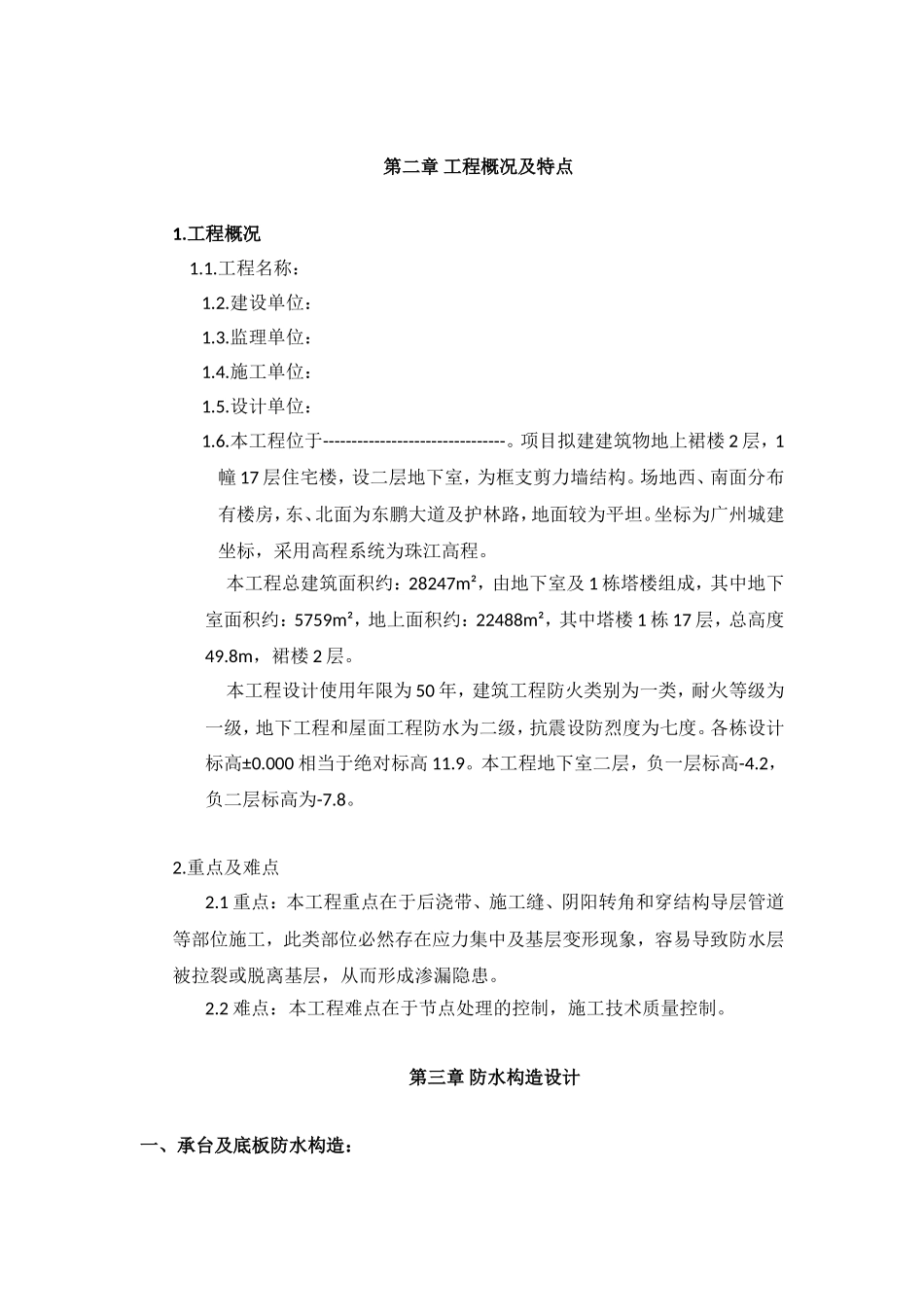

目录第一章编制前言………………………………………………………………………….2第二章工程概况及特点……………………………………………………………….2第三章防水构造设计………………………………………………………………….3第四章施工工艺………………………………………………………………………….5第五章质量保证措施………………………………………………………………..13第六章安全保证措施………………………………………………………………..13第七章成品保护措施………………………………………………………………..13第一章编制前言一、编制依据1、笔岗社区公寓综合楼工程设计图纸要求；2、现行国家建筑安装工程施工与验收规范（规程）、质量检验评定标准；3、国家标准《地下工程质量验收规范》（GB50208-2002）;4、广东省标准《建筑防水工程技术规程》（DB15-19-97）；5、本工程特点，施工现场环境，自然条件及我公司多年防水施工经验。二、编制说明1、本防水方案仅适用于指导-----------------工程地下室防水工程施工。2、本工程地下室承台、底板、壁板均采用C30S6抗渗砼（后浇带采用C30加12%膨胀剂）结构自防水。3、防水保护层主要采用2厚聚氨脂涂料，2厚聚合物水泥防水涂料，3厚BAC改性防水卷材等。三、施工目标1、质量目标▲工程质量达到国家规定的标准。▲国家标准《地下室工程质量验收规范》（GB50508-2002）2、工期目标根据工期要求，集中人力、财力、物力确保工期不延误，在正常施工条件下按施工计划完成该项工程施工任务，决不因防水工程滞后而影响进度。3、安全目标防止重伤、杜绝死亡，达到无重大伤亡事故、无重大机械事故、无火灾事故、无食物中毒事故等“四无”要求。第二章工程概况及特点1.工程概况1.1.工程名称：1.2.建设单位：1.3.监理单位：1.4.施工单位：1.5.设计单位：1.6.本工程位于--------------------------------。项目拟建建筑物地上裙楼2层，1幢17层住宅楼，设二层地下室，为框支剪力墙结构。场地西、南面分布有楼房，东、北面为东鹏大道及护林路，地面较为平坦。坐标为广州城建坐标，采用高程系统为珠江高程。本工程总建筑面积约：28247m²，由地下室及1栋塔楼组成，其中地下室面积约：5759m²，地上面积约：22488m²，其中塔楼1栋17层，总高度49.8m，裙楼2层。本工程设计使用年限为50年，建筑工程防火类别为一类，耐火等级为一级，地下工程和屋面工程防水为二级，抗震设防烈度为七度。各栋设计标高±0.000相当于绝对标高11.9。本工程地下室二层，负一层标高-4.2，负二层标高为-7.8。2.重点及难点2.1重点：本工程重点在于后浇带、施工缝、阴阳转角和穿结构导层管道等部位施工，此类部位必然存在应力集中及基层变形现象，容易导致防水层被拉裂或脱离基层，从而形成渗漏隐患。2.2难点：本工程难点在于节点处理的控制，施工技术质量控制。第三章防水构造设计一、承台及底板防水构造：1.100厚C15混凝土垫层；2.20厚1：30水泥砂浆找平层；3.基层处理剂一遍；4.2厚聚氨酯防水涂料；5.40厚20细石混凝土保护层；6.钢筋混凝土结构自防水底板；7.C15混凝土垫坡；8.60厚C20混凝土耐磨层内配6@200双向钢筋。二、地下室侧壁防水构造：1.内墙面抹灰，防水涂料；2.钢筋混凝土结构自防水侧墙；3.20厚1：2.5水泥砂浆找平层；4.基层处理剂一遍；5.3厚BAC自粘聚合物改性沥青防水卷材；6.120厚砖墙用MU7.5砖M5水泥砂浆砌筑；7.回填粘土分层夯实。三、室内顶板防水构造：1.防水钢筋混凝土顶板；2.20厚1：3水泥砂浆找平层；3.3厚BAC自粘聚合物改性沥青防水卷材；4.30厚1：3聚合物砂浆保护层；5.10厚C30UEA补偿收缩细石混凝土防水层，混凝土内配∅4钢筋双向中距150；6.素土分层淋水夯实；7.100厚C15素混凝土垫层；8.10厚聚合物水泥防水砂浆；9.刷水泥浆一道；10.25厚1：4干硬性水泥砂浆面撒素水泥；11.8~10地砖铺实拍平，水泥浆擦缝。注：(1)在阴角处，应以水泥砂浆分层抹成半径为R20~50mm圆角。(2)承台、集水井等砖模转角位置（阳角）均增加涂料一层，每边宽500。(3)底板侧壁转接转角外（阳角）增加卷材一层，每边宽600。(4)砖模与垫层转接面采用130宽卷材...
