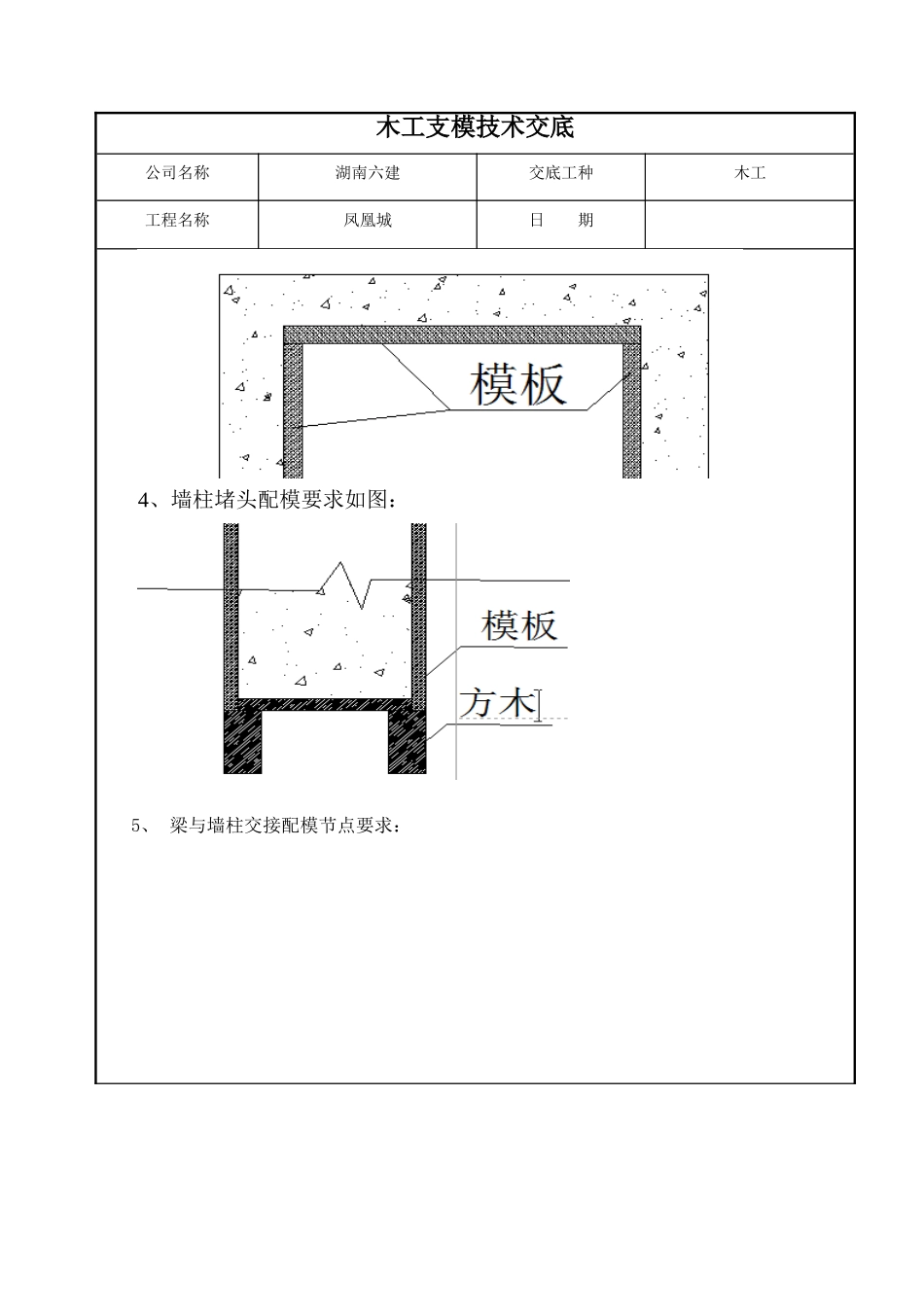

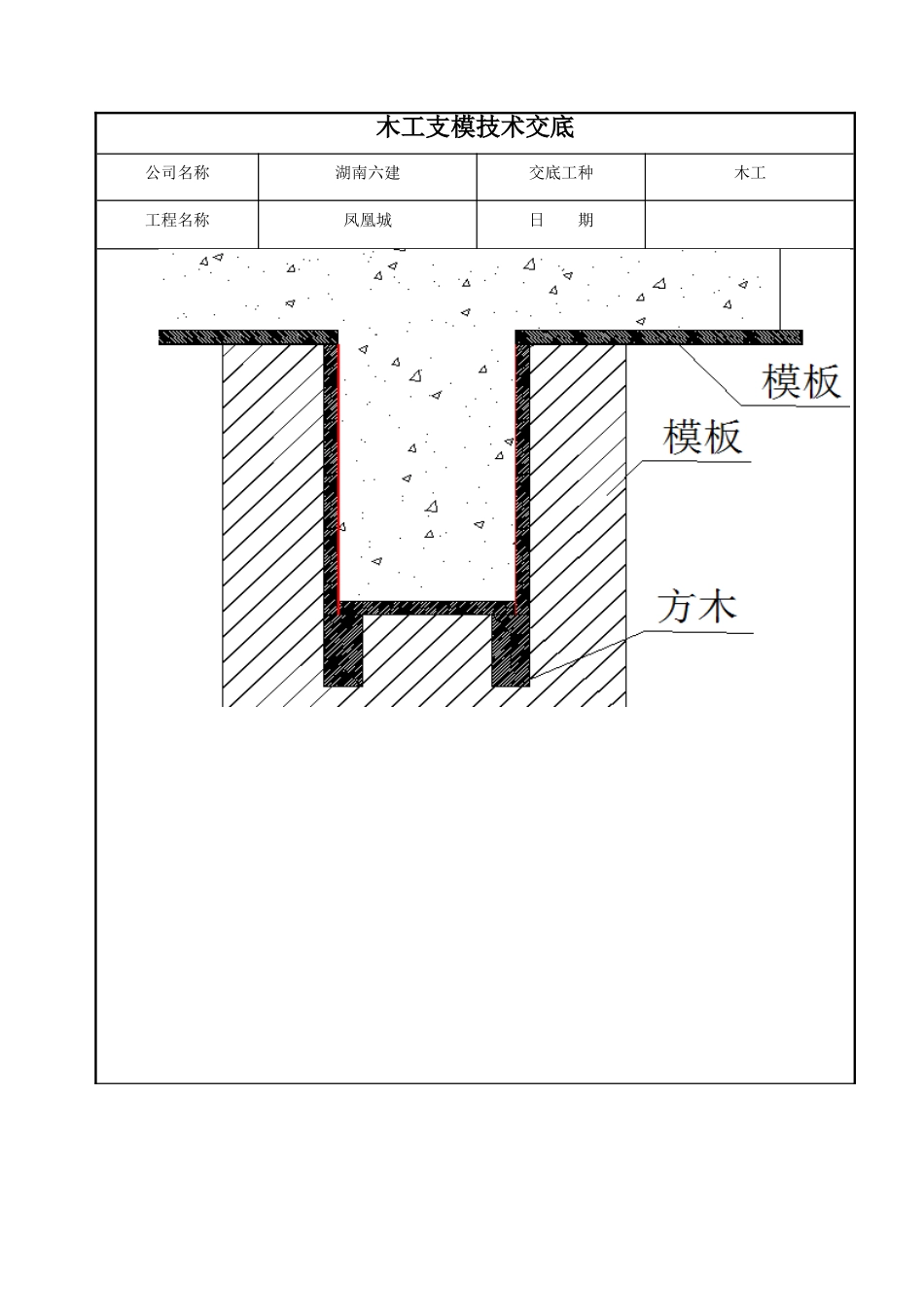

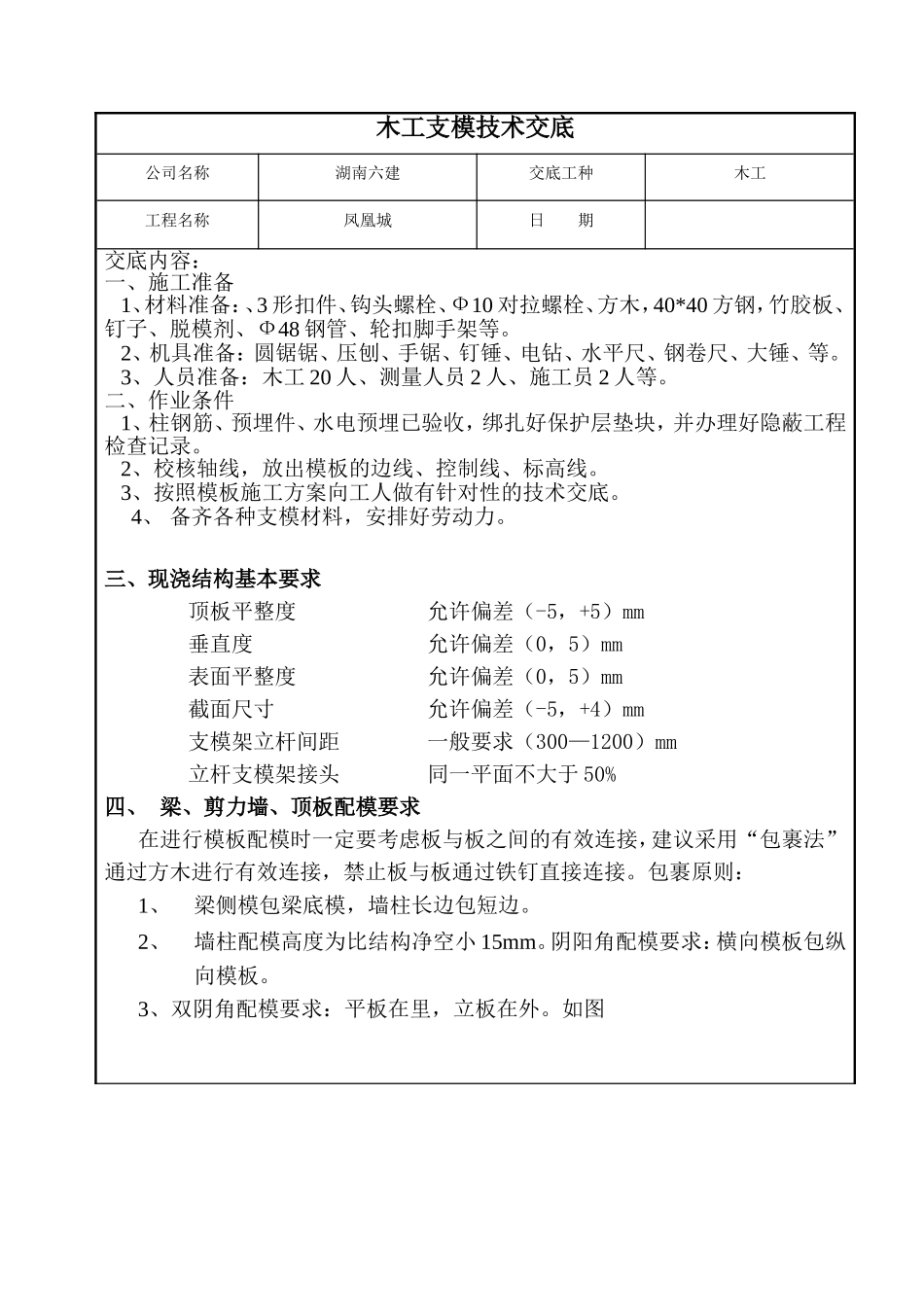

木工支模技术交底公司名称湖南六建交底工种木工工程名称凤凰城日期交底内容：一、施工准备1、材料准备：、3形扣件、钩头螺栓、Ф10对拉螺栓、方木，40*40方钢，竹胶板、钉子、脱模剂、Ф48钢管、轮扣脚手架等。2、机具准备：圆锯锯、压刨、手锯、钉锤、电钻、水平尺、钢卷尺、大锤、等。3、人员准备：木工20人、测量人员2人、施工员2人等。二、作业条件1、柱钢筋、预埋件、水电预埋已验收，绑扎好保护层垫块，并办理好隐蔽工程检查记录。2、校核轴线，放出模板的边线、控制线、标高线。3、按照模板施工方案向工人做有针对性的技术交底。4、备齐各种支模材料，安排好劳动力。三、现浇结构基本要求顶板平整度允许偏差（-5，+5）mm垂直度允许偏差（0，5）mm表面平整度允许偏差（0，5）mm截面尺寸允许偏差（-5，+4）mm支模架立杆间距一般要求（300—1200）mm立杆支模架接头同一平面不大于50%四、梁、剪力墙、顶板配模要求在进行模板配模时一定要考虑板与板之间的有效连接，建议采用“包裹法”通过方木进行有效连接，禁止板与板通过铁钉直接连接。包裹原则：1、梁侧模包梁底模，墙柱长边包短边。2、墙柱配模高度为比结构净空小15mm。阴阳角配模要求：横向模板包纵向模板。3、双阴角配模要求：平板在里，立板在外。如图木工支模技术交底公司名称湖南六建交底工种木工工程名称凤凰城日期4、墙柱堵头配模要求如图：5、梁与墙柱交接配模节点要求：木工支模技术交底公司名称湖南六建交底工种木工工程名称凤凰城日期木工支模技术交底公司名称湖南六建交底工种木工工程名称凤凰城日期五、梁板支模（一）顶板支模顶板模板采用13厚木模板，次龙骨采用40×40木方，主龙骨采用60*60方钢。支撑体系采用轮扣脚手架支撑。横向间距或排距(m):不大于1.20；纵距(m):不大于1.20；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.20；模板支架搭设高度(m):2.50；钢管采用：直径48mm，壁厚3.50mm；板底支撑连接方式:方木支撑；立杆承重连接方式:可调托座；1、工艺流程轮扣脚手架→安装纵、横木木楞→调整楼板下皮标高及起拱→铺设多层板模板→清理垃圾检查、调整模板上皮标高、平整度。2、多层板模板安装木工支模技术交底公司名称湖南六建交底工种木工工程名称凤凰城日期a)对于不够整模板的楼板，拼缝不得放在梁板、墙板交接处，尽量选在顶板大面处，拼缝严密，并用海绵条进行粘贴。b)梁板节点处，铺板时重点控制板头与梁侧模上口在一条线上，避免将来出现错台。c)支撑体系高层采用轮扣脚手架支撑洋房采用碗扣脚手架体系。立杆间距不大于1.2m,横杆第一排距地0.35m，第二排距地1.5m，第三排在距顶板500cm处双向设置，立杆下口垫设方木。多层板模板次楞采用40*80木方，主楞采用100*100木方或40*40双方钢，次楞间距≤25cm，主楞间距≤1.2m。d)支架的支柱从边跨一侧开始，依次逐排安装，立杆支设时带通线。支架搭设完毕后，检查板下木楞与支柱连接及支架安装的牢固性，并依据给定的水平线，调节支模翼托的高度，将木楞找平。（二）梁支模梁模板采用15厚木模板。立杆沿梁跨度方向间距La(m)：不大于1.20；纵距不大于0.9m。立杆上端伸出至模板支撑点长度(m)：不应大于0.20；立杆步距(m)：1.50；板底承重立杆横向间距或排距(m)：不大于1.20；梁支撑架搭设高度(m)：2.50；承重架支撑形式：梁底支撑小楞垂直梁截面方向；1、施工工艺流程弹出梁轴线→搭设梁模支架及测设标高控制线→安装梁底楞→安装梁底模板→梁底起拱→安装梁侧模→安装斜撑和穿墙螺栓→校核梁模尺寸、位置→与相邻模板加固。2、安装方法a)根据梁轴线位置带通线搭设梁支柱，立杆纵距≦1m，横杆间距为≦1.2m。e)梁次楞与梁底模板预先加工好，并按要求起拱。当跨度≥4m时，起拱高度为全跨度2‰。f)梁侧模与40×80木方背楞预先加工成一体，待梁筋绑扎完毕，清除杂物后进行安装，模板拼缝处粘贴海棉条。木工支模技术交底公司名称湖南六建交底工种木工工程名称凤凰城日期g)梁支撑体系为：梁底用Ф48钢管做大楞，两端固定在顶板立柱上，160*900梁在梁底中间加一道立柱，防止梁底弯曲变形。梁底小横杆间距为600mm，立柱的间距（粱纵向方向）均为900mm。h)立...
