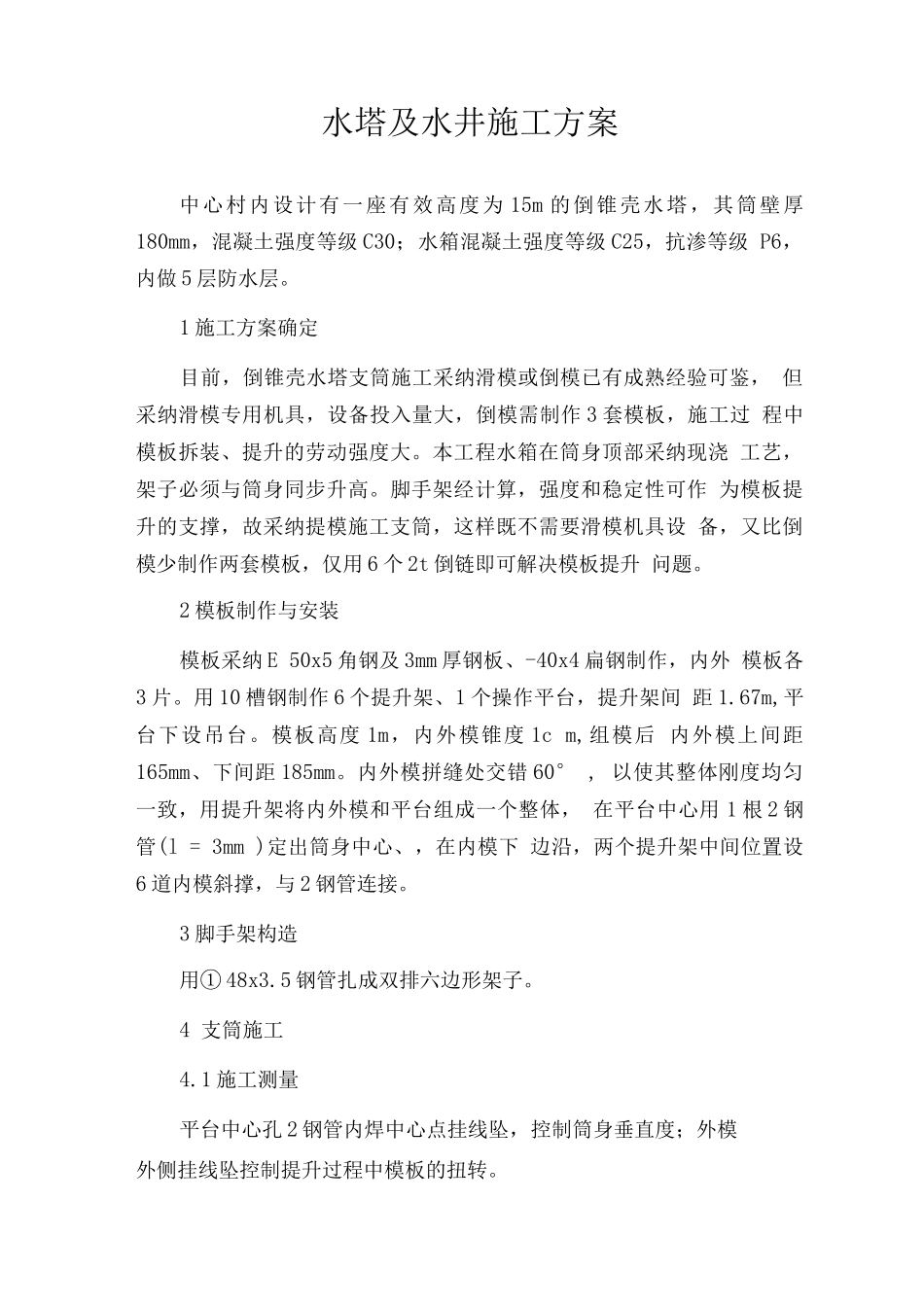

水塔及水井施工方案

水塔及水井施工方案中心村内设计有一座有效高度为 15m 的倒锥壳水塔，其筒壁厚 180mm，混凝土强度等级 C30；水箱混凝土强度等级 C25，抗渗等级 P6，内做 5 层防水层。1 施工方案确定目前，倒锥壳水塔支筒施工采纳滑模或倒模已有成熟经验可鉴， 但采纳滑模专用机具，设备投入量大，倒模需制作 3 套模板，施工过 程中模板拆装、提升的劳动强度大。本工程水箱在筒身顶部采纳现浇 工艺，架子必须与筒身同步升高。脚手架经计算，强度和稳定性可作 为模板提升的支撑，故采纳提模施工支筒，这样既不需要滑模机具设 备，又比倒模少制作两套模板，仅用 6 个 2t 倒链即可解决模板提升 问题。2 模板制作与安装模板采纳 E 50x5 角钢及 3mm 厚钢板、-40x4 扁钢制作，内外 模板各3 片。用 10 槽钢制作 6 个提升架、1 个操作平台，提升架间 距 1.67m,平台下设吊台。模板高度 1m，内外模锥度 1c m,组模后 内外模上间距165mm、下间距 185mm。内外模拼缝处交错 60° , 以使其整体刚度均匀一致，用提升架将内外模和平台组成一个整体， 在平台中心用 1 根 2 钢管(l = 3mm )定出筒身中心、，在内模下 边沿，两个提升架中间位置设6 道内模斜撑，与 2 钢管连接。3 脚手架构造用① 48x3.5 钢管扎成双排六边形架子。4 支筒施工4.1 施工测量平台中心孔 2 钢管内焊中心点挂线坠，控制筒身垂直度；外模外侧挂线坠控制提升过程中模板的扭转。4.2 浇筑混凝土混凝土采纳 1t 卷扬机提升，在外架子上设天杠和接料台，混凝 土用溜槽倒入模内。每次浇筑高度 3〜4mm，浇至半模后方可振捣，以防因振动 棒过振将刚出模的混凝土振塌。严禁振动钢筋、模板，待模内混凝土 厚度达 8〜9mm 时即可提升。为使平台水平上升，各倒链下挂一标距绳，用以控制倒链每次拉 动距离相等，统一拉动。平台的水平控制用环管在 6 个提升架边设水 准刻度管，各管液面高度一致。如平台提升时不平，则各管内液面标 高都有反映，可随拉动随调整，使各管水平一致。在水塔的土 0.0m 处设中心点，对中时由专人观测。根据施工时配合比和当时气温，出模强度控制在 0.1〜0.2MPa , 每次提模高度为 15〜25c m。正常提升过程中，模内混凝土每次浇平， 随浇随振。从± 0.0m 起提升到 26.7m,共计 8d ,其中最大提升 量达 8m/ d。4.3 混凝土养护外模下挂比支筒直径大 10c m 的钢筋环，在环上挂草帘子。采纳 50塑料管洒水，...
