水池模板施工方案

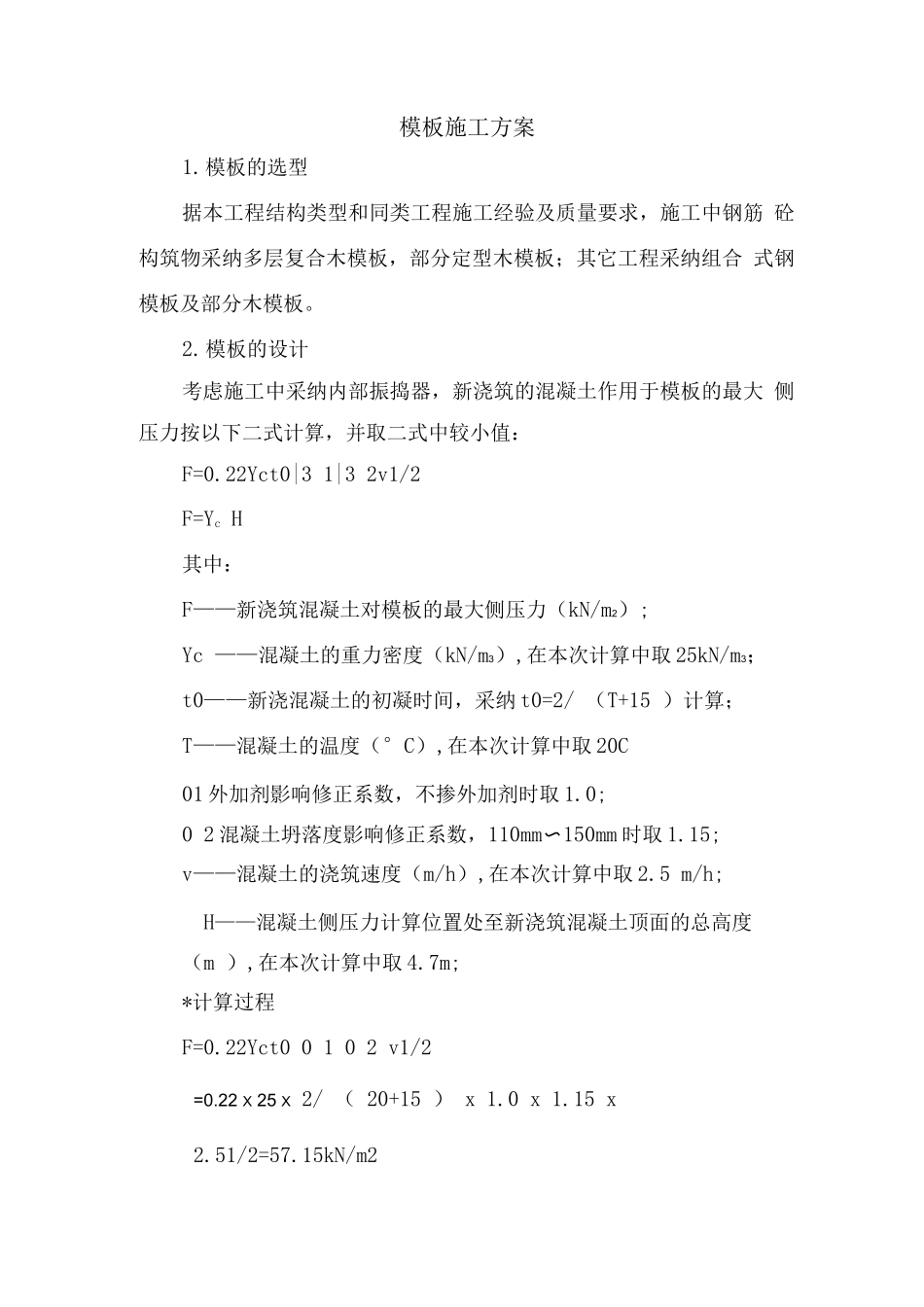

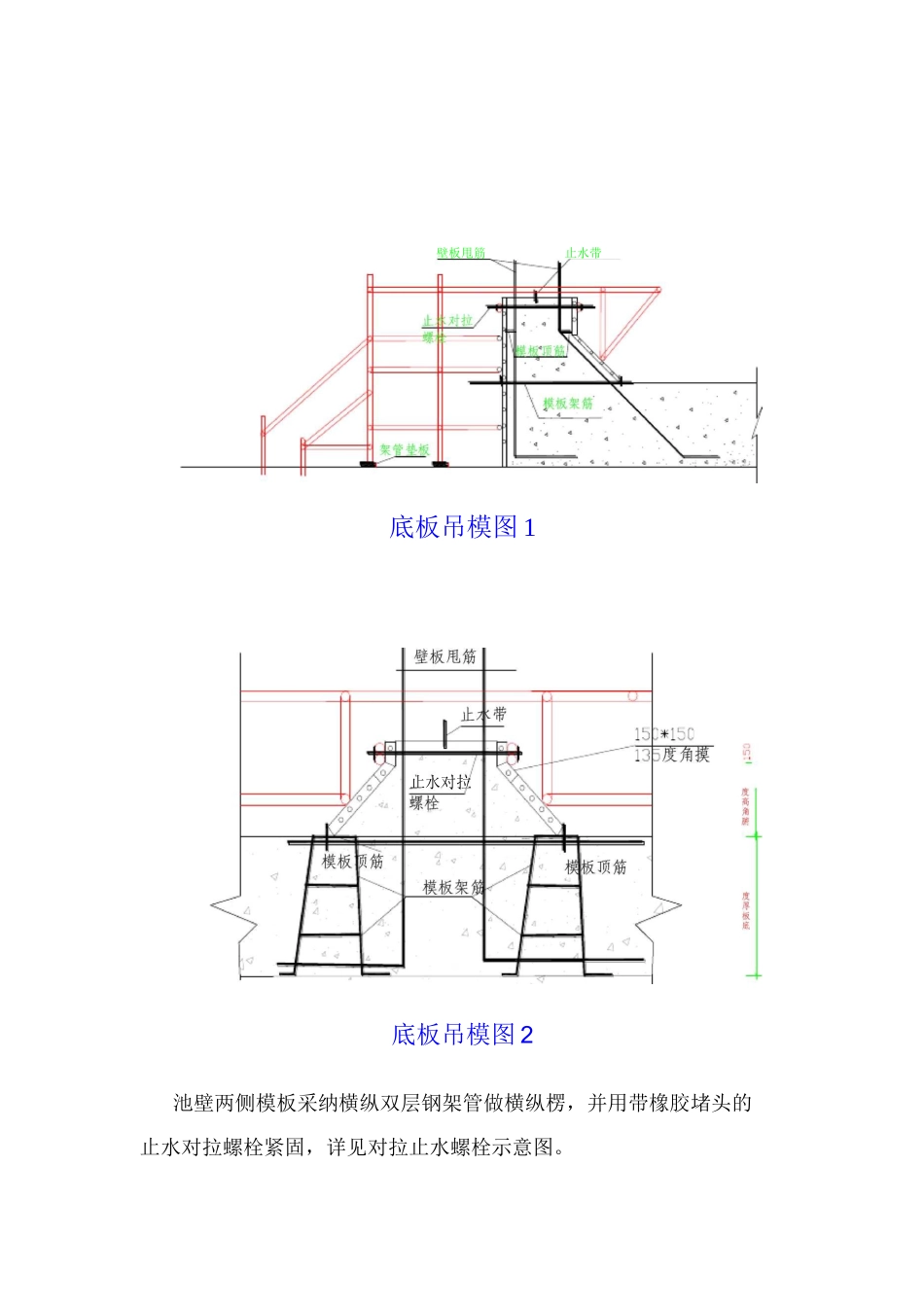

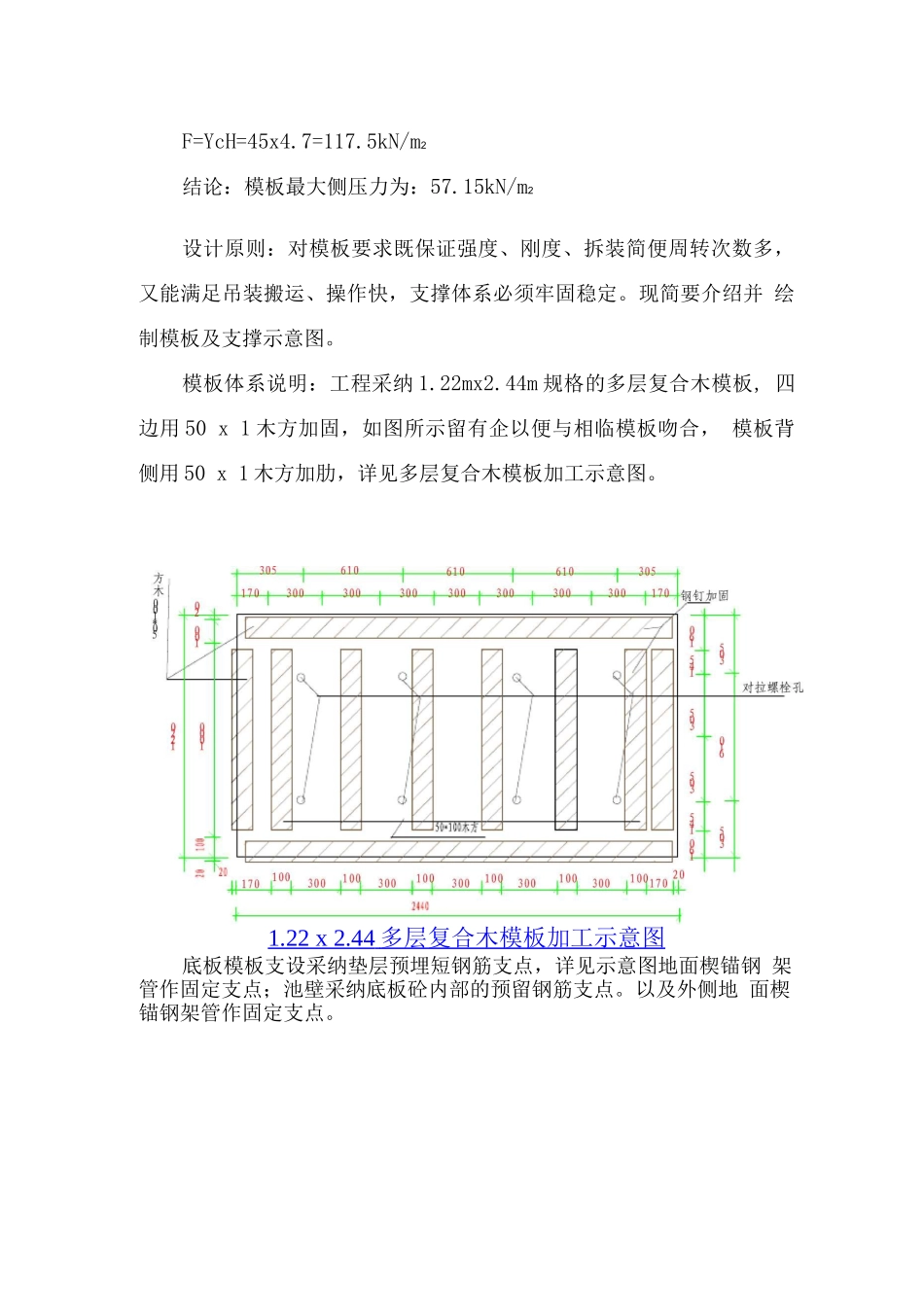

模板施工方案1.模板的选型据本工程结构类型和同类工程施工经验及质量要求，施工中钢筋 砼构筑物采纳多层复合木模板，部分定型木模板；其它工程采纳组合 式钢模板及部分木模板。2.模板的设计考虑施工中采纳内部振捣器，新浇筑的混凝土作用于模板的最大 侧压力按以下二式计算，并取二式中较小值：F=0.22Yct0|3 1|3 2v1/2F=Yc H其中：F——新浇筑混凝土对模板的最大侧压力（kN/m2）;Yc ——混凝土的重力密度（kN/m3）,在本次计算中取 25kN/m3；t0——新浇混凝土的初凝时间，采纳 t0=2/ （T+15 ）计算；T——混凝土的温度（°C）,在本次计算中取 20C01 外加剂影响修正系数，不掺外加剂时取 1.0;0 2 混凝土坍落度影响修正系数，110mm〜150mm 时取 1.15;v——混凝土的浇筑速度（m/h）,在本次计算中取 2.5 m/h;H——混凝土侧压力计算位置处至新浇筑混凝土顶面的总高度（m ）,在本次计算中取 4.7m;*计算过程F=0.22Yct0 0 1 0 2 v1/2=0.22 X 25 X 2/ （ 20+15 ） x 1.0 x 1.15 x 2.51/2=57.15kN/m2F=YcH=45x4.7=117.5kN/m2结论：模板最大侧压力为：57.15kN/m2设计原则：对模板要求既保证强度、刚度、拆装简便周转次数多， 又能满足吊装搬运、操作快，支撑体系必须牢固稳定。现简要介绍并 绘制模板及支撑示意图。模板体系说明：工程采纳 1.22mx2.44m 规格的多层复合木模板, 四边用 50 x 1 木方加固，如图所示留有企以便与相临模板吻合， 模板背侧用 50 x 1 木方加肋，详见多层复合木模板加工示意图。底板模板支设采纳垫层预埋短钢筋支点，详见示意图地面楔锚钢 架管作固定支点；池壁采纳底板砼内部的预留钢筋支点。以及外侧地 面楔锚钢架管作固定支点。1.22 x 2.44 多层复合木模板加工示意图 底板吊模图 1底板吊模图 2池壁两侧模板采纳横纵双层钢架管做横纵楞，并用带橡胶堵头的止水对拉螺栓紧固，详见对拉止水螺栓示意图。止水对拉壁板甩筋止水带
