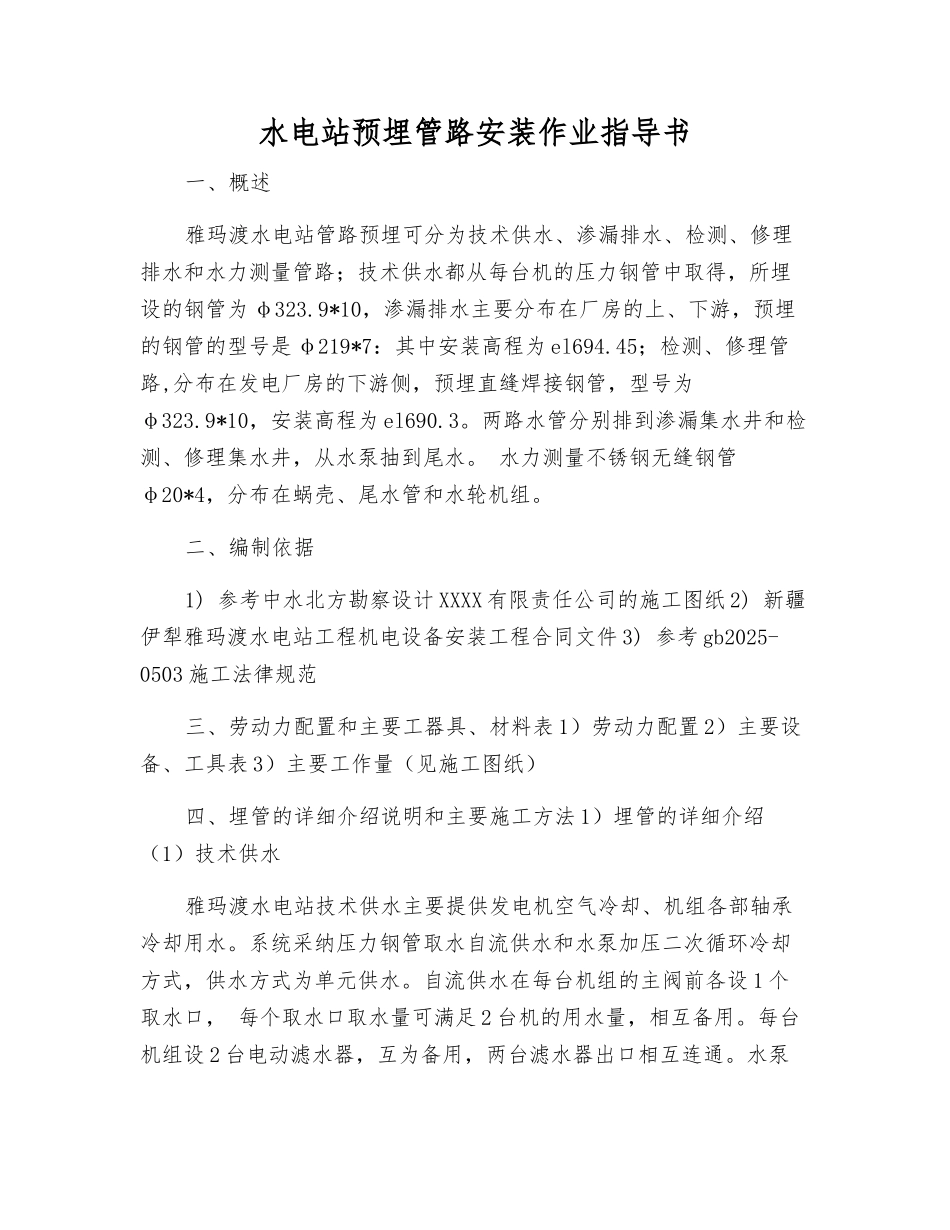

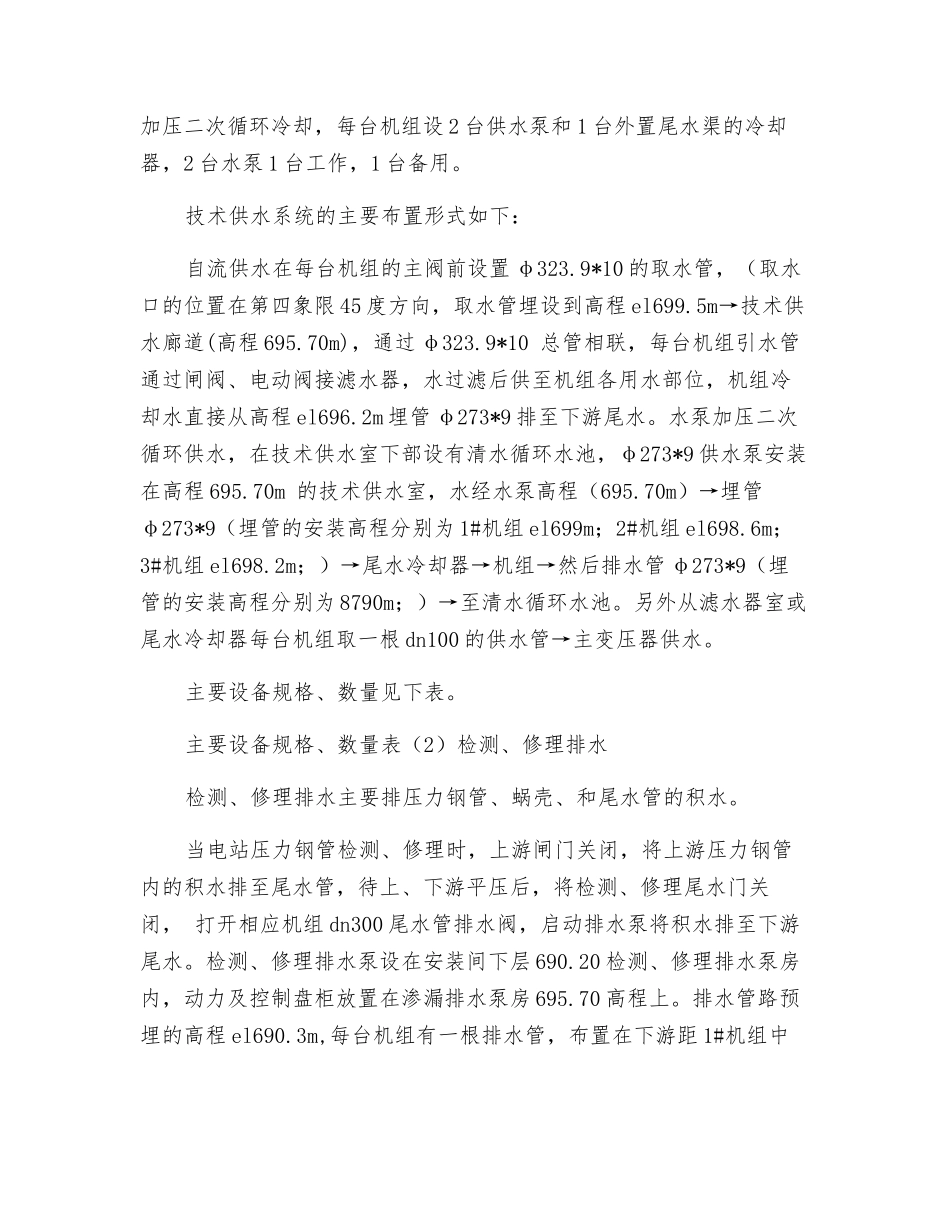

水电站预埋管路安装作业指导书一、概述雅玛渡水电站管路预埋可分为技术供水、渗漏排水、检测、修理排水和水力测量管路；技术供水都从每台机的压力钢管中取得，所埋设的钢管为 φ323.9*10，渗漏排水主要分布在厂房的上、下游，预埋的钢管的型号是 φ219*7：其中安装高程为 el694.45；检测、修理管路,分布在发电厂房的下游侧，预埋直缝焊接钢管，型号为φ323.9*10，安装高程为 el690.3。两路水管分别排到渗漏集水井和检测、修理集水井，从水泵抽到尾水。 水力测量不锈钢无缝钢管φ20*4，分布在蜗壳、尾水管和水轮机组。二、编制依据1) 参考中水北方勘察设计 XXXX 有限责任公司的施工图纸 2) 新疆伊犁雅玛渡水电站工程机电设备安装工程合同文件 3) 参考 gb2025-0503 施工法律规范三、劳动力配置和主要工器具、材料表 1）劳动力配置 2）主要设备、工具表 3）主要工作量（见施工图纸）四、埋管的详细介绍说明和主要施工方法 1）埋管的详细介绍 （1）技术供水雅玛渡水电站技术供水主要提供发电机空气冷却、机组各部轴承冷却用水。系统采纳压力钢管取水自流供水和水泵加压二次循环冷却方式，供水方式为单元供水。自流供水在每台机组的主阀前各设 1 个取水口， 每个取水口取水量可满足 2 台机的用水量，相互备用。每台机组设 2 台电动滤水器，互为备用，两台滤水器出口相互连通。水泵加压二次循环冷却，每台机组设 2 台供水泵和 1 台外置尾水渠的冷却器，2 台水泵 1 台工作，1 台备用。技术供水系统的主要布置形式如下：自流供水在每台机组的主阀前设置 φ323.9*10 的取水管，（取水口的位置在第四象限 45 度方向，取水管埋设到高程 el699.5m→技术供水廊道(高程 695.70m)，通过 φ323.9*10 总管相联，每台机组引水管通过闸阀、电动阀接滤水器，水过滤后供至机组各用水部位，机组冷却水直接从高程 el696.2m 埋管 φ273*9 排至下游尾水。水泵加压二次循环供水，在技术供水室下部设有清水循环水池，φ273*9 供水泵安装在高程 695.70m 的技术供水室，水经水泵高程（695.70m）→埋管φ273*9（埋管的安装高程分别为 1#机组 el699m；2#机组 el698.6m；3#机组 el698.2m；）→尾水冷却器→机组→然后排水管 φ273*9（埋管的安装高程分别为 8790m；）→至清水循环水池。另外从滤水器室或尾水冷却器每台机组取一根 dn100 的供水管→主变压器供水。主要设备规格、数量见下表。主要设备规格、数量表（2）检测...
