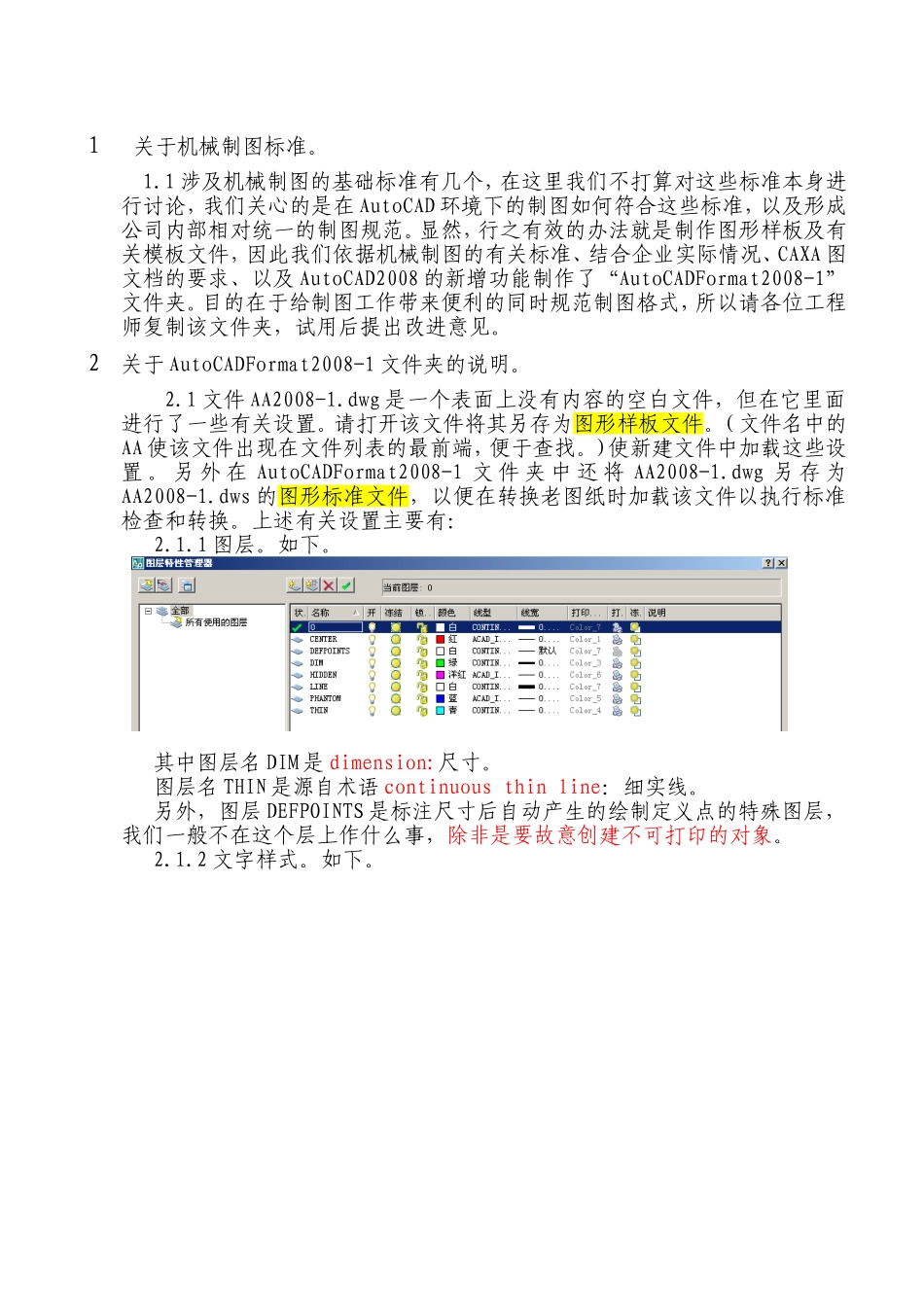

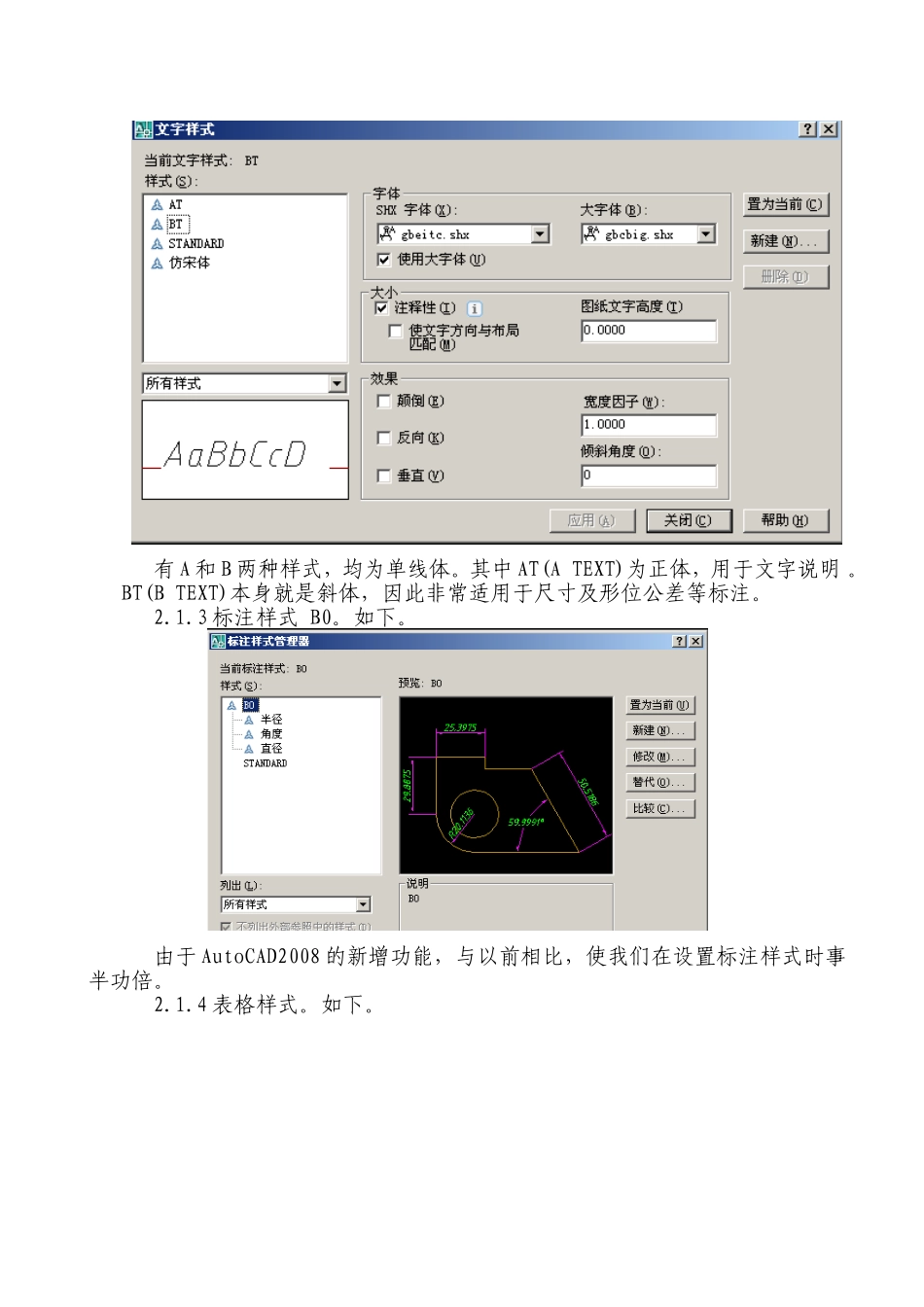

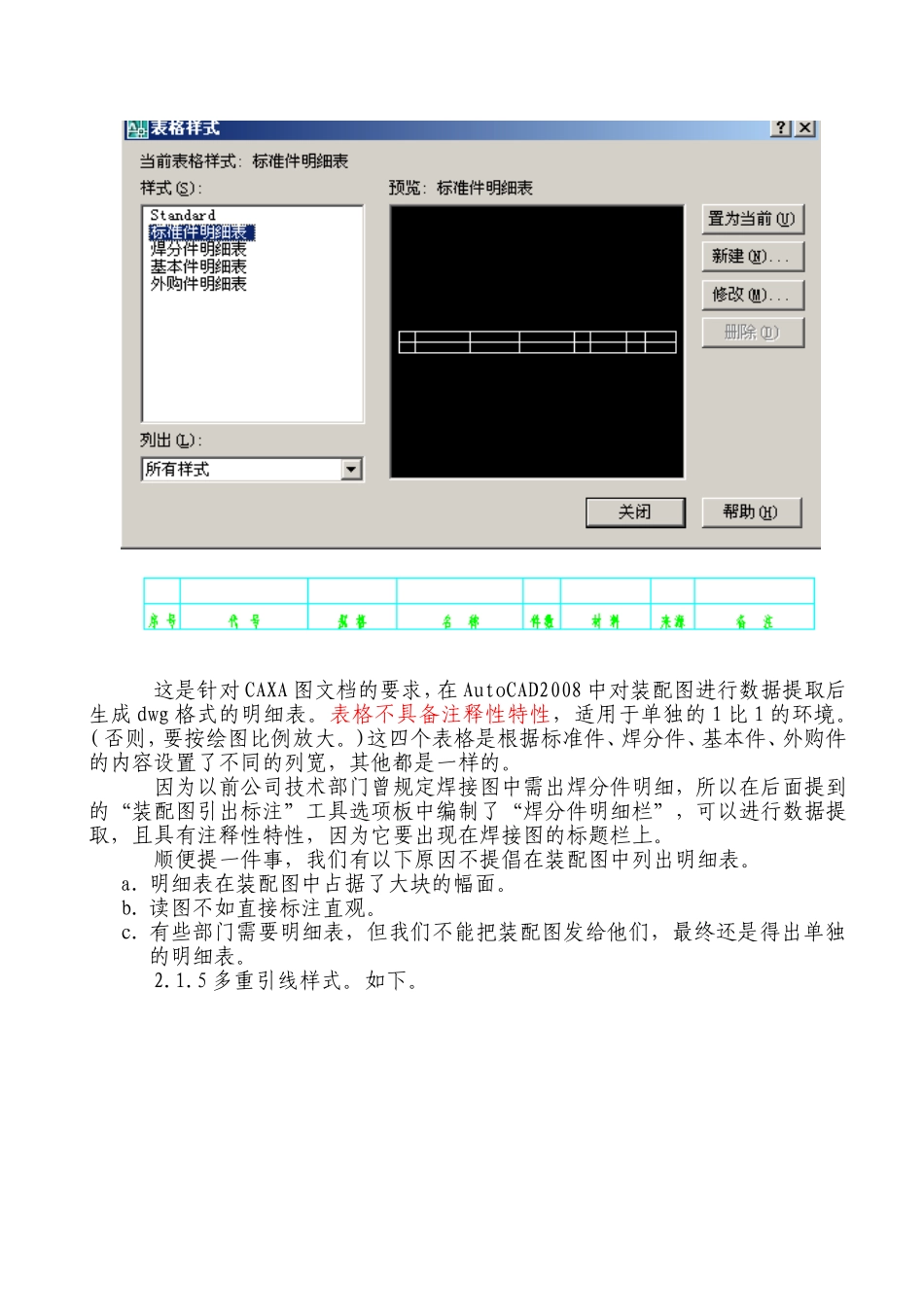

1关于机械制图标准。1.1涉及机械制图的基础标准有几个，在这里我们不打算对这些标准本身进行讨论，我们关心的是在AutoCAD环境下的制图如何符合这些标准，以及形成公司内部相对统一的制图规范。显然，行之有效的办法就是制作图形样板及有关模板文件，因此我们依据机械制图的有关标准、结合企业实际情况、CAXA图文档的要求、以及AutoCAD2008的新增功能制作了“AutoCADFormat2008-1”文件夹。目的在于给制图工作带来便利的同时规范制图格式，所以请各位工程师复制该文件夹，试用后提出改进意见。2关于AutoCADFormat2008-1文件夹的说明。2.1文件AA2008-1.dwg是一个表面上没有内容的空白文件，但在它里面进行了一些有关设置。请打开该文件将其另存为图形样板文件。（文件名中的AA使该文件出现在文件列表的最前端，便于查找。）使新建文件中加载这些设置。另外在AutoCADFormat2008-1文件夹中还将AA2008-1.dwg另存为AA2008-1.dws的图形标准文件，以便在转换老图纸时加载该文件以执行标准检查和转换。上述有关设置主要有：2.1.1图层。如下。其中图层名DIM是dimension:尺寸。图层名THIN是源自术语continuousthinline：细实线。另外，图层DEFPOINTS是标注尺寸后自动产生的绘制定义点的特殊图层，我们一般不在这个层上作什么事，除非是要故意创建不可打印的对象。2.1.2文字样式。如下。有A和B两种样式，均为单线体。其中AT(ATEXT)为正体，用于文字说明。BT(BTEXT)本身就是斜体，因此非常适用于尺寸及形位公差等标注。2.1.3标注样式B0。如下。由于AutoCAD2008的新增功能，与以前相比，使我们在设置标注样式时事半功倍。2.1.4表格样式。如下。这是针对CAXA图文档的要求，在AutoCAD2008中对装配图进行数据提取后生成dwg格式的明细表。表格不具备注释性特性，适用于单独的1比1的环境。（否则，要按绘图比例放大。）这四个表格是根据标准件、焊分件、基本件、外购件的内容设置了不同的列宽，其他都是一样的。因为以前公司技术部门曾规定焊接图中需出焊分件明细，所以在后面提到的“装配图引出标注”工具选项板中编制了“焊分件明细栏”，可以进行数据提取，且具有注释性特性，因为它要出现在焊接图的标题栏上。顺便提一件事，我们有以下原因不提倡在装配图中列出明细表。a.明细表在装配图中占据了大块的幅面。b.读图不如直接标注直观。c.有些部门需要明细表，但我们不能把装配图发给他们，最终还是得出单独的明细表。2.1.5多重引线样式。如下。这也是AutoCAD2008的新增功能，具备注释性特性，便于快速对齐。由于有了多重引线，标注工具栏和下拉菜单中没有了以前的引线工具。所以建议如果习惯使用鼠标，就在“自定义”中将引线工具拖放到标注工具栏或自定义工具栏，否则就使用键盘输入命令：LE,以便使用它标注形位公差。（使用引线标注形位公差可使引线与形位公差块关联，也具备注释性特性。）2.2关于AutoCADFormat2008-1文件夹中的其他几个文件。2.2.1打开“设计中心”选项板（CTRL+2），找到标准件.dwg、粗糙度符号.dwg、技术说明.dwg、其他符号.dwg、图幅.dwg、装配图引出标注.dwg这6个文件，分别使用右键单击，左键选择“创建工具选项板”。如下所示。2.2.2打开“工具选项板”（CTRL+3），在“其他符号”工具板中使用右键删除_DotSmall、_None嵌套块。在“装配图引出标注”工具板中删除_DotSmall、_None、基本件、外购件、标准件、焊分件这6个不用的嵌套块。2.2.3从工具板中拖放出来的是块，在编辑时要炸开，不要使用块编辑器或在位编辑块的方式直接编辑块。否则在插入具有同名块的文件时（例如，拼图打印）就会乱套。2.2.4关于标准件.dwg。这是个老文件，这次作了图形标准检查和转换。虽然它不属于格式文件，但为方便复制，就把它放在这个文件夹里了。2.2.5关于图幅工具板。这次对图幅作了整理，以前标题栏中的公司名称用的是简称，因为公司原名“武汉人天工贸有限公司”，其中“工贸”这个商业气息很浓的字眼放在机械图纸中并不太好。现在公司早已更名，故使用全称。考虑到有的计算机上没有隶书字体，将其字体改用行书。2.2.6关于其他符号工具板。其他符号里面的剖视、剖面符号只画了一半，在...
